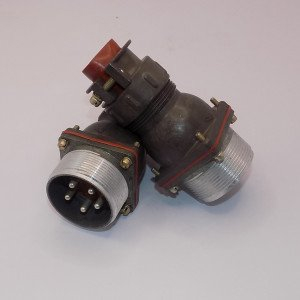

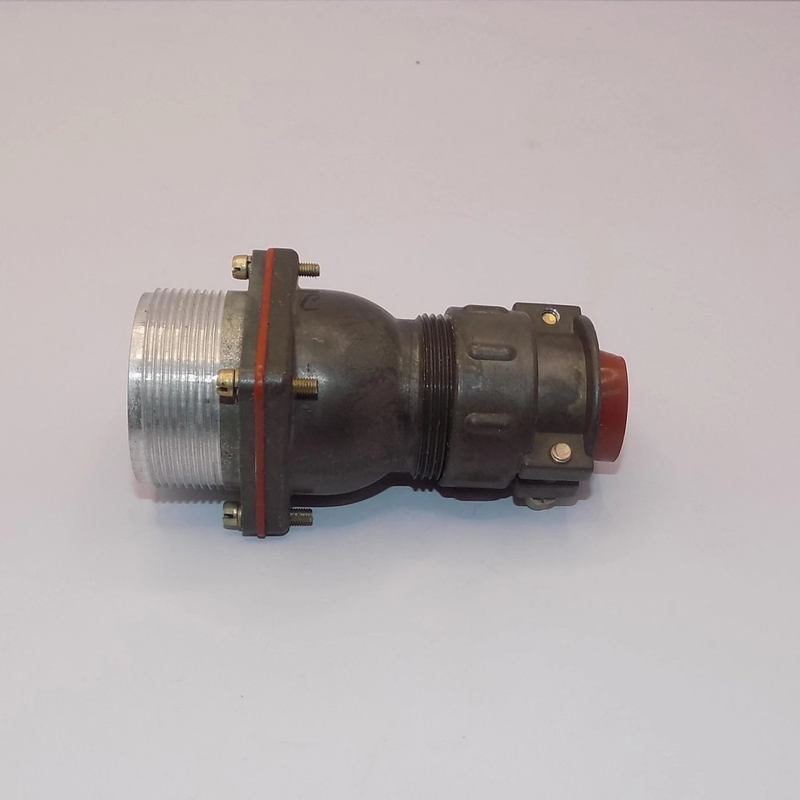

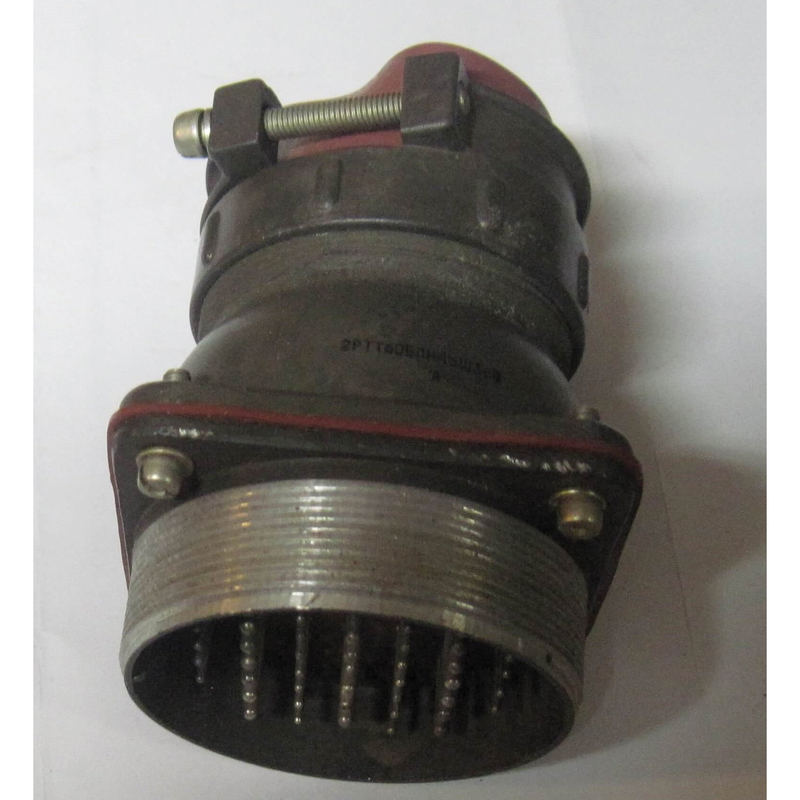

Соединитель 2РТТ36БПН7Ш19В Элекон «5» относится к серии 2РТТ — низкочастотным цилиндрическим пылебрызгозащищённым разъёмам пылезащищенного исполнения для работы в электрических цепях постоянного и переменного тока.

Эти разъёмы предназначены для соединения кабельных и приборных линий в аппаратуре общепромышленного и специального назначения, в том числе в условиях всеклиматического исполнения (температура окружающей среды примерно от −60 до +100 °C). Применяются в электронной, измерительной и управляющей аппаратуре, где требуется надёжный соединитель с пылебрызгозащищённым корпусом и резьбовой фиксацией.

• Тип соединителя : 2РТТ36БПН — низкочастотный цилиндрический пылебрызгозащищённый, с резьбовой фиксацией контактирующих частей.

• Модификация «ПН» : патрубок нормальной концевой гайки, предназначенный для монтажа экранированного или неэкранированного кабеля по типу концевой гайки.

• Условный размер корпуса : 36 — соответствует большому диаметру корпуса серии 2РТТ, что позволяет разместить значительное число контактов и обеспечить хороший запас по механической прочности.

Серия 2РТТ рассчитана на работу при напряжении до около 850 В (амплитудное значение) и частоте до 3 МГц. Рабочий ток на контакт зависит от конкретного контактного поля, но для типичных крупных модификаций серии он может достигать десятков ампер на контакт (в вашем случае — до 36 А и выше для близких по типу разъёмов 2РТТ с 36‑м корпусом). Покрытие контактов, как правило, серебро , что обеспечивает низкое сопротивление и хорошую стабильность электрических параметров.

Маркировка «5» указывает на вид приёмки по системе ОТК завода Элекон (например, приёмка ОТК, «5» — тип приёмки, характерный для изделий, предназначенных для междугородней и международной поставки). Такие разъёмы обычно проходят расширенный контроль и имеют соответствующую документацию (паспорт, сертификаты, карты приёмки), что важно для использования в ответственных промышленных и военных применениях.

В обозначении 2РТТ36БПН7Ш19В содержатся такие элементы:

• 2РТТ — серия низкочастотных цилиндрических соединителей.

• 36 — условный размер корпуса.

• Б — разъём пылебрызгозащищённый, негерметичный, всеклиматический с резьбовым соединением.

• ПН — патрубок нормальной концевой гайки.

• 7Ш19 — схема контактного поля (количество и комбинация контактов, их тип и расположение).

• В — вид сочленения: резьбовая фиксация.
