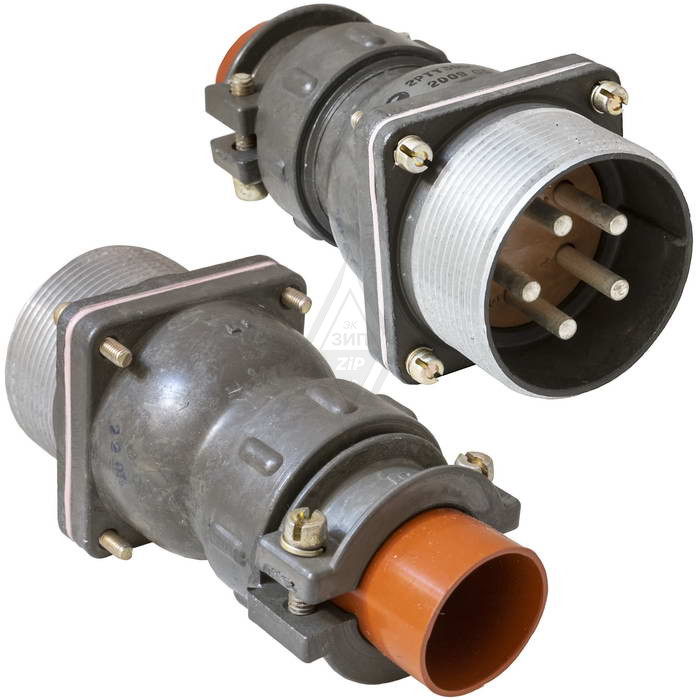

2РТТ36БПН5Ш18В 2015г «5» Элекон

Цена:

3900 ₽

В наличии: 32 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ36БПН5Ш18В («Элекон „5“ ) — это цилиндрический низкочастотный разъём‑вилка блочного типа, выпускаемый российским производителем АО «Элекон»**. Он предназначен для соединения электрических цепей в приборах и распределительных блоках с использованием неэкранированного кабеля.

Разъём 2РТТ36БПН5Ш18В применяется в электрических цепях постоянного и переменного тока (до частоты около 3 МГц) с амплитудным напряжением до 850 В, в основном в промышленной и специальной аппаратуре.
Конструкция предусматривает пылебрызгозащищённое и тропико‑устойчивое исполнение, а фиксация сочленённого положения обеспечивается резьбой и гайкой.

Тип: негерметичный, цилиндрический, приборный (блочный) разъём, вилка с прямым патрубком.
Количество контактов: 5 штырьковых (типа «штырь»), сочетание контактов — 18.
Материал корпуса — металл, изолятор выполнен из карболита, контактная часть — серебряные контакты.

Максимальное напряжение: до 850 В (амплитудное значение).
Максимальная токовая нагрузка: до 50 А на один контакт, суммарно до 250 А на весь соединитель.
Рабочий диапазон температур — примерно от −60 до +100 °C, что позволяет использовать разъём в достаточно жёстких климатических условиях.

Диаметр контактов порядка 3,5 мм, сопротивление контактов не более 0,75 мОм, сопротивление изоляции в нормальных условиях — от 1000 до 5000 МОм и выше.
Габаритные размеры около 89×42×42 мм, что делает соединитель компактным для монтажа в блочный и приборный корпус.

Разъём рассчитан на работу в условиях синусоидальной вибрации (частоты до нескольких килогерц с ускорением порядка 300 м/с²) и выдерживает до 500 сочленений‑расчленений.
Срок сохраняемости изделия без ухудшения характеристик составляет около 15 лет, что делает его удобным для длительного хранения и использования в ответственных системах.

Описание

2РТТ36БПН5Ш18В

2РТТ36БПН5Ш18В: особенности промышленного разъёма

2РТТ36БПН5Ш18В — промышленный электрический разъём серии 2РТТ, предназначенный для надёжного соединения цепей в оборудовании, где важны устойчивость контакта, механическая прочность и защита от внешних воздействий. Такие соединители применяют в приборостроении, автоматизированных системах управления, транспорте, энергетическом и специальном оборудовании.

Маркировка 2РТТ36БПН5Ш18В указывает на принадлежность изделия к унифицированной серии круглых разъёмов, рассчитанных на эксплуатацию в составе многоконтактных кабельных соединений. Конструкция обеспечивает компактное размещение контактов и удобное подключение электрических цепей в условиях ограниченного пространства.

Для каких задач используют 2РТТ36БПН5Ш18В

Разъёмы данного типа востребованы там, где требуется быстрое разъединение и повторное подключение кабелей без снижения надёжности соединения. 2РТТ36БПН5Ш18В может использоваться в составе:

систем управления и автоматики;
измерительных комплексов;
щитового и промышленного оборудования;
кабельных сборок;
машин, станков и испытательных стендов;
транспортной, авиационной и специальной техники;
телекоммуникационных и приборных устройств.

Круглая форма корпуса помогает обеспечить точное сочленение частей разъёма, а механическая фиксация снижает риск самопроизвольного расстыковывания при вибрации или перемещении кабеля.

Конструктивные особенности

Серия 2РТТ традиционно ориентирована на работу в сложных условиях эксплуатации. Разъём 2РТТ36БПН5Ш18В характеризуется прочным корпусом, многоконтактной компоновкой и конструкцией, рассчитанной на многократные циклы соединения и разъединения.

Ключевые преимущества применения такого решения:

надёжная передача электрических сигналов и питания;
компактность при большом числе подключаемых цепей;
устойчивость к механическим нагрузкам;
удобство монтажа в составе кабельной инфраструктуры;
возможность организовать структурированное подключение оборудования;
снижение вероятности ошибок при обслуживании за счёт стандартизированного исполнения.

При подборе ответной части важно учитывать точную расшифровку маркировки, количество и расположение контактов, тип контактов, способ монтажа, исполнение корпуса и условия эксплуатации. Совместимость должна проверяться по технической документации на конкретную модификацию.

Значение маркировки

Обозначение 2РТТ36БПН5Ш18В содержит сведения о серии, габарите и конструктивном исполнении соединителя. Буквенно-цифровая маркировка используется для идентификации параметров разъёма и правильного выбора совместимых элементов кабельной системы.

Для инженерных служб и специалистов по снабжению точное указание полного обозначения особенно важно: даже близкие по названию разъёмы могут отличаться компоновкой контактов, способом соединения, типом ответной части или вариантом климатического исполнения.

Почему важно выбирать точную модификацию

Использование разъёма 2РТТ36БПН5Ш18В в соответствии с проектной документацией помогает обеспечить стабильную работу оборудования, безопасность электрических соединений и упрощённое техническое обслуживание. Замена изделия на внешне похожую, но несовместимую модификацию может привести к проблемам при подключении, нарушению распиновки или снижению надёжности системы.

Перед монтажом рекомендуется сверить маркировку на корпусе, проверить состояние контактов и изоляционных элементов, а также убедиться в соответствии ответной части и кабельной сборки требованиям конкретного оборудования.
