2РТТ36БПН5Г18В: особенности и применение герметичного электрического соединителя

2РТТ36БПН5Г18В — специализированный круговой электрический соединитель серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в цепях промышленного, транспортного и специального оборудования. Конструкция изделия ориентирована на работу в условиях вибрации, механических нагрузок, перепадов температуры, воздействия влаги и загрязнений.

Разъёмы этого типа применяются там, где требуется быстрое подключение кабельных жгутов при сохранении стабильного электрического контакта и защиты интерфейса от внешней среды.

Расшифровка обозначения 2РТТ36БПН5Г18В

Маркировка разъёма содержит сведения о его конструктивном исполнении и основных параметрах. В обозначении 2РТТ36БПН5Г18В зашифрованы серия соединителя, тип корпуса, вариант монтажа, исполнение контактной части и климатико-конструктивная модификация.

Серия 2РТТ относится к круглым многоконтактным соединителям, рассчитанным на применение в составе кабельных систем и аппаратуры. Такие изделия обычно используют для передачи питания, сигналов управления, дискретных цепей, измерительных сигналов и соединений между блоками оборудования.

При подборе конкретного исполнения важно сверять полное обозначение по конструкторской документации: расположение контактов, полярность, способ сочленения, тип ответной части, исполнение хвостовика, допустимое сечение проводников и требования к герметизации.

Конструктивные особенности

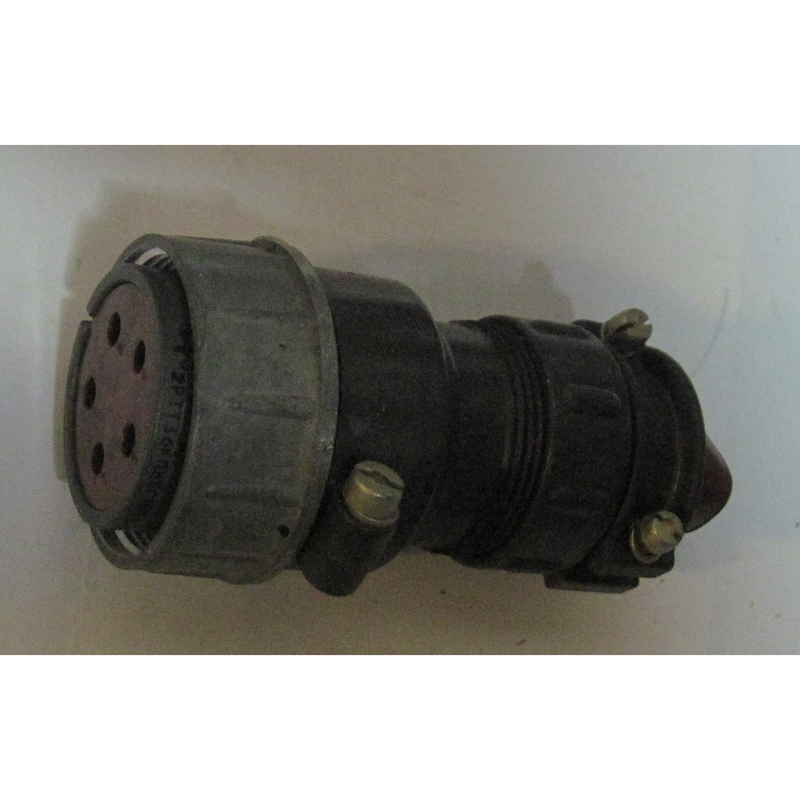

Соединитель 2РТТ36БПН5Г18В имеет круглую компоновку, удобную для размещения в ограниченном пространстве приборных панелей, корпусов, распределительных шкафов и кабельных сборок. Типовая конструкция подобных изделий включает корпус, контактный изолятор, контактные элементы, узел фиксации сочленения и элементы защиты кабельного ввода.

Ключевые особенности соединителей серии 2РТТ:

• Многоконтактная конструкция для объединения нескольких электрических цепей в одном разъёме.

• Круглый корпус, устойчивый к механическим воздействиям и вибрации.

• Поляризация, снижающая риск неправильного соединения вилки и розетки.

• Надёжная фиксация сопрягаемых частей.

• Возможность применения в составе экранированных и неэкранированных кабельных жгутов — в зависимости от конкретного исполнения.

• Контактная система, рассчитанная на многократные циклы сочленения и расчленения.

• Возможность использования в аппаратуре с повышенными требованиями к стабильности электрических соединений.

Где применяется 2РТТ36БПН5Г18В

Круглые соединители 2РТТ востребованы в системах, где проводка должна быть ремонтопригодной, компактной и устойчивой к внешним воздействиям. Разъём 2РТТ36БПН5Г18В может использоваться в составе оборудования, работающего в производственных, транспортных и полевых условиях.

Типичные области применения:

• Промышленная автоматика и системы управления.

• Электротехнические шкафы, пульты и панели управления.

• Контрольно-измерительная аппаратура.

• Оборудование для машиностроения и приборостроения.

• Кабельные жгуты транспортной техники.

• Системы электропитания и распределения сигналов.

• Специализированные комплексы, в которых требуется надёжное многоконтактное соединение.

Использование разъёмного соединителя упрощает монтаж оборудования, обслуживание кабельных трасс, замену отдельных блоков и диагностику неисправностей. Вместо переподключения большого числа отдельных проводов специалист может разъединить один интерфейсный узел, сохраняя маркировку и структуру жгута.

На что обратить внимание при подборе

Для корректного применения 2РТТ36БПН5Г18В недостаточно ориентироваться только на внешнее сходство или совпадение серии. Необходимо проверить совместимость изделия с ответной частью и условиями эксплуатации.

При техническом подборе рекомендуется учитывать:

• Полное буквенно-цифровое обозначение разъёма.

• Тип соединительной части: вилка, розетка, приборное или кабельное исполнение.

• Схему расположения контактов и их нумерацию.

• Количество рабочих контактов.

• Допустимую токовую нагрузку и рабочее напряжение каждой цепи.

• Диаметр или сечение подключаемых проводников.

• Способ монтажа контактов: пайка, обжим, иное предусмотренное исполнение.

• Наличие экранирования и требования к подключению экрана.

• Условия окружающей среды: температура, влажность, пыль, вибрация и возможное воздействие рабочих жидкостей.

• Требования к герметичности кабельного ввода и сопряжения частей разъёма.

Особое значение имеет проверка ответной части. Даже при одинаковом размере корпуса разъёмы могут отличаться контактной формулой, ключеванием, полом контактов или способом крепления. Несовместимость в этих параметрах способна привести к невозможности сочленения либо к ошибкам при подключении электрических цепей.

Монтаж и эксплуатация

При установке 2РТТ36БПН5Г18В следует соблюдать технологию монтажа, предусмотренную для конкретного исполнения. Провода необходимо подготавливать без повреждения токопроводящей жилы и изоляции, а контакты — фиксировать с соблюдением требуемого способа соединения.

Перед вводом в эксплуатацию полезно проверить:

• Соответствие разводки контактов электрической схеме.

• Отсутствие замыканий между соседними цепями.

• Надёжность фиксации контактов в изоляторе.

• Целостность изоляционных деталей и уплотняющих элементов.

• Правильность установки кабельного зажима или хвостовика.

• Качество сочленения с ответным разъёмом.

• Отсутствие чрезмерного механического натяжения кабеля.

Для увеличения срока службы соединителя важно защищать контактную часть от загрязнения во время хранения и монтажа. При разъединённом состоянии рекомендуется использовать штатные защитные элементы, если они предусмотрены конструкцией. Не следует прикладывать усилие к кабелю при размыкании соединения: разъём необходимо удерживать за корпус или элемент фиксации.

Заключение

2РТТ36БПН5Г18В представляет собой решение для формирования надёжных многоконтактных электрических соединений в аппаратуре и кабельных системах. Его применение особенно оправдано в оборудовании, где важны компактность, ремонтопригодность, устойчивость к механическим воздействиям и стабильность контакта.

При выборе и установке разъёма необходимо опираться на полную маркировку, схему контактов и требования конкретной системы. Точная идентификация исполнения 2РТТ36БПН5Г18В помогает обеспечить электрическую совместимость, безопасный монтаж и длительную работу соединения в составе оборудования.
