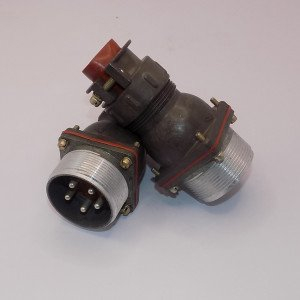

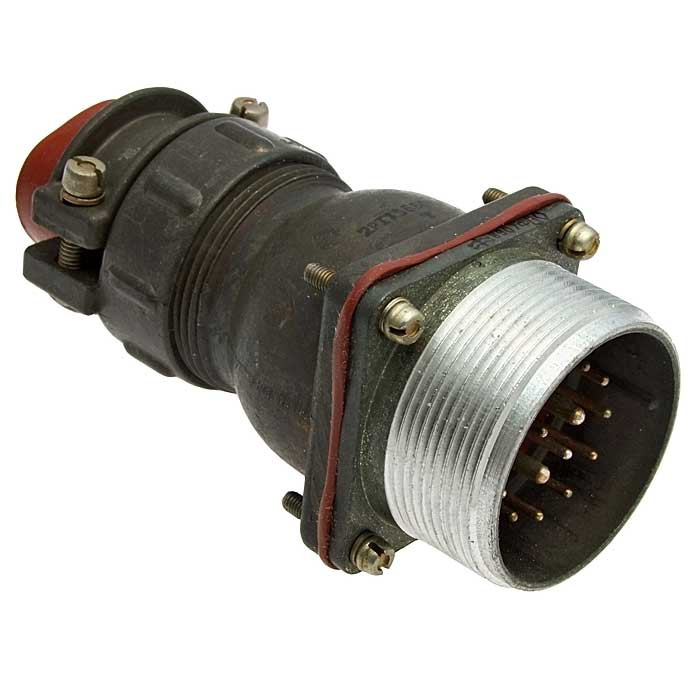

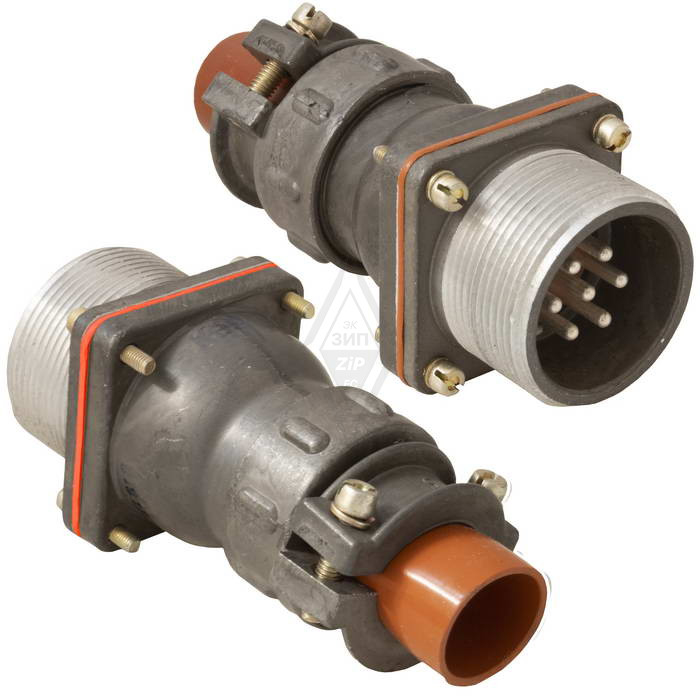

2РТТ36БПН4Ш17В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 30 шт.

Производитель: Элекон

Технические характеристики

2РТТ36БПН4Ш17В Элекон «5» — это блочная вилка приборная из серии низкочастотных цилиндрических соединителей производства АО «Элекон». Она предназначена для надежного подключения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Соединитель имеет пылебрызгозащищенную конструкцию, всеклиматическое исполнение и теплостойкость. Максимальная токовая нагрузка на одиночный контакт достигает 35 А (для Ø 2,5 мм), общая — до 275 А. Материал контактов — серебро, сопротивление изоляции — не менее 5000 МОм.

Рабочая температура окружающей среды — от -60°C до +100°C, количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов. Он выдерживает механические удары до 1500 м/с² (150 g) и пониженное давление до 1,3×10⁻⁴ Па.

Подходит для суровых условий: синусоидальная вибрация до 5000 Гц, повышенная влажность 98% при +40°C. Условный размер корпуса — 36, тип — негерметичный с резьбовой фиксацией.

Эта вилка взаимосовместима с соединителями серий ШР и 2РТ-А, что упрощает ее применение в различных системах.

Описание

Назначение

2РТТ36БПН4Ш17В Элекон «5» — это блочная вилка приборная из серии низкочастотных цилиндрических соединителей производства АО «Элекон». Она предназначена для надёжного подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие относится к категории 2РТТ, артикул 50734. Вилка применяется там, где требуется соединение цепей с нормированными электрическими, механическими и климатическими параметрами, включая воздействие вибрации, ударов, повышенной влажности и пониженного давления.

Подтверждённые особенности

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт — до 35 А для контакта диаметром 2,5 мм.
Общая максимальная токовая нагрузка — до 275 А.
Материал контактов — серебро.
Сопротивление изоляции — не менее 5000 МОм.
Рабочее напряжение — до 850 В (амплитудное значение).
Частота переменного тока — до 3 МГц.

Условия эксплуатации и механическая стойкость

Рабочая температура окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Количество сочленений-расчленений — до 500 циклов.
Минимальная наработка — 1000 часов.
Стойкость к механическим ударам — ускорение до 1500 метров на секунду в квадрате (150 g).
Стойкость к пониженному давлению — до 1,3 на 10 в минус четвёртой степени Па.
Синусоидальная вибрация — до 5000 Гц.
Повышенная влажность — 98 процентов при плюс 40 градусах Цельсия.

Конструктивные признаки

Пылебрызгозащищённая конструкция.
Всеклиматическое исполнение и теплостойкость.
Условный размер корпуса — 36.
Тип — негерметичный с резьбовой фиксацией.
Приёмка — «5».
Год — 2015.

Применение и совместимость

Вилка подходит для эксплуатации в суровых условиях, включая синусоидальную вибрацию до 5000 Гц и повышенную влажность 98 процентов при плюс 40 градусах Цельсия. Она выдерживает механические удары с ускорением до 1500 метров на секунду в квадрате (150 g) и пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Соединитель взаимосовместим с соединителями серий ШР и 2РТ-А, что упрощает его применение в различных системах. Благодаря блочному приборному исполнению вилка может использоваться в составе низкочастотных цилиндрических соединительных узлов постоянного и переменного тока.

В характеристиках товара указаны приёмка «5» и год 2015. Артикул товара — 50734, категория — 2РТТ, производитель — Элекон.

Краткое резюме по применению

Подключение электрических цепей постоянного и переменного тока частотой до 3 МГц.
Работа при напряжении до 850 В (амплитудное значение).
Использование в условиях вибрации, ударов, влажности и пониженного давления в пределах подтверждённых значений.
Совмещение с соединителями серий ШР и 2РТ-А.
