Назначение

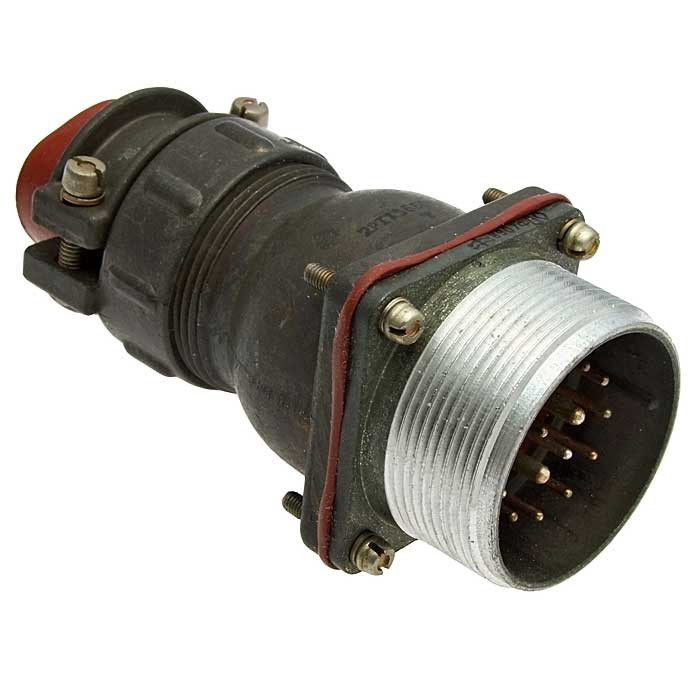

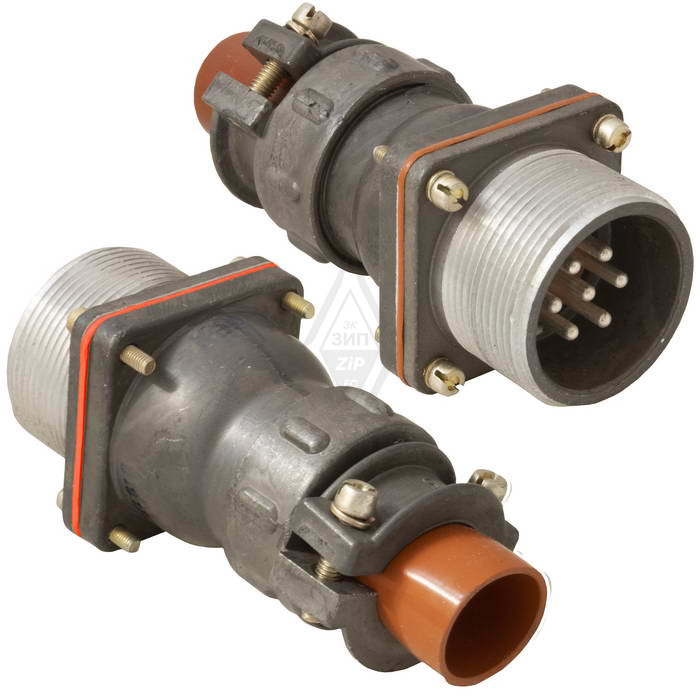

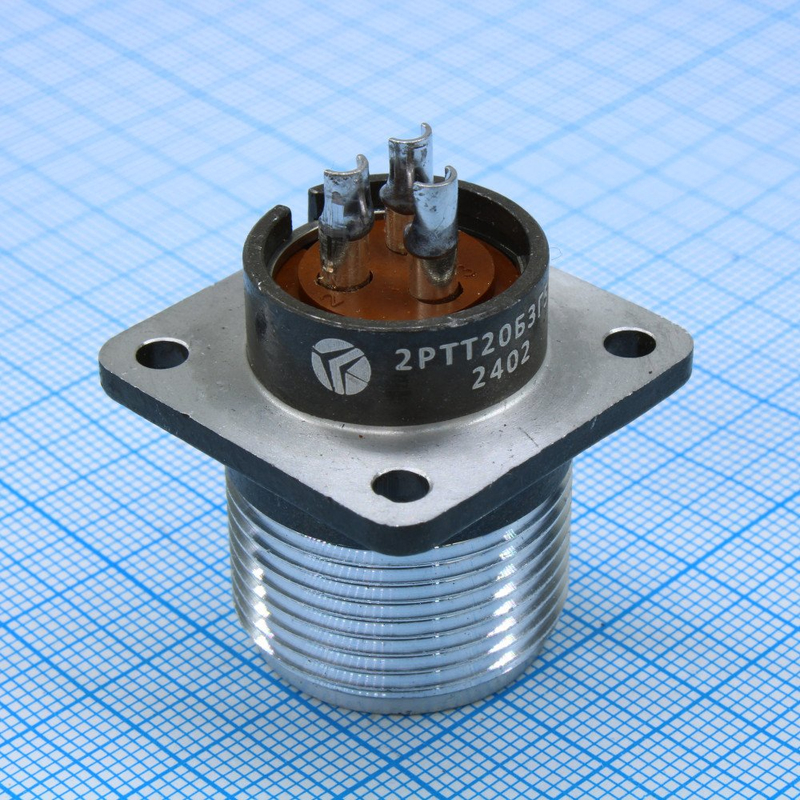

2РТТ36БПН4Ш17В «5» — вилка блочная низкочастотного цилиндрического соединителя. Изделие предназначено для монтажа на панели или шасси оборудования с неэкранированным кабелем и обеспечивает электрическое соединение цепей в составе аппаратуры, работающей в условиях повышенных механических нагрузок, вибраций и широкого диапазона температур.

Соединитель выполнен с байонетной фиксацией сочленённого положения и является герметичным в сочленённом состоянии. Блочное исполнение означает, что вилка устанавливается непосредственно на корпус прибора, а крепление на панели осуществляется с помощью гайки. Прямой патрубок рассчитан на прямой ввод кабеля без изгиба.

Подтверждённые особенности

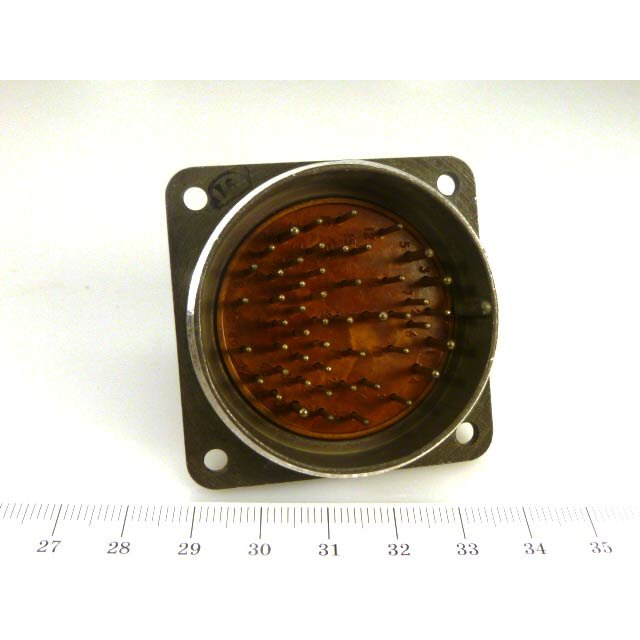

Конструкция вилки включает 36 штыревых (мужских) контактов, что позволяет организовать многожильное соединение в одном корпусе и сократить число отдельных разъёмов на панели. Ниже приведены характеристики изделия.

• Тип соединителя: цилиндрический, низкочастотный, с байонетной фиксацией сочленённого положения, герметичный.
• Тип элемента: вилка (штекер), блочное исполнение.
• Количество контактов: 36, тип контактов — штыревые.
• Конструкция патрубка: прямой, для прямого ввода кабеля.
• Монтаж: с неэкранированным кабелем, крепление на панели гайкой.
• Рабочее напряжение: до 500 В (амплитудное значение).
• Рабочий ток: до 2 А на контакт.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Износостойкость: не менее 500 циклов сочленения и расчленения.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Степень защиты: соответствует IP54 в сочленённом состоянии.
• Покрытие контактов: серебро или золото — типично для серии 2РТТ.

Маркировка и приёмка

Маркировка указывает на выпуск изделия в 2015 году с приёмкой уровня «5». Приёмка уровня «5» означает военную приёмку и гарантирует повышенную надёжность, долговечность и соответствие строгим стандартам качества, предъявляемым к изделиям специального назначения. Именно этот параметр отличает данное исполнение от изделий общепромышленного применения.

Применение

Благодаря сочетанию герметичности, байонетной фиксации, широкого температурного диапазона и высоких значений сопротивления изоляции соединитель применяется в следующих областях.

• Авиационная, космическая и ракетная техника.
• Радиолокационное и радиосвязное оборудование.
• Военная техника и системы обороны.
• Промышленная автоматика, робототехника и контрольно-измерительные приборы.
• Морская техника и судостроение.
• Железнодорожный транспорт.
• Любое электронное оборудование, требующее надёжного низкочастотного соединения в условиях повышенных механических нагрузок, вибраций и широкого диапазона температур.

Порядок подбора и установки

При использовании вилки 2РТТ36БПН4Ш17В «5» следует учитывать число контактов, тип кабеля и способ крепления на панели. Порядок действий при монтаже приведён ниже.

1. Убедиться, что посадочное место на панели или шасси соответствует блочному исполнению вилки и способу крепления гайкой.
2. Подготовить неэкранированный кабель и выполнить разделку в соответствии с прямым патрубком.
3. Закрепить вилку на панели с помощью гайки.
4. Соединить вилку с ответной частью и зафиксировать сочленённое положение байонетным механизмом.
5. Проверить надёжность фиксации и целостность соединения цепей.

Соблюдение указанных условий обеспечивает работу соединителя в пределах заявленных характеристик: до 500 В амплитудного напряжения, до 2 А на контакт, при температуре от минус 60 до плюс 100 градусов Цельсия и не менее 500 циклов сочленения и расчленения.
