Назначение и общие сведения

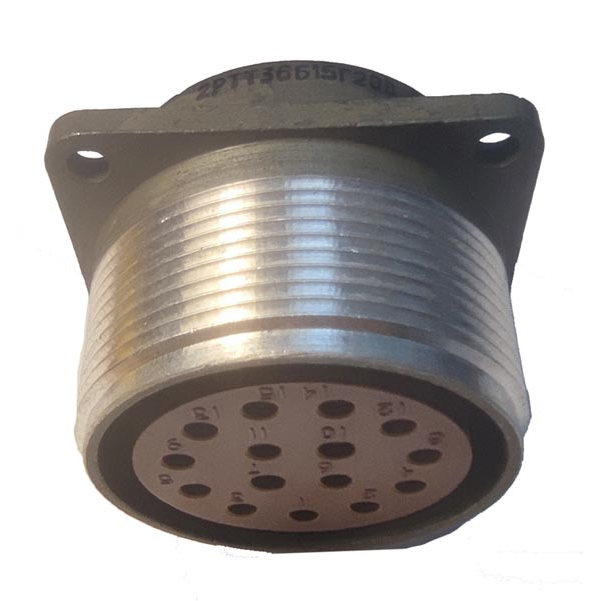

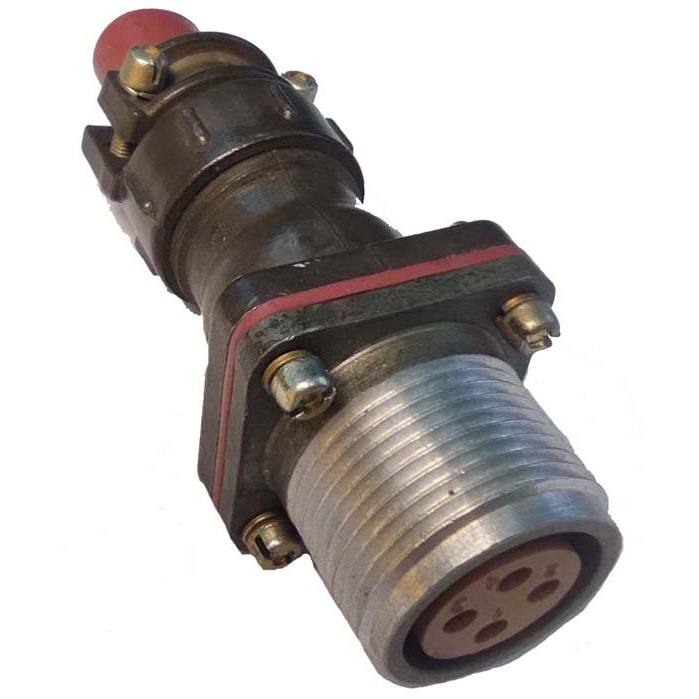

2РТТ36БПН15В — блочная розетка низкочастотного цилиндрического соединителя серии 2РТТ с резьбовой фиксацией в сочленённом положении. Она предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Артикул товара — 6184. Категория — 2РТТ. Производитель в предоставленных данных не указан. Год сведений — 2020. Модель заявлена как замена ШР36ПК15НГ4 (розетка блочная).

Изделие относится к блочным розеткам, то есть предназначено для установки в составе блочных соединителей и сочленения с ответной частью посредством резьбы. Такое исполнение применяется в электрических цепях, где требуется разъёмное соединение с фиксацией от самоотвинчивания и сохранением контакта при механических воздействиях.

Конструкция и электрические параметры

Соединитель имеет всеклиматическое исполнение (В), условный размер корпуса 36, блочный вид без патрубка (Б), прямой патрубок (П) и нумерацию гайки (Н). Эти обозначения входят в маркировку модели и определяют её конструктивные особенности.

Количество контактов — 15. Из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Сопротивление контакта — не более 2,5 мОм. Монтаж осуществляется объёмным способом пайкой, с внутренним монтажом. Покрытие контактов — серебро. Корпуса имеют одношпоночную поляризацию, которая помогает правильно совместить ответные части.

• Серия: 2РТТ.
• Тип: розетка блочная.
• Условный размер корпуса: 36.
• Исполнение: всеклиматическое (В).
• Вид: блочный без патрубка (Б).
• Патрубок: прямой (П).
• Нумерация гайки: Н.
• Количество контактов: 15.
• Диаметры контактов: 13 контактов по 1,5 мм, 2 контакта по 2,5 мм.
• Сопротивление контакта: не более 2,5 мОм.
• Покрытие контактов: серебро.
• Монтаж: объёмный способ пайкой, внутренний монтаж.

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 100 °C. Сопротивление изоляции — не менее 5000 МОм.

Изделие выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с² и механические удары до 10000 м/с². Это определяет возможность применения в условиях повышенных вибрационных и ударных нагрузок.

Пылебрызгозащита обеспечивается при наличии резиновых кожухов, втулок и шайб. Одношпоночная поляризация корпусов сохраняется в сочленённом положении и способствует правильной стыковке.

Совместимость и замена

2РТТ36БПН15В указан как замена модели ШР36ПК15НГ4 (розетка блочная). Обеспечивается совместимость по сочетанию контактов 15Г20В и аналогичным параметрам.

Серия 2РТТ совместима с серией ШР по резьбовому сочленению и электрическим характеристикам. Это позволяет применять розетку в составе соединителей, где ранее использовалась ШР36ПК15НГ4, при сохранении резьбовой фиксации и электрических параметров.

Ключевые характеристики для данного исполнения: резьбовая фиксация, 15 контактов, рабочее напряжение до 850 В амплитудного значения, частота до 3 МГц, всеклиматическое исполнение и перечисленные условия эксплуатации. Для товара 2РТТ36БПН15В подтверждена замена ШР36ПК15НГ4.
