Назначение и область применения

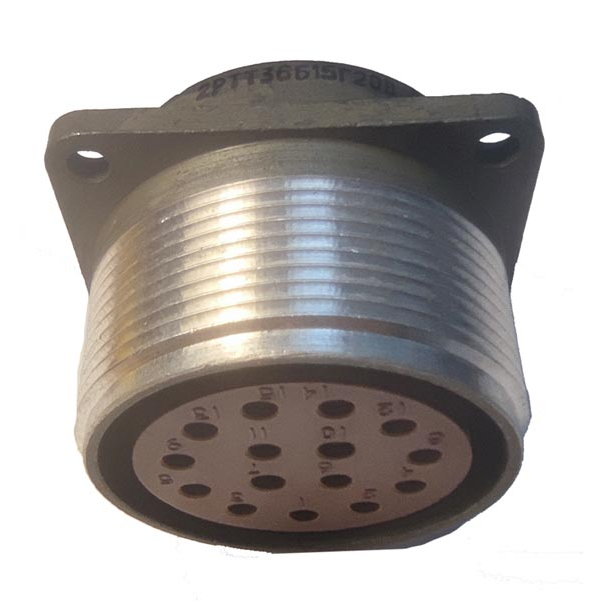

2РТТ36БПН15В — это блочная розетка низкочастотного цилиндрического соединителя серии 2РТТ, предназначенная для замены модели ШР36ПК15НГ4. Она применяется для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая приборные и кабельные части. Розетка обеспечивает коммутацию цепей постоянного и переменного тока, что делает ее применяемой в различных отраслях промышленности, где требуется устойчивость к внешним воздействиям.

Технические характеристики

• Количество контактов — 15, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Максимальное рабочее напряжение — 850 В.
• Рабочая частота — до 3 МГц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — до 30 g.
• Устойчивость к ударам — до 1000 g.
• Повышенная влажность — до 98 процентов.

Соединитель имеет всеклиматическое исполнение (В), резьбовую фиксацию сочленения и объемный монтаж пайкой. Такие параметры позволяют использовать изделие в жестких условиях эксплуатации без потери работоспособности.

Конструктивные особенности и совместимость

Розетка является приборной, выполнена без патрубка (Б). Она негерметична, но обладает теплостойкостью и тропикоустойчивостью. Контакты имеют серебряное покрытие, а поляризация — одношпоночная. Это обеспечивает правильное взаимное расположение при сочленении и надежный электрический контакт.

2РТТ36БПН15В совместима с вилками серии 2РТТ. Она подходит для цепей постоянного и переменного тока и может применяться в суровых условиях эксплуатации в различных отраслях. Резьбовая фиксация сочленения обеспечивает надежное соединение, а устойчивость к вибрации и ударам подтверждена характеристиками изделия.

Ресурс и условия хранения

Срок службы изделия составляет до 15 лет хранения. Наработка — не менее 1000 часов. Год выпуска, указанный в характеристиках, — 2020. Артикул товара — 6182. Категория — 2РТТ.

Благодаря совокупности характеристик розетка 2РТТ36БПН15В является надежным решением для замены устаревших соединителей ШР36ПК15НГ4 в существующем оборудовании, обеспечивая сохранение электрических параметров и механической прочности соединения.
