Назначение и область применения

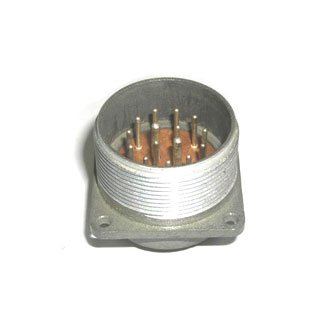

Соединитель 2РТТ36БПН15Ш20В Элекон «5» представляет собой блочную приборную вилку из серии пылебрызгозащищённых соединителей, выпускаемую заводом Элекон. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Основное назначение — обеспечение надёжного электрического соединения в промышленных и специальных электрических системах.

Технические характеристики

• Количество контактов: 15, из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.
• Максимальная токовая нагрузка на контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
• Общая токовая нагрузка: до 180 А.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Материал контактов: серебро.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс сочленений-расчленений: 500 циклов.
• Устойчивость к механическим ударам: до 1500 м/с².
• Работоспособность при пониженном давлении: до 1,3·10⁻⁴ Па.
• Тип исполнения: негерметичный, всеклиматическое исполнение.
• Поляризация: одношпоночная.

Особенности конструкции и эксплуатационные параметры

Соединитель имеет 15 контактов разного диаметра, что позволяет использовать его для коммутации цепей с различными токами. Серебряные контакты обеспечивают низкое переходное сопротивление, что способствует стабильной передаче сигнала и снижению потерь. Пылебрызгозащищённое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и запылённости. Всеклиматическое исполнение гарантирует работоспособность в широком диапазоне температур и при воздействии климатических факторов.

Механическая прочность изделия подтверждается способностью выдерживать удары с ускорением до 1500 м/с², а также работой в условиях пониженного давления до 1,3·10⁻⁴ Па. Одношпоночная поляризация исключает неправильное сочленение ответных частей.

Применение и монтаж

Способ монтажа

Вилка предназначена для внутреннего монтажа объёмным способом или пайкой. Она используется в качестве приборной вилки в составе электрических соединителей.

Область применения — промышленные и специальные электрические системы, где требуется надёжное соединение с возможностью передачи сигналов и питания по цепям постоянного и переменного тока.

Приёмка и год выпуска

Изделие имеет приёмку «5». Год выпуска — 2015. Артикул: 50732. Производитель: завод Элекон. Категория: 2РТТ.
