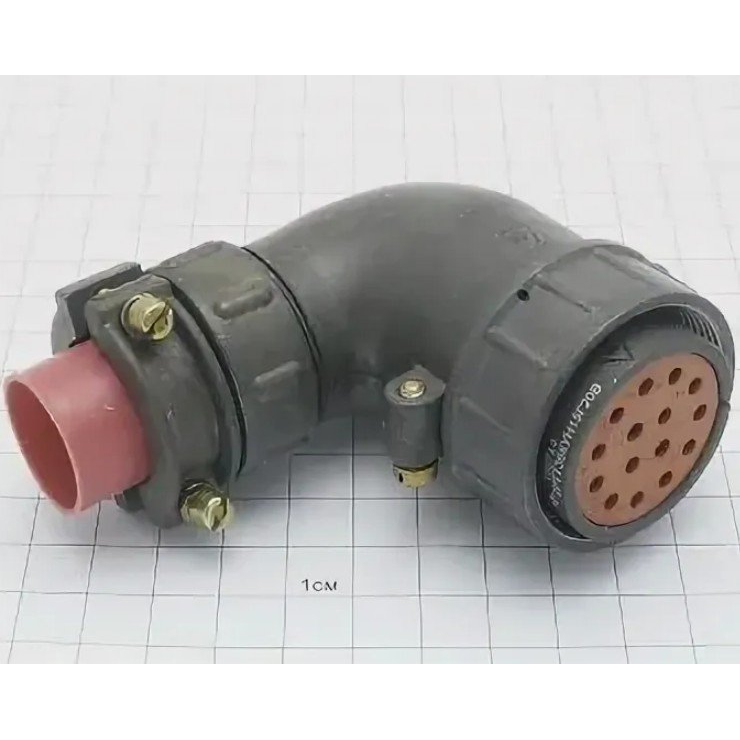

2РТТ36БПН15Ш20В «5» — это цилиндрический низкочастотный пылебрызгозащищенный соединитель (вилка), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет условный размер корпуса 36, 15 контактов (вилка обозначается буквой «Ш»), сочетание контактов 20 и всеклиматическое исполнение «В». Максимальная токовая нагрузка на контакт — до 20 А (для Ø1,5 мм) или 35 А (для Ø2,5 мм), общая — до 180 А. Сопротивление изоляции не менее 5000 МОм, ресурс — минимум 1000 часов наработки и 500 циклов сочленения-расчленения.

Условия эксплуатации

Рабочий диапазон температур от -60 до +100 °C, устойчивость к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 1500 м/с²) и пониженному давлению (1,3×10⁻⁴ Па). Материал корпуса — металл, изолятор — карболит, контакты — серебро. Изготавливается по ТУ ГЕ0.364.120 для внутреннего монтажа в приборах электроники, радио- и контрольно-измерительной техники.
