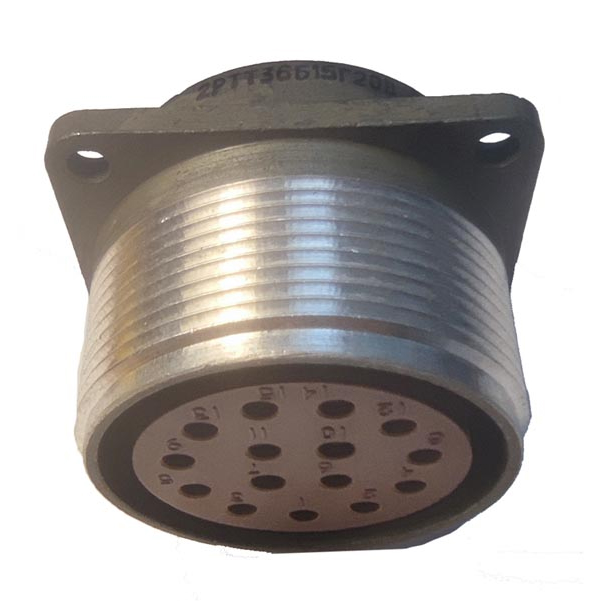

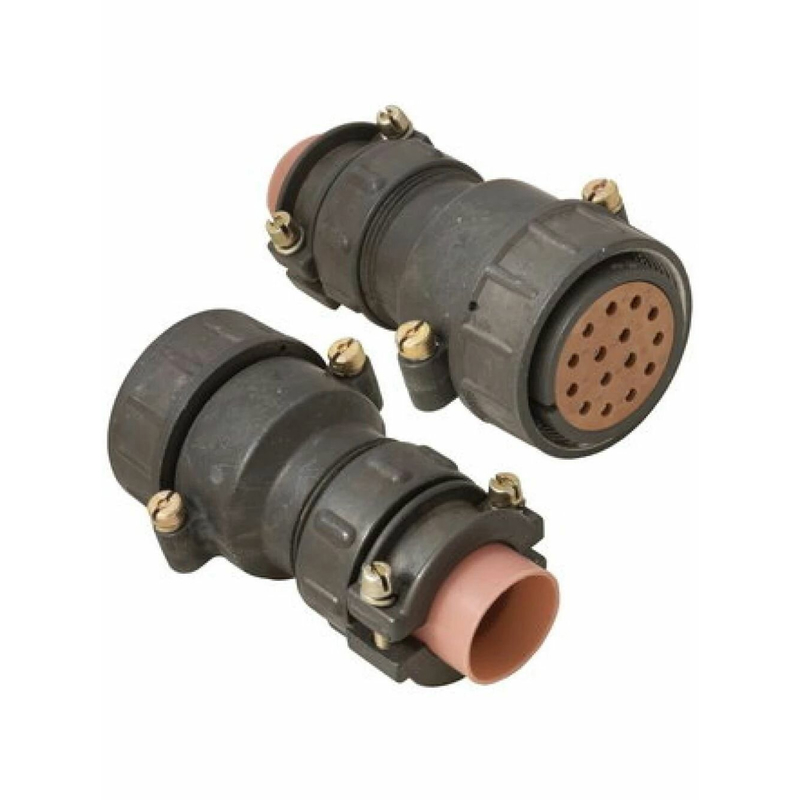

2РТТ36БПН15Г20В 2015г «5» Элекон

Цена:

4950 ₽

В наличии: 39 шт.

Производитель: Элекон

Технические характеристики

2РТТ36БПН15Г20В «5» Элекон — это блочный приборный соединитель цилиндрического типа, предназначенный для надежного соединения в электрических цепях. Производится компанией Элекон в всеклиматическом исполнении по ТУ ГЕО.364.120.

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и рабочий ток на контакт от 20 до 200 А. Имеет 15 контактов диаметром 1,5 мм с покрытием серебром, сопротивление изоляции не менее 5000 МОм. Количество сочленений — до 500 циклов, рабочая температура от -60 до +100 °C.

Это негерметичный приборный разъем с одношпоночной поляризацией корпусов, монтаж осуществляется пайкой или объемным способом внутри оборудования. Корпус условного размера 36, расшифровка: 2РТТ — тип, 36 — размер, Б — блочный приборный, ПН — прямой неутепленный патрубок, 15 — число контактов, Г — группировка, 20 — шаг контактов 20 мм, В — модификация.

Используется в цепях постоянного и переменного тока (до 3 МГц), совместим с разъемами ШР и 2РТ-А. Подходит для внутренних установок в различных климатических условиях.

Описание

2РТТ36БПН15Г20В

2РТТ36БПН15Г20В — приборная розетка серии 2РТТ для ответственных электрических соединений

2РТТ36БПН15Г20В — многоконтактная приборная розетка цилиндрического типа, предназначенная для создания разъемных соединений в цепях постоянного, переменного и импульсного тока. Соединитель применяется в аппаратуре, где важны механическая прочность, устойчивость к вибрации, надежная фиксация и стабильные электрические параметры.

Модель относится к серии 2РТТ, выполненной по ТУ ГЕ0.364.120. Соединители данной серии взаимосочленяемы с изделиями серий ШР и 2РТ-А, соответствующими указанным техническим условиям.

Расшифровка обозначения

Маркировка 2РТТ36БПН15Г20В содержит основные конструктивные сведения об изделии:

Обозначение	Значение
2РТТ	Тип цилиндрического электрического соединителя
36	Условный размер корпуса
Б	Блочное, приборное исполнение корпуса
П	Прямой патрубок
Н	Исполнение патрубка для неэкранированного кабеля
15	Количество контактов
Г	Розетка
20	Схема сочетания контактов
В	Всеклиматическое исполнение

Таким образом, 2РТТ36БПН15Г20В представляет собой блочную приборную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля и установку на панель, корпус или стенку электротехнического оборудования.

Контактная группа

Исполнение 15Г20 предусматривает 15 контактов двух типоразмеров:

13 контактов диаметром 1,5 мм;
2 контакта диаметром 2,5 мм.

Такое сочетание позволяет передавать в одном разъеме как сигналы управления, контроля и связи, так и более мощные цепи питания. Контакты выполнены из серебра, что способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта в процессе эксплуатации.

Основные технические характеристики

Для соединителя 2РТТ36БПН15Г20В указываются следующие параметры:

Параметр	Значение
Количество контактов	15
Контакты Ø 1,5 мм	13 шт.
Контакты Ø 2,5 мм	2 шт.
Ток на контакт Ø 1,5 мм	До 20 А
Ток на контакт Ø 2,5 мм	До 35 А
Суммарная токовая нагрузка	До 180 А
Амплитудное напряжение цепи	До 850 В
Сопротивление контакта Ø 1,5 мм	Не более 2,5 мОм
Сопротивление контакта Ø 2,5 мм	Не более 1 мОм
Сопротивление изоляции	Не менее 5000 МОм в нормальных климатических условиях
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	1000 часов
Рабочий температурный диапазон	От −60 °C до +100 °C

Соединитель рассчитан на эксплуатацию в цепях постоянного, переменного тока частотой до 3 МГц, а также в импульсных цепях.

Конструктивные особенности

Приборная розетка 2РТТ36БПН15Г20В имеет блочное исполнение, поэтому закрепляется непосредственно на оборудовании. Прямой патрубок упрощает ввод кабеля по оси разъема и удобен при достаточном монтажном пространстве за панелью.

Сочленение разъема выполняется по резьбе. Одношпоночная поляризация корпуса предотвращает неверную ориентацию сопрягаемых частей при подключении. Серия 2РТТ также предусматривает варианты с резиновыми элементами, повышающими защиту кабельного ввода от пыли и брызг.

Устойчивость к внешним воздействиям

Разъем 2РТТ36БПН15Г20В рассчитан на работу в условиях значительных механических нагрузок. Для серии 2РТТ36 нормируется устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также к одиночным и многократным механическим ударам.

Всеклиматическое исполнение «В» делает разъем подходящим для применения в оборудовании, эксплуатируемом при низких и высоких температурах, а также в сложных промышленных условиях. Перед использованием в конкретном изделии необходимо сверить требования к герметизации, способу монтажа, климатическому исполнению и электрическим нагрузкам с документацией на оборудование.

Области применения

Соединитель 2РТТ36БПН15Г20В используется в системах, где необходимо многоконтактное разъемное соединение кабеля с корпусом прибора или аппаратуры. Типичные области применения:

промышленная автоматика и системы управления;
измерительная и испытательная аппаратура;
энергетическое оборудование;
транспортные и специальные технические комплексы;
шкафы управления, распределительные устройства и контрольные панели;
оборудование с раздельными цепями питания, сигнализации и управления.

Благодаря комбинации 13 сигнальных и 2 силовых контактов разъем удобен для оборудования, в котором требуется одновременно передавать питание и несколько управляющих или измерительных сигналов через один интерфейс.

Что важно проверить перед применением

При подборе ответной части и проектировании кабельной сборки следует проверить:

соответствие ответного соединителя по серии, размеру корпуса и схеме контактов;
соответствие контактов «розетка» и «вилка»;
допустимый ток для каждого конкретного контакта;
суммарную токовую нагрузку;
сечение и тип подключаемого кабеля;
необходимость экранирования кабеля;
требования к герметизации ввода и условиям окружающей среды;
распайку контактов и поляризацию соединения.

2РТТ36БПН15Г20В — функциональная приборная розетка для многоконтактных электрических соединений, объединяющая силовые и сигнальные линии в одном корпусе. Ее параметры делают разъем востребованным в профессиональной электротехнике, приборостроении и системах промышленной автоматизации.
