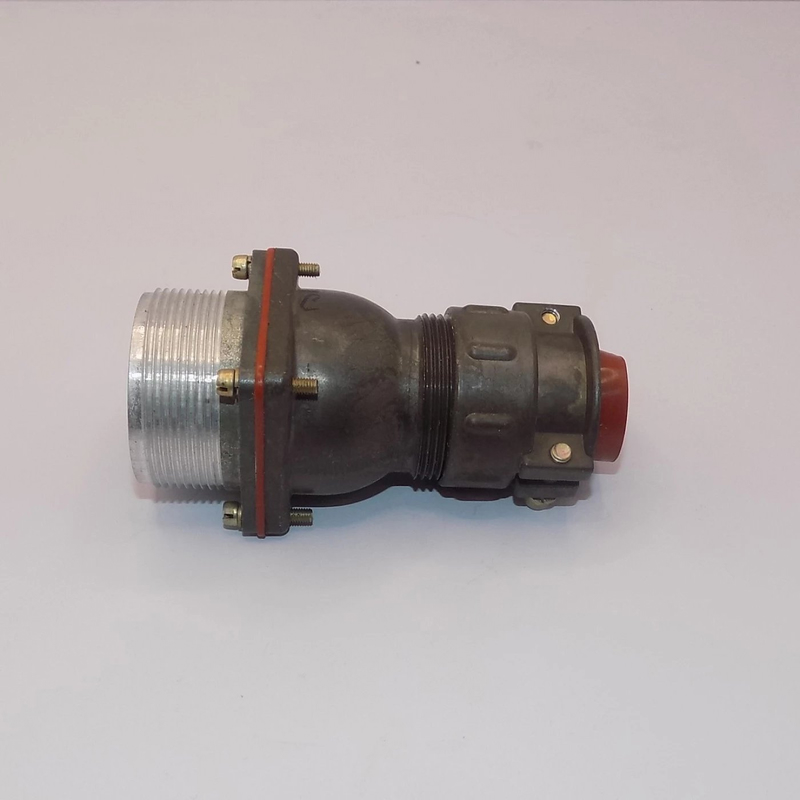

2РТТ36БПЭ5Ш18В: надёжный цилиндрический разъём для ответственных электрических соединений

2РТТ36БПЭ5Ш18В — низкочастотный цилиндрический электрический соединитель, рассчитанный на применение в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и надёжная фиксация кабельного соединения. Исполнение с резьбовым сочленением помогает предотвратить случайное расстыковывание при вибрациях, ударах и эксплуатации оборудования в сложных условиях.

Разъём относится к серии 2РТТ — семейству пылебрызгозащищённых соединителей для объёмного монтажа. Он может использоваться в промышленном оборудовании, системах автоматизации, приборостроении, силовых и сигнальных цепях, транспортной технике и других установках, требующих многоконтактного разъёмного соединения.

Расшифровка обозначения

Маркировка 2РТТ36БПЭ5Ш18В содержит ключевую информацию о конструкции и исполнении:

Таким образом, 2РТТ36БПЭ5Ш18В представляет собой блочную вилку с прямым патрубком и возможностью подключения экранированного кабеля. Конструкция особенно востребована там, где необходимо снизить влияние электромагнитных помех и обеспечить механически защищённый ввод кабеля.

Основные характеристики

Контактная группа разъёма включает 5 контактов диаметром 3,5 мм . Для каждого контакта допускается токовая нагрузка до 50 А , а суммарная нагрузка на соединитель может достигать 250 А при соблюдении условий эксплуатации и требований к монтажу. Контакты имеют серебряное покрытие, которое способствует уменьшению переходного сопротивления и повышению стабильности электрического контакта.

Ключевые технические параметры:

• Номинальное число контактов — 5.

• Диаметр контактов — 3,5 мм.

• Предельный ток на одиночный контакт — до 50 А.

• Суммарный ток — до 250 А.

• Амплитудное напряжение цепи — до 850 В.

• Рабочая частота электрических цепей — до 3 МГц.

• Переходное сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Эксплуатационные возможности

Разъём 2РТТ36БПЭ5Ш18В предназначен для работы в широком диапазоне внешних факторов. Всеклиматическое исполнение позволяет использовать его в оборудовании, эксплуатируемом при температурах от −60 °C до +100 °C . Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц, а также значительные механические удары.

Резьбовая фиксация сочленённого положения важна для установок, подверженных тряске и вибрации. После стыковки частей разъёма соединение фиксируется механически, что снижает риск нарушения контакта во время работы оборудования. Патрубок для экранированного кабеля обеспечивает более организованный и защищённый кабельный ввод, а также помогает реализовать экранирование линии в соответствии с требованиями проекта.

Где применяется 2РТТ36БПЭ5Ш18В

Соединитель может применяться в следующих задачах:

• Подключение силовых и управляющих цепей промышленного оборудования.

• Создание разъёмных кабельных линий в системах автоматики и управления.

• Монтаж приборных блоков, шкафов, пультов и электротехнических корпусов.

• Подключение экранированных кабелей в условиях повышенных электромагнитных помех.

• Оснащение оборудования, работающего при вибрации, ударных нагрузках и изменении температуры.

• Использование в измерительной, транспортной, специальной и производственной технике.

При проектировании соединения важно проверить совместимость ответной части, распиновку, сечение подключаемых проводников, способ заземления экрана и фактический режим токовой нагрузки. Серия 2РТТ взаимосочленяема с рядом соединителей серий ШР и 2РТ-А при соответствии типоразмера и контактной схемы.

Итог

2РТТ36БПЭ5Ш18В — это пятиконтактная блочная вилка в корпусе типоразмера 36, рассчитанная на подключение экранированного кабеля и эксплуатацию в сложных условиях. Сочетание токовой нагрузки до 50 А на контакт, напряжения до 850 В, серебряных контактов, резьбовой фиксации и всеклиматического исполнения делает этот разъём практичным решением для надёжных электрических соединений в промышленной и специальной аппаратуре.
