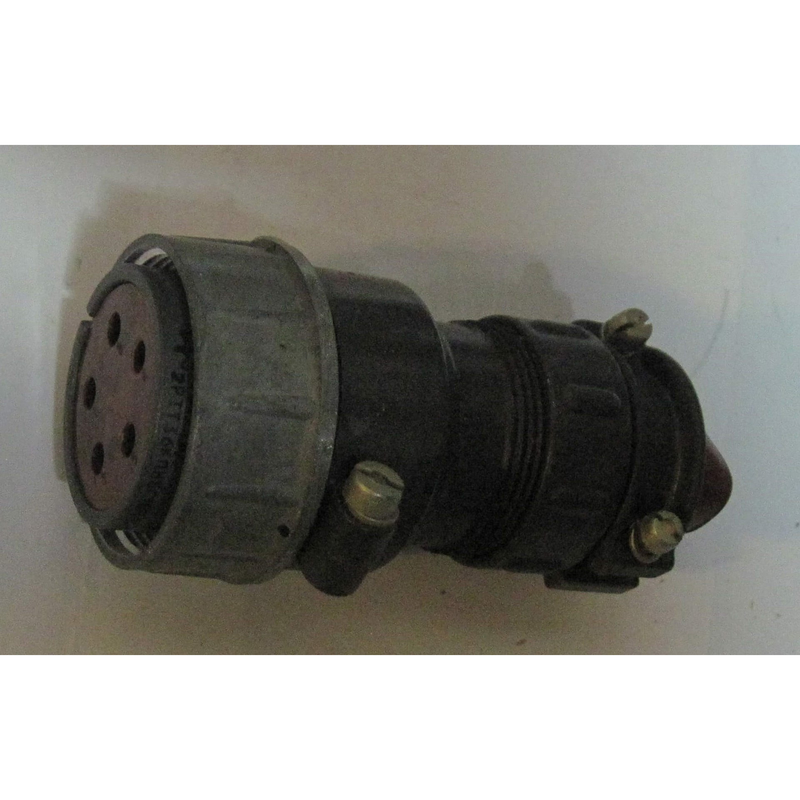

2РТТ36БПЭ5Г18В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 35 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ36БПЭ5Г18В Элекон «5» относится к серии низкочастотных цилиндрических разъёмов 2РТТ, производимых заводом «Элекон» и предназначен для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока.

Условное обозначение расшифровывается примерно так:

2РТТ – серия цилиндрических низкочастотных разъёмов с резьбовой фиксацией.
36 – условный размер корпуса (диаметр по фланцу/гаечке, порядка 36 мм).
БПЭ – вариант исполнения: блочный, проходной (кабель‑кабель), с эластичной прокладкой (внутреннее уплотнение, но не герметичный по классу герметизации).
5 после косой черты – вид приёмки («5» обычно означает приёмку по ОТК/ОСМ с определённым уровнем контроля по техническим условиям).
Г18В – типоисполнение: 18 гнёздовых контактов под пайку, а также указывает на типоразмер контактной системы и конструкцию разъёма (вилка/розетка, вариант крепления).

Рабочее напряжение обычно до нескольких сотен вольт (в пределах 850 В по серии 2РТТ), что позволяет использовать такие разъёмы в цепях питания и сигнальных линиях.
Контакты рассчитаны на ток порядка десятков ампер на контакт (точное значение зависит от диаметра контакта и конкретного исполнения, обычно в диапазоне до 20–36 А на контакт).
Сопротивление контактов малое, порядка единиц миллиом, а сопротивление изоляции – не менее нескольких тысяч мегаом, что обеспечивает хорошую электрическую проводимость и надёжную изоляцию.

Соединитель относится к цилиндрическим разъёмам с резьбовой стыковкой, имеет корпус из металла (алюминиевый сплав) с серебряным или никелевым покрытием, контакты – с серебряным покрытием, обеспечивающим хорошую токо‑проводимость и коррозионную стойкость.
Количество контактов – 18 гнёздовых, монтаж – контактный провод соединяется с контактами пайкой; корпус может быть прямой или с отводом (патрубком), в зависимости от модификации.
Разъём рассчитан на внутренний монтаж (в прибор/шкаф), климатическое исполнение – всеклиматическое, допустимый диапазон температур окружающей среды примерно от −60 до +100 °C.

Количество сочленений (соединений/разъединений) обычно не менее 500 циклов, что делает разъём пригодным для периодического обслуживания и замены оборудования.
Соединитель устойчив к вибрациям, воздействию повышенной влажности и пониженному атмосферному давлению, соответствует требованиям на тропико‑ и теплостойкость, что позволяет применять его в бортовых и промышленных устройствах.

Описание

2РТТ36БПЭ5Г18В

2РТТ36БПЭ5Г18В: блочный цилиндрический соединитель для промышленной аппаратуры

2РТТ36БПЭ5Г18В — электрический цилиндрический соединитель серии 2РТТ, предназначенный для надежного подключения цепей постоянного и переменного тока в промышленном, измерительном и специализированном оборудовании. Модель относится к блочному исполнению и рассчитана на монтаж на панель аппаратуры.

Конструкция и расшифровка маркировки

Обозначение 2РТТ36БПЭ5Г18В отражает ключевые конструктивные особенности изделия:

2РТТ — серия цилиндрических низкочастотных соединителей.
36 — условный размер корпуса.
Б — блочное, или приборное, исполнение корпуса для установки на панель.
П — прямой патрубок.
Э — исполнение патрубка, рассчитанное на применение с экранированным кабелем.
5 — количество контактов.
Г — гнездовые контакты, то есть розеточная часть соединения.
18 — сочетание из пяти контактов диаметром 3,5 мм.
В — всеклиматическое исполнение.

Таким образом, разъем 2РТТ36БПЭ5Г18В представляет собой пятиконтактную приборную розетку с прямым патрубком для экранированного кабеля. Такая конструкция помогает организовать устойчивое и упорядоченное подключение кабельных линий к корпусу оборудования.

Технические особенности 2РТТ36БПЭ5Г18В

Соединитель рассчитан на работу в электрических цепях с повышенными требованиями к механической прочности и стабильности контакта. В конструкции предусмотрены пять круглых гнездовых контактов диаметром 3,5 мм.

К основным параметрам относятся:

До 50 А допустимой нагрузки на один контакт.
До 250 А суммарной нагрузки на соединитель.
Напряжение цепи до 850 В.
Переходное сопротивление контакта не более 0,75 мОм.
Резьбовой способ сочленения.
Серебряное покрытие контактных поверхностей.
Рабочий температурный диапазон от −60 до +100 °C.
Ресурс до 500 циклов сочленения и расчленения.
Возможность эксплуатации при вибрациях и механических ударах, характерных для промышленной и транспортной техники.

Где применяется разъем

Разъем 2РТТ36БПЭ5Г18В востребован в системах, где требуется передавать значительный ток через компактное многоконтактное соединение. Блочная конструкция особенно удобна для создания стационарных вводов на корпусах приборов, шкафов управления, силовых модулей и другого оборудования.

Типовые области применения:

Промышленная автоматика и системы управления.
Электротехнические шкафы и распределительные устройства.
Измерительная, испытательная и лабораторная аппаратура.
Машиностроительное оборудование.
Транспортная и специальная техника.
Системы связи, телемеханики и питания.
Приборы, работающие при вибрации, перепадах температур и высокой влажности.

Исполнение с элементами для экранированного кабеля актуально для цепей, чувствительных к электромагнитным помехам. Экранирование помогает снизить влияние внешних наводок и поддерживать стабильность передаваемых сигналов.

Преимущества использования

Ключевое достоинство 2РТТ36БПЭ5Г18В — сочетание высокой токовой нагрузки, механической прочности и удобства панельного монтажа. Резьбовое соединение обеспечивает надежную фиксацию ответной части, а гнездовые контакты позволяют использовать разъем как стационарную приборную розетку.

Среди преимуществ модели:

Пять силовых контактов диаметром 3,5 мм.
Надежное резьбовое соединение кабельной и приборной частей.
Возможность применения экранированного кабеля.
Устойчивость к сложным климатическим и механическим условиям.
Компактное размещение нескольких мощных цепей в одном корпусе.
Совместимость с ответными соединителями соответствующих серий и типоразмеров.

На что обратить внимание при подборе

При выборе ответной части для 2РТТ36БПЭ5Г18В важно проверить совпадение размера корпуса, контактной схемы, количества контактов, диаметра контактных элементов и типа сочленения. Для корректной работы соединения также необходимо учитывать назначение кабеля, наличие экрана, способ монтажа и электрические параметры конкретной цепи.

2РТТ36БПЭ5Г18В подходит для задач, где требуется прочный блочный разъем с пятью гнездовыми контактами, поддержкой экранированного кабеля и возможностью эксплуатации в широком диапазоне внешних условий.
