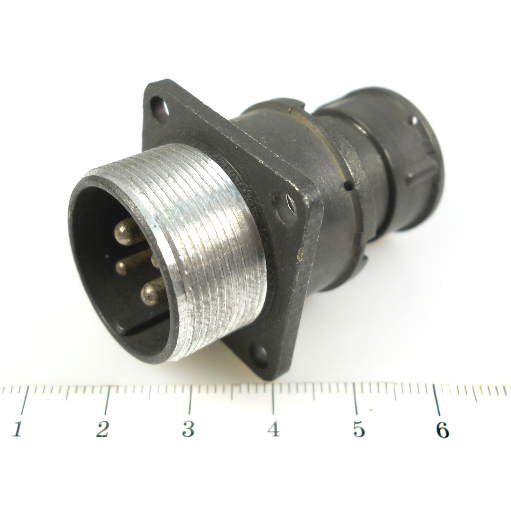

2РТТ36БПЭ4Ш17В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 31 шт.

Производитель: Элекон

Технические характеристики

2РТТ36БПЭ4Ш17В от Элекон «5» — это блочная вилка, относящаяся к серии низкочастотных цилиндрических соединителей типа 2РТТ. Она предназначена для надежного подключения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Соединители этой серии пылебрызгозащищенные, негерметичные, всеклиматические и теплостойкие.

Количество контактов: 4 шт. (3 шт. диаметром 2,5 мм, 1 шт. диаметром 9 мм).
Максимальная токовая нагрузка: на одиночный контакт — до 35 А (Ø 2,5 мм) и 200 А (Ø 9 мм); общая — до 275 А.
Рабочая температура: от -60°C до +100°C.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 10000 м/с² одиночные и 1500 м/с² многократные), пониженное давление (до 1,3×10⁻⁴ Па) и повышенную влажность (98% при +40°C). Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Контакты выполнены из серебра для низкого сопротивления (не более 1 мОм). Используется в авиации, судостроении и других отраслях, где требуются надежные соединения в сложных условиях. Вид приемки — «5» (заводской контроль).

Описание

Назначение и область применения

2РТТ36БПЭ4Ш17В от Элекон «5» представляет собой блочную вилку, которая относится к серии низкочастотных цилиндрических соединителей типа 2РТТ. Данный соединитель предназначен для надежного подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители этой серии являются пылебрызгозащищенными, негерметичными, всеклиматическими и теплостойкими. Это обеспечивает возможность их применения в различных условиях окружающей среды.

Технические характеристики

Ниже приведены основные параметры изделия, подтвержденные данными производителя.

Количество контактов: 4 шт., из них 3 шт. диаметром 2,5 мм и 1 шт. диаметром 9 мм.
Максимальная токовая нагрузка на одиночный контакт: до 35 А для контакта диаметром 2,5 мм и до 200 А для контакта диаметром 9 мм.
Общая максимальная токовая нагрузка: до 275 А.
Рабочая температура: от минус 60 °C до плюс 100 °C.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Сопротивление контактов: не более 1 мОм (контакты выполнены из серебра).
Минимальная наработка: 1000 часов.
Количество сочленений-расчленений: 500.

Устойчивость к внешним воздействиям

Соединитель выдерживает следующие нагрузки:

синусоидальная вибрация с частотой от 1 до 5000 Гц и ускорением до 300 м/с²;
механические удары с одиночным ускорением до 10000 м/с² и многократным ускорением до 1500 м/с²;
пониженное давление до 1,3×10⁻⁴ Па;
повышенная влажность 98 % при температуре плюс 40 °C.

Применение

Благодаря своим характеристикам, 2РТТ36БПЭ4Ш17В используется в авиации, судостроении и других отраслях, где требуются надежные соединения в сложных условиях. Соединитель обеспечивает стабильную работу в цепях с высокими токами и в широком диапазоне температур.

Общие сведения

Артикул: 50741
Производитель: Элекон
Категория: 2РТТ
Приемка: «5» (заводской контроль)
Год выпуска: 2015
