Назначение

2РТТ36БПЭ4Г17В Элекон «5» — цилиндрический низкочастотный соединитель (вилка) производства завода «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется там, где требуется экранированное блочное соединение с приборным типом монтажа и всеклиматическим исполнением. В условном обозначении отражены конструктивные признаки: серия 2РТТ, условный размер корпуса 36, блочное крепление, приборный тип, экранированный вариант, четыре контакта, гнездовой тип контактов, сочетание контактов 17 и всеклиматическое исполнение.

Расшифровка условного обозначения

• 2РТТ — тип соединителя, серия 2РТТ.
• 36 — условный размер корпуса.
• Б — блочное крепление.
• П — приборный тип.
• Э — экранированный вариант.
• 4 — количество контактов.
• Г — гнездовой тип контактов.
• 17 — сочетание контактов.
• В — всеклиматическое исполнение.
• Элекон «5» — производитель и вид приёмки (5).

В карточке товара для данной позиции указаны приёмка «5» и год 2015.

Подтверждённые технические особенности

Электрические параметры

• Максимальная токовая нагрузка: 50 А на одиночный контакт и до 250 А суммарно.
• Диаметр установочных контактов: 3,5 мм.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.

Механические и эксплуатационные параметры

• Габариты: около 89 на 42 на 42 мм.
• Срок сохраняемости: 15 лет.
• Наработка: не менее 1000 часов.
• Количество сочленений: до 500.
• Всеклиматическое исполнение: синусоидальная вибрация от 1 до 5000 Гц с ускорением до 300 м/с².
• Свойства: негерметичный, теплостойкий, тропикоустойчивый.
• Материал контактов: серебро.

Применение и совместимость

Соединитель подходит для эксплуатации в электрических цепях постоянного и переменного тока с указанными параметрами напряжения и частоты. Благодаря всеклиматическому исполнению он рассчитан на воздействие синусоидальной вибрации от 1 до 5000 Гц с ускорением до 300 м/с², а также на условия, соответствующие теплостойкому и тропикоустойчивому исполнению. Негерметичное исполнение указано в подтверждённых особенностях изделия.

Предусмотрена взаимосочленяемость с соединителями ШР и 2РТ-А по соответствующим ТУ. Это позволяет применять изделие в составе соединений указанных типов при соблюдении требований технических условий.

Эксплуатационные ограничения и ресурс

Заявленный ресурс включает наработку не менее 1000 часов и до 500 сочленений. Срок сохраняемости составляет 15 лет. Материал контактов — серебро, что относится к подтверждённым особенностям данной модели. Соединитель негерметичен, поэтому при монтаже и эксплуатации следует учитывать это свойство и использовать изделие в предусмотренных для него условиях.

Для подбора и применения важны электрические параметры: максимальная токовая нагрузка 50 А на одиночный контакт и до 250 А суммарно, диаметр установочных контактов 3,5 мм, сопротивление контакта не более 0,75 мОм, сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях. Рабочее напряжение достигает 850 В, а частотный диапазон — до 3 МГц.

Данные карточки товара

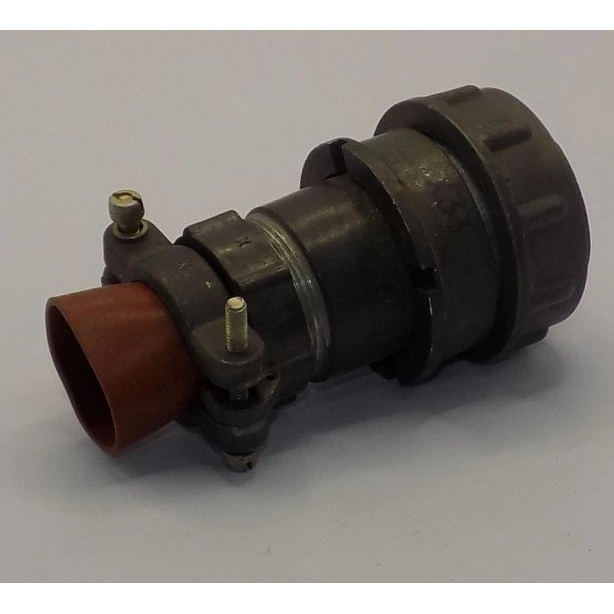

• Название: 2РТТ36БПЭ4Г17В Элекон «5».
• Артикул: 50740.
• Категория: 2РТТ.
• Производитель: Элекон.
• Приёмка: «5».
• Год: 2015.

Изделие относится к категории 2РТТ и выпускается заводом «Элекон». Указанные сведения описывают назначение, подтверждённые особенности и область применения соединителя без изменения его названия и артикула.
