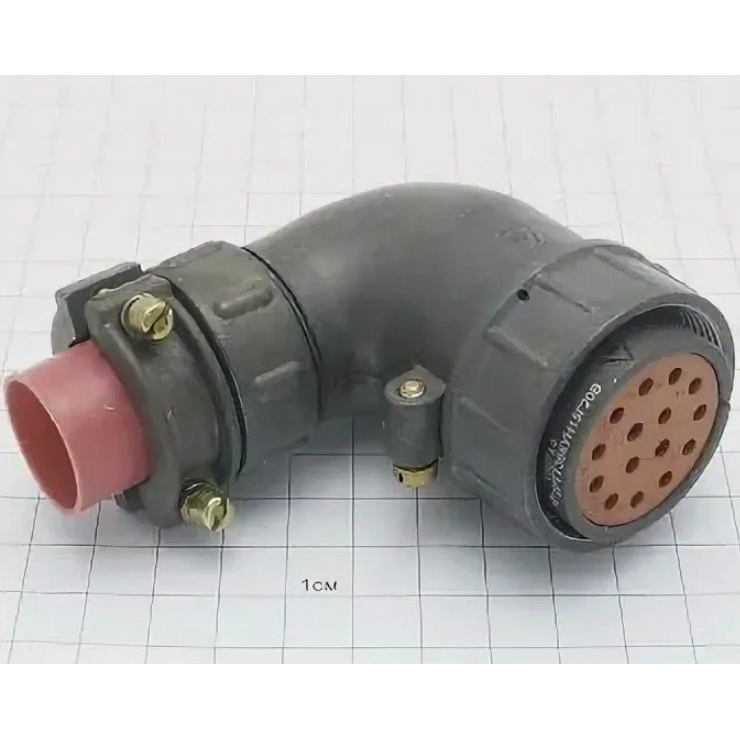

2РТТ36БПЭ15Г20В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 40 шт.

Производитель: Элекон

Технические характеристики

2РТТ36БПЭ15Г20В «Элекон» «5» — это пылебрызгозащищенный электрический соединитель серии 2РТТ, выпускаемый заводом «Элекон»; индекс «5» обычно указывает на вид приемки (приемка ОТК или другая); используется в основном для силовых и сигнальных цепей в радиоэлектронной аппаратуре, промышленном оборудовании и военной технике.

Соединитель 2РТТ36БПЭ15Г20В предназначен для работы в цепях постоянного и переменного тока (частотой до порядка 1–3 МГц) при напряжениях до 850 В (амплитудное значение).
Применяется во всеклиматическом исполнении, в том числе в условиях вибрации, ударов и широкого диапазона температур, что делает его пригодным для бортовой аппаратуры, транспорта и промышленного оборудования.

Соединитель состоит из двух частей — вилки и розетки, выполненных в цилиндрическом металлическом корпусе с поляризацией по одному шпону.
Этот вариант относится к пылебрызгозащищенному, негерметичному исполнению (буква «П» в обозначении), а «Б» указывает на тип корпуса, «Э» — на вид контактов (обычно экранированные или специальные) и «Г» — на тип присоединения к кабелю.

Максимальное рабочее напряжение соединителя — до 850 В (амплитудное значение), что позволяет использовать его в силовых и сигнальных цепях.
Ток на отдельный контакт — до десятков ампер (в типовых моделях серии 2РТТ — порядка 20–50 А на контакт в зависимости от диаметра), при этом общая суммарная токовая нагрузка может достигать сотен ампер.

Контакты покрываются серебром, что обеспечивает низкое переходное сопротивление и хорошую стабильность переходного сопротивления в процессе эксплуатации.
Сопротивление изоляции в нормальных условиях обычно не менее нескольких сотен мегаом — тысячи мегаом, что гарантирует надежную электрическую изоляцию между контактами и корпусом.

Рабочий диапазон температур среды для соединителей серии 2РТТ — примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению.
Соединитель рассчитан на большое число сочленений (до порядка 500 циклов «вставление–вынимание») и обеспечивает стабильность соединений при вибрации с частотой до нескольких тысяч герц и ускорением порядка 300 м/с².

Условное обозначение 2РТТ36БПЭ15Г20В расшифровывается как:

2РТТ — тип цилиндрического пылебрызгозащищенного соединителя.
36 — условный размер корпуса.
Б — тип корпуса.
П — пылебрызгозащищенное исполнение.
Э — вид контактов (специальный/экранированный).
15Г — вид присоединения к кабелю.
20В — номинальный ток или напряжение (уточняется по ТУ).
«5» — условный индекс приёмо‑сдаточной или приёмочной партии.

Описание

2РТТ36БПЭ15Г20В

Разъём 2РТТ36БПЭ15Г20В: надёжное соединение для промышленной и специальной аппаратуры

2РТТ36БПЭ15Г20В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах, приборостроении и другом оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

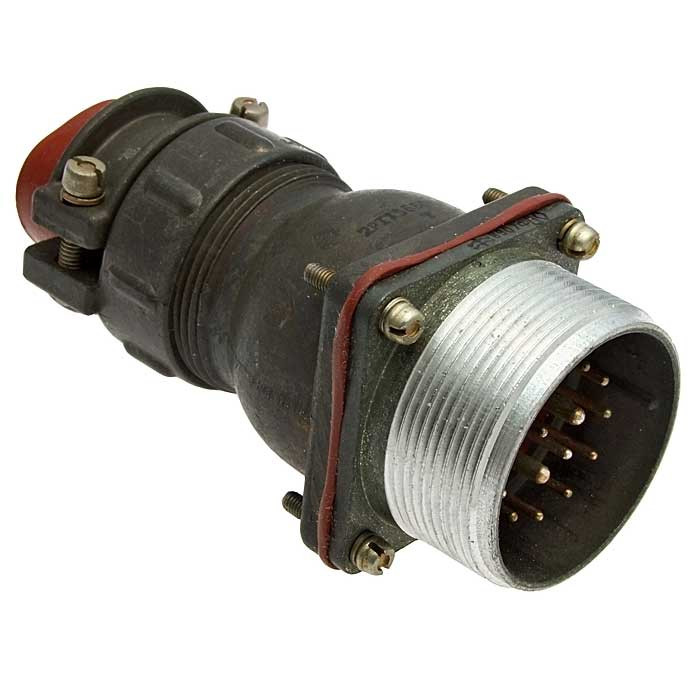

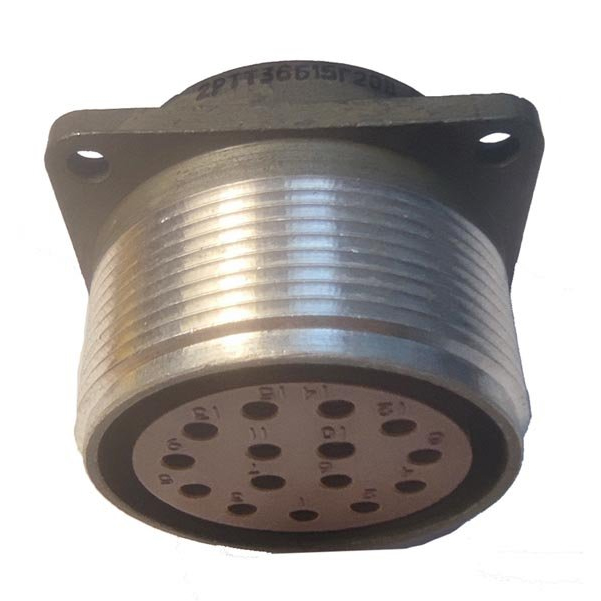

Модель представляет собой приборную блочную розетку с прямым патрубком, узлом для подключения экранированного кабеля и резьбовым способом сочленения с ответной частью. Конструкция рассчитана на стационарную установку в корпус оборудования, на панели или стенке прибора. Для серии характерна пылебрызгозащищённая конструкция, благодаря чему разъём подходит для эксплуатации в условиях производственных помещений и специальной техники.

Расшифровка обозначения

Маркировка 2РТТ36БПЭ15Г20В содержит ключевые сведения о конструктивном исполнении изделия:

Элемент маркировки	Значение
2РТТ	Пылебрызгозащищённый цилиндрический соединитель серии 2РТТ
36	Условный размер корпуса
Б	Блочное, приборное исполнение
П	Прямой патрубок
Э	Конструкция для экранированного кабеля
15	Количество контактов
Г	Розетка с гнездовыми контактами
20	Номер схемы расположения контактов
В	Всеклиматическое исполнение

Исполнение с маркировкой БПЭ указывает на использование в качестве стационарной приборной части соединения: корпус устанавливается на оборудование, а прямой патрубок и экранированный ввод помогают организовать подключение кабеля с сохранением требуемых характеристик электромагнитной совместимости.

Конструктивные особенности

Разъём 2РТТ36БПЭ15Г20В оснащён 15 контактами и относится к корпусам условного размера 36. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления, повышению стабильности соединения и защите контактной поверхности при многократных сочленениях. Монтаж проводников выполняют пайкой, что обеспечивает прочное и долговечное электрическое соединение.

Резьбовое сочленение корпуса позволяет надёжно фиксировать вилку и розетку после соединения. Одношпоночная поляризация исключает неправильную ориентацию ответных частей при монтаже и обслуживании. Это особенно важно в аппаратуре с большим числом кабельных подключений, где ошибка коммутации способна привести к отказу оборудования.

Технические характеристики серии

Для соединителей серии 2РТТ заявлены следующие базовые параметры эксплуатации:

Работа в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц.
Максимальное рабочее напряжение — до 700 В.
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
Рабочий температурный диапазон — от −60 до +100 °C.
Ресурс по сочленениям и расчленениям — не менее 500 циклов.
Минимальная наработка — 1000 часов.
Минимальный срок сохраняемости — 15 лет.
Устойчивость к вибрации в диапазоне частот от 1 до 1000 Гц при ускорении до 100 м/с².
Стойкость к одиночным механическим ударам с ускорением до 10 000 м/с².

Конкретные значения допустимого тока для каждой контактной цепи следует определять по нормативной документации на исполнение 15Г20 и с учётом сечения проводников, режима нагрузки, температуры окружающей среды и способа монтажа.

Где применяется 2РТТ36БПЭ15Г20В

Разъём востребован в оборудовании, где необходимо обеспечить разъёмное многоконтактное соединение с механической фиксацией и возможностью экранирования кабеля. Типичные области применения:

Стационарные блоки радиоэлектронной аппаратуры.
Промышленные шкафы управления и системы автоматизации.
Контрольно-измерительные приборы и испытательные стенды.
Транспортное и специальное оборудование.
Комплексы связи, телеметрии и передачи сигналов.
Аппаратура, работающая при вибрации, перепадах температуры и повышенных механических нагрузках.

При проектировании соединения необходимо подбирать ответную часть с полностью совпадающими параметрами: серией 2РТТ, размером корпуса 36, схемой контактов 15Г20, назначением контактов и требуемым исполнением кабельной части. Правильно подобранная пара обеспечивает корректное резьбовое сочленение, поляризацию и надёжную передачу питания, сигналов или управляющих цепей.

Преимущества применения

2РТТ36БПЭ15Г20В сочетает в одной конструкции многоконтактность, защищённое исполнение и возможность подключения экранированного кабеля. Использование такого разъёма помогает повысить ремонтопригодность аппаратуры: блок или кабельную сборку можно отсоединять без демонтажа всей проводки.

Серебряное покрытие контактов, пайка проводников, резьбовая фиксация и стойкость к климатическим и механическим нагрузкам делают этот соединитель практичным решением для ответственных электрических соединений. При соблюдении требований к монтажу, распайке и подбору ответной части разъём 2РТТ36БПЭ15Г20В обеспечивает стабильную работу аппаратуры в сложных условиях эксплуатации.
