Назначение соединителя

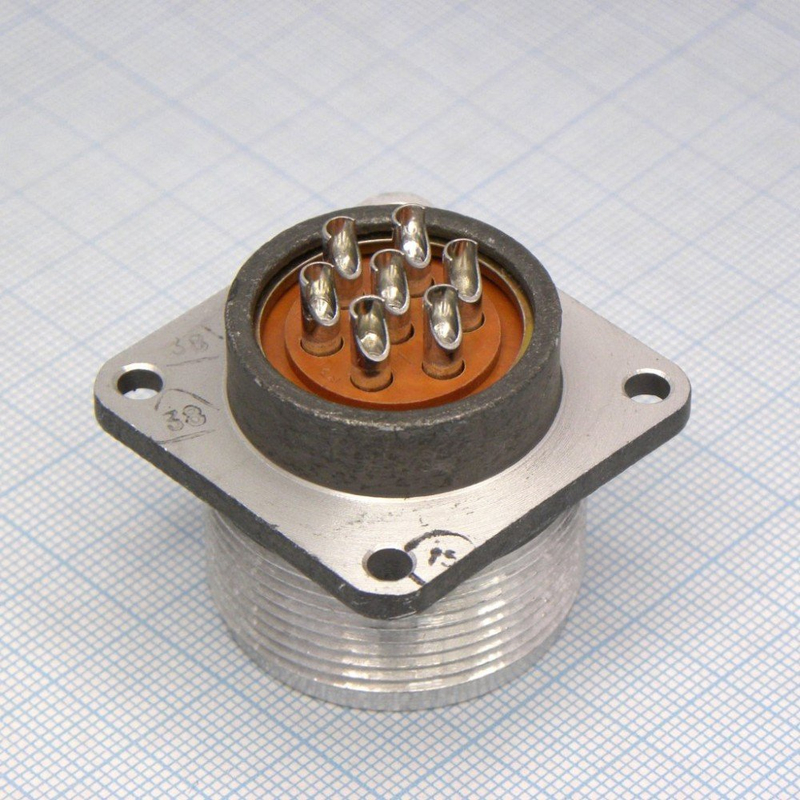

2РТТ36Б7Ш19В Элекон «5» — низкочастотный цилиндрический пылебрызгозащищённый соединитель серии 2РТТ, выполненный в виде блочной вилки. Он предназначен для подключения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения. Артикул изделия — 50730, категория — 2РТТ, производитель — завод «Элекон».

Соединитель применяется в промышленной и военной аппаратуре, где предъявляются повышенные требования к надёжности соединения и устойчивости к внешним воздействиям. Изделие относится к низкочастотным соединителям, то есть рассчитано на передачу сигналов и питающих напряжений в указанном диапазоне частот, а не на сверхвысокочастотные тракты.

Конструктивные особенности

Вилка выполнена без патрубка, имеет цилиндрический корпус и резьбовую фиксацию. Монтаж объёмный, контакты присоединяются пайкой. Такое исполнение обеспечивает механическую прочность соединения и возможность работы в составе блочной аппаратуры.

• Тип изделия: вилка блочная серии 2РТТ.
• Корпус: цилиндрический, пылебрызгозащищённый, без патрубка.
• Фиксация: резьбовая.
• Монтаж: объёмный, пайка контактов.
• Покрытие контактов: как правило, серебряное, что способствует низкому сопротивлению контакта и стабильности электрических параметров.
• Условный размер: 36 мм; типоразмер: 7.

Условный размер 36 мм и типоразмер 7 указывают на габаритное и конструктивное исполнение корпуса и контактной системы. В предоставленных данных не приводится полная схема расположения контактов, поэтому при подборе ответной части следует ориентироваться на маркировку 2РТТ36Б7Ш19В и категорию 2РТТ.

Электрические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное амплитудное напряжение составляет 850 В. Рабочее напряжение может находиться в диапазоне от долей вольта до 700 В в зависимости от конкретной цепи. Рабочий ток на один контакт в имеющемся описании указан на уровне порядка 20–200 А; это значение зависит от конкретного контакта и условий эксплуатации.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Такой параметр характеризует высокую надёжность изоляции при работе в сложных условиях. Серебряное покрытие контактов, применяемое, как правило, в данной серии, обеспечивает низкое переходное сопротивление и стабильность электрических характеристик.

Режимы эксплуатации

Изделие предназначено для эксплуатации в широком диапазоне температур, иногда до –60…+100 °C. Конкретные предельные значения для данного исполнения следует уточнять по документации производителя, однако в предоставленных сведениях указан именно такой диапазон. Пылебрызгозащищённое исполнение корпуса позволяет использовать соединитель в условиях повышенной влажности и запылённости.

Приёмка и выпуск

Товар имеет приёмку категории «5». Обычно такая отметка соответствует уровню военной или специальной приёмки по техническим условиям. Год выпуска, указанный в характеристиках, — 2015. Производитель — завод «Элекон». Артикул — 50730. Категория — 2РТТ.

• Приёмка: «5».
• Год: 2015.
• Артикул: 50730.
• Категория: 2РТТ.
• Производитель: Элекон.

Применение

Соединитель 2РТТ36Б7Ш19В Элекон «5» применяется для подключения электрических цепей в промышленной и военной аппаратуре. Он может использоваться в блоках, стойках и устройствах, где требуется надёжное механическое соединение и устойчивость к внешним воздействиям. Благодаря резьбовой фиксации и пылебрызгозащищённому корпусу изделие подходит для условий, в которых обычные разъёмы могут оказаться недостаточно защищёнными.

Области применения включают низкочастотные тракты, цепи питания и сигнальные цепи постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. При монтаже необходимо учитывать рабочий ток на контакт, допустимое напряжение и температурный диапазон. Сведения о конкретной совместимости с ответными частями в предоставленных данных не описаны; для сопряжения следует использовать изделия серии 2РТТ с подходящим типоразмером и условным размером 36 мм.

Изделие выпускалось с приёмкой категории «5», что подтверждает его предназначение для ответственных применений. При использовании следует руководствоваться эксплуатационной документацией и не превышать указанные электрические и температурные параметры.
