2РТТ36Б7Ш19В «5» — это блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищённого исполнения, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет условный размер корпуса 36 мм, 7 контактов (диаметры: 3 шт. Ø1,5 мм, 3 шт. Ø2,5 мм, 1 шт. Ø3,5 мм) с серебряным покрытием и сопротивлением не более 2,5 мОм (Ø1,5 мм), 1 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм).
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, рабочая температура от -60 до +100 °C, ресурс — 500 циклов соединений-расчленений и наработка не менее 1000 часов.
Изготавливается во всеклиматическом исполнении (В) для внутреннего монтажа (объёмная пайка), с резьбовой фиксацией, без патрубка.

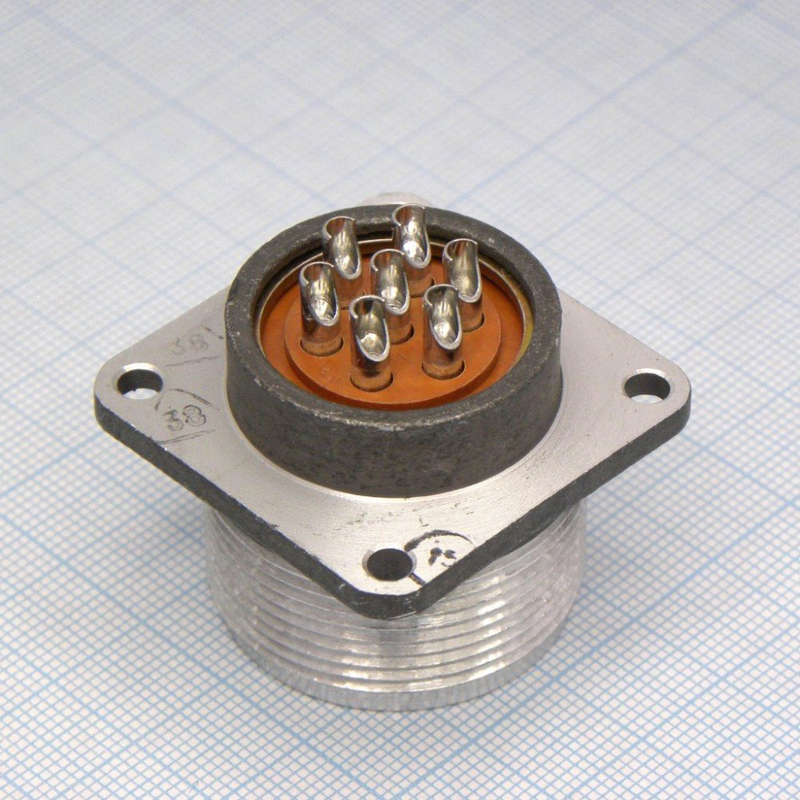

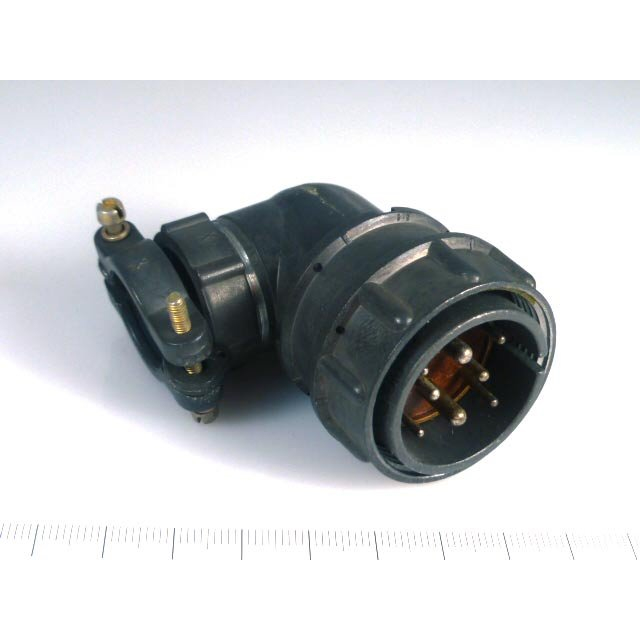

Изображение показывает типичный вид вилки 2РТТ с чёрным цилиндрическим корпусом, золотистыми контактами и резьбовым кольцом.

Расшифровка обозначения

• 2РТТ — тип (пылебрызгозащищённый соединитель).

• 36 — размер корпуса.

• Б — блочный корпус.

• 7 — количество контактов.

• Ш — вилка.

• 19 — сочетание контактов.

• В — всеклиматическое исполнение.
  Маркировка «5» указывает на категорию приёмки (например, войсковая или ОСМ, выпуск примерно 2015 г.).

Применение

Широко используется в электро-, радио- и контрольно-измерительных приборах благодаря надёжности и стойкости к вибрациям (до 5000 Гц), ударам (до 5000 м/с²) и другим механическим воздействиям.
