Назначение и общее описание

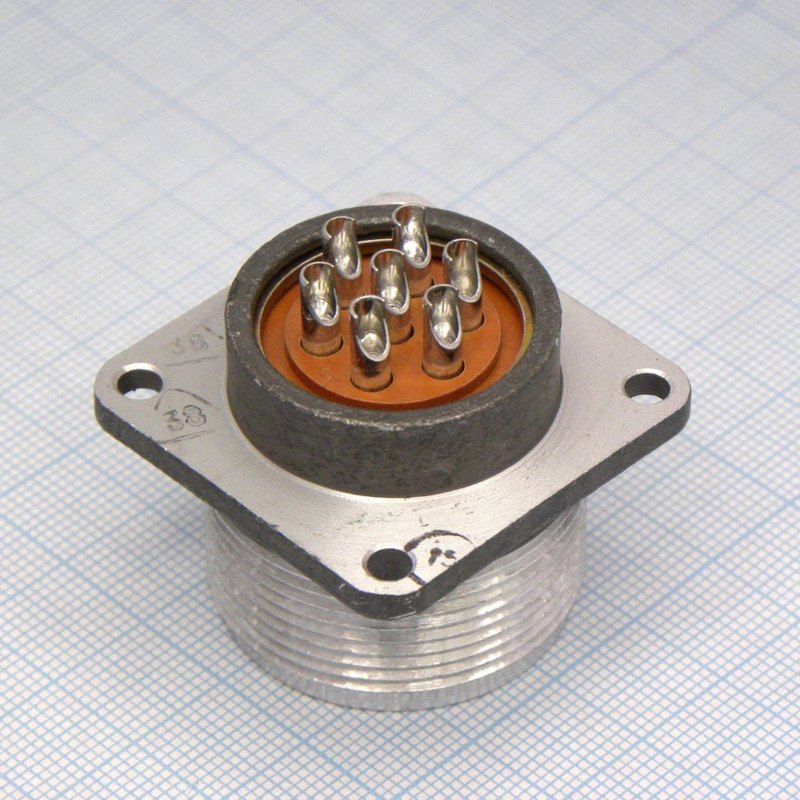

2РТТ36Б7Ш19В (артикул 6180) представляет собой разъём, а именно вилку блочную, относящуюся к серии 2РТТ. Данная серия объединяет низкочастотные цилиндрические соединители, выпускаемые заводом «Элекон» по техническим условиям ГЕ0.364.120ТУ.

Маркировка «2015г „5“» на изделии указывает на то, что разъём выпущен в 2015 году и прошёл приёмку категории «5». Это, вероятно, соответствует войсковой приёмке по техническим условиям, что подтверждает высокие требования к качеству и надёжности изделия.

Серия 2РТТ характеризуется как негерметичная, всеклиматическая, теплостойкая и тропикоустойчивая. Это означает, что соединители предназначены для эксплуатации в широком диапазоне климатических условий, включая повышенную влажность и тропический климат, а также способны выдерживать повышенные температуры.

Технические характеристики

Разъёмы серии 2РТТ предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные электрические параметры

• Рабочее напряжение: от 10 в минус третьей степени до 700 В.
• Рабочий ток на контакт: от 10 в минус седьмой степени до 200 А.
• Количество контактов: до 47 штук.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: 500 циклов.
• Наработка: минимум 1000 часов.

Конструктивные особенности и условия эксплуатации

Условный размер корпуса данного разъёма составляет 36 мм. Рабочая температура окружающей среды — от минус 60 до плюс 100 °C.

Конструкция разъёма представляет собой вилку без патрубка. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и надёжность электрического соединения. Фиксация осуществляется с помощью резьбы. Монтаж разъёма — объёмный, методом пайки.

Применение

Благодаря своим характеристикам, разъём 2РТТ36Б7Ш19В применяется в электрических цепях различных приборов и оборудования, работающих в жёстких условиях. Он рассчитан на эксплуатацию при вибрации с ускорением до 1500 метров в секунду в квадрате, при пониженном атмосферном давлении (1,3 умножить на 10 в минус четвёртой степени Па), а также при повышенной влажности (98% при температуре плюс 40 °C).

Всеклиматическое и тропикоустойчивое исполнение позволяет использовать разъём в регионах с тропическим климатом, а теплостойкость обеспечивает работоспособность при повышенных температурах. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия воды или в вакууме, однако он устойчив к влажности и пониженному давлению в указанных пределах.

Таким образом, 2РТТ36Б7Ш19В является надёжным соединительным элементом для ответственных электрических цепей в приборостроении и оборудовании, где требуются устойчивость к вибрации, влажности и перепадам давления.
