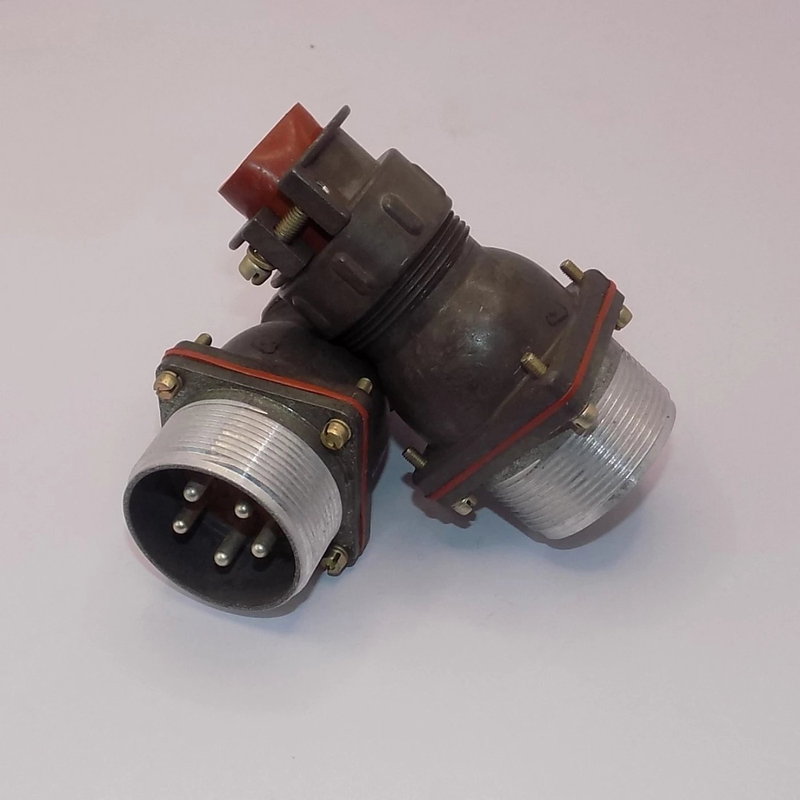

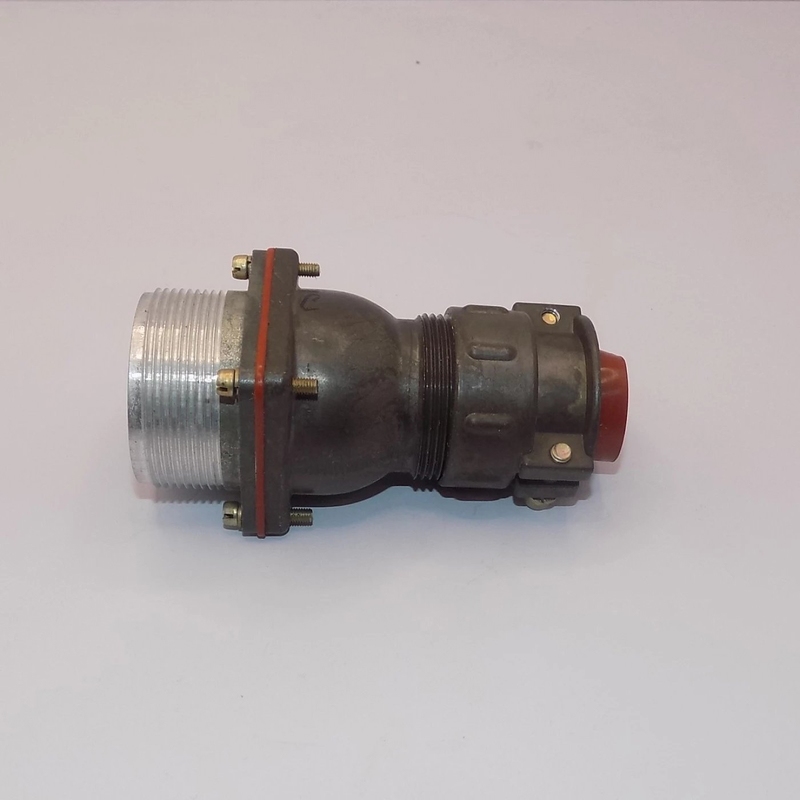

2РТТ36Б5Ш18В — это низкочастотный цилиндрический электрический соединитель (вилка) из серии 2РТТ, применяемый в радио‑ и радиотехнической аппаратуре общего назначения.

Назначение и область применения

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется в системах, где требуется надежное, пылебрызгозащищенное соединение с резьбовой фиксацией положения и высокой механической стойкостью.

Основные характеристики

• Количество контактов — 5.

• Максимальное рабочее напряжение — не более 700–850 В (амплитудное значение, в зависимости от конкретного описания).

• Рабочий ток на контакт — до 50 А.

• Материал корпуса — металл, изолятор — обычно карболит или аналогичный термостойкий материал.

Климатические и механические свойства

Соединитель рассчитан на работу в широком диапазоне температур: примерно от −60 до +100 °C, с возможностью перепадов температур до ±180 °C с учетом нагрева контактов. Предусмотрена устойчивость к воздействию вибрации, пониженному давлению и другим климатическим факторам, что типично для изделий серии 2РТТ.

Конструкция и монтаж

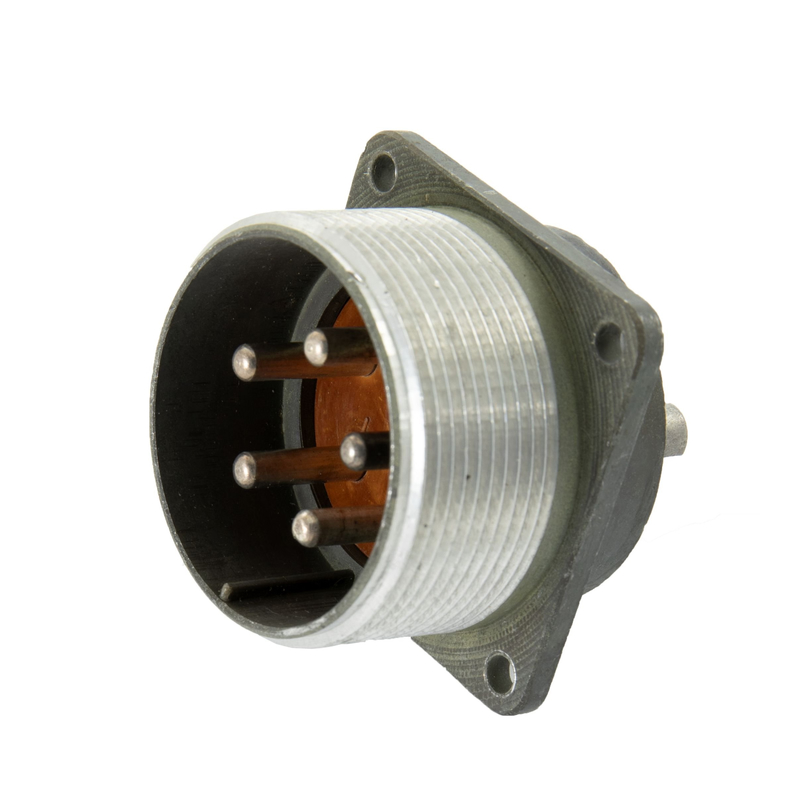

2РТТ36Б5Ш18В выполнен как блочная вилка без патрубка, с резьбовым сочленением и теплостойким, тропико‑ и всеклиматическим исполнением. Монтаж производится пайкой; контакты часто делаются с подпружинивающими элементами для обеспечения надежного прижима и стабильного переходного сопротивления.
