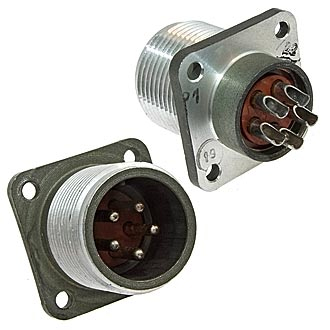

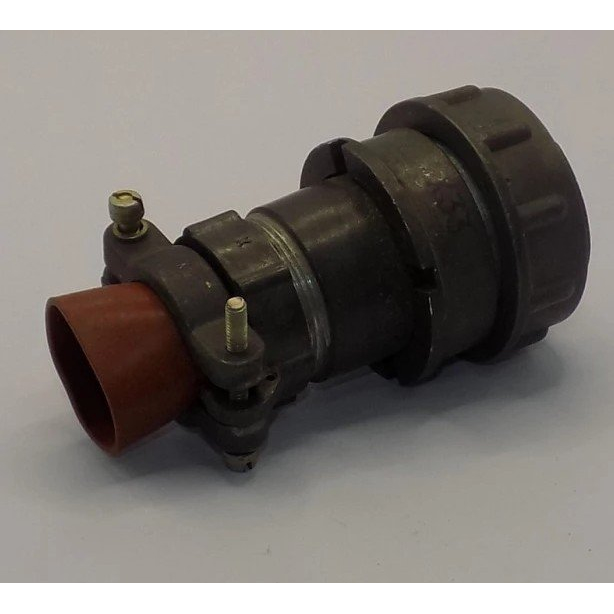

2РТТ36Б4Ш17В 2015г «5» Элекон

Цена:

3250 ₽

В наличии: 45 шт.

Производитель: Элекон

Технические характеристики

2РТТ36Б4Ш17В «ЭЛеКОН» — это низкочастотный цилиндрический соединитель серии 2РТТ, выпускаемый российским производителем ЭЛеКОН. Это пылебрызгозащищённая, негерметичная вилка (или блочный приборный соединитель) объёмного монтажа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель используется в электро‑ и радиооборудовании, где требуются надёжные разъёмные соединения в условиях вибрации, ударов и перепадов температур. Диапазон рабочих температур среды — примерно от −60 до +100 °C, допускается повышенная влажность (до 98% при +40 °C) и пониженное атмосферное давление, что делает его пригодным для всеклиматического применения.

Максимальное рабочее напряжение цепи — до 850 В (амплитудное значение).
Максимальная рабочая частота — до 3 МГц.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Максимальный ток на одиночный контакт — до 20–200 А в зависимости от диаметра контакта (ряд типоразмеров в серии 2РТТ).
Количество сочленений‑расчленений — не менее 500, минимальная наработка — порядка 1000 часов.

Соединитель рассчитан на воздействие синусоидальной вибрации с частотой до 5000 Гц и ускорением порядка 300 м/с², кратковременных ударов с ускорением до 10 000 м/с² и многократных ударов с ускорением до 1500 м/с². Конструкция — цилиндрическая, с резьбовой фиксацией сочленённого положения, материал контактов — серебро, исполнение — негерметичное, теплостойкое и тропикоустойчивое.

Описание

Назначение

2РТТ36Б4Ш17В Элекон «5» — низкочастотный цилиндрический соединитель серии 2РТТ, производимый российской компанией Элекон. Изделие представляет собой пылебрызгозащищённую негерметичную вилку или блочный приборный соединитель объёмного монтажа. Артикул — 50726, категория — 2РТТ.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Он применяется в электро- и радиооборудовании, где требуются надёжные разъёмные соединения в условиях вибрации, ударов и перепадов температур.

Подтверждённые особенности

Тип: низкочастотный цилиндрический соединитель серии 2РТТ.
Исполнение: пылебрызгозащищённое, негерметичное, теплостойкое, тропикоустойчивое.
Монтаж: объёмный.
Фиксация сочленённого положения: резьбовая.
Материал контактов: серебро.
Максимальное рабочее напряжение цепи: до 850 В амплитудного значения.
Максимальная рабочая частота: до 3 МГц.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Количество сочленений-расчленений: не менее 500.
Минимальная наработка: порядка 1000 часов.

Электрические и механические параметры серии

В серии 2РТТ максимальный ток на одиночный контакт составляет от 20 до 200 А в зависимости от диаметра контакта. Соединитель рассчитан на синусоидальную вибрацию с частотой до 5000 Гц и ускорением порядка 300 м/с², кратковременные удары с ускорением до 10 000 м/с² и многократные удары с ускорением до 1500 м/с². Конструкция цилиндрическая, с резьбовой фиксацией сочленённого положения.

Условия эксплуатации и применение

Диапазон рабочих температур среды составляет примерно от −60 до +100 °C. Допускается повышенная влажность до 98 % при +40 °C и пониженное атмосферное давление. Это делает соединитель пригодным для всеклиматического применения.

Изделие используется в электро- и радиооборудовании, где необходимы разъёмные соединения, устойчивые к вибрации, ударам и температурным перепадам. Благодаря серебряным контактам, резьбовой фиксации и защищённому исполнению соединитель подходит для ответственных цепей постоянного и переменного тока в указанных пределах.

Приёмка и данные поставки

Для товара указана приёмка «5», год — 2015. Производитель — Элекон, категория — 2РТТ, артикул — 50726. Название — 2РТТ36Б4Ш17В Элекон «5».
