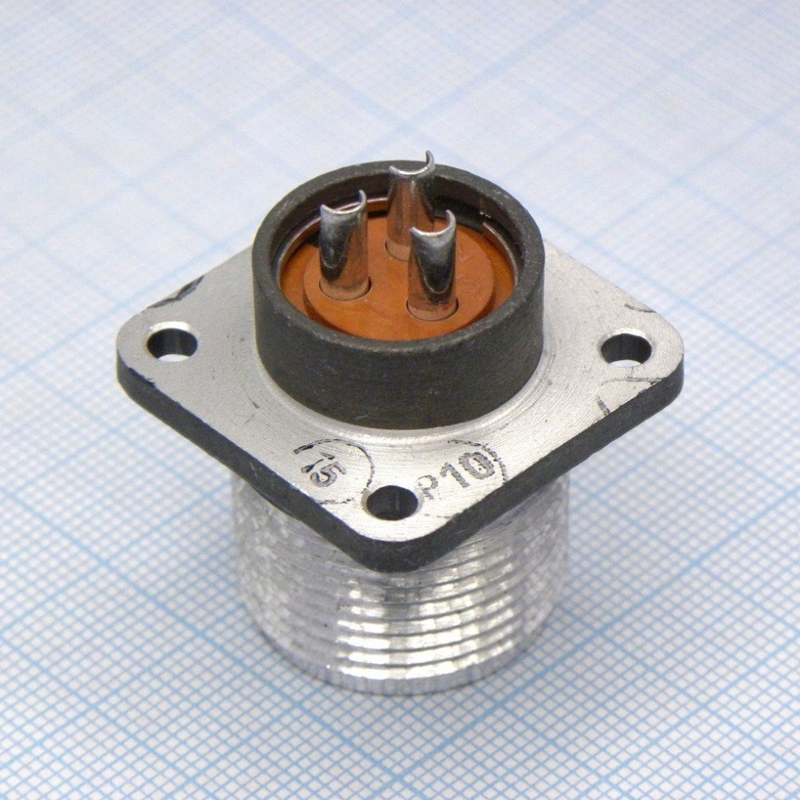

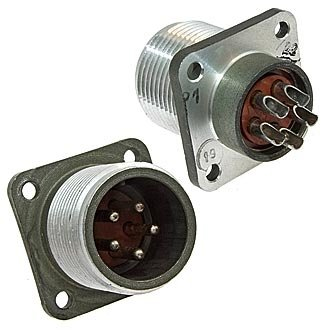

2РТТ36Б4Ш17В: надежный разъем для промышленного оборудования

2РТТ36Б4Ш17В — круглый электрический соединитель серии 2РТТ, предназначенный для создания разъемных соединений в цепях промышленного, транспортного, измерительного и специального оборудования. Такие разъемы применяются там, где важны механическая прочность, устойчивость к вибрациям и надежная передача питания либо управляющих сигналов.

Исполнение 2РТТ36Б4Ш17В относится к многоконтактным штепсельным соединителям. Буква «Ш» в обозначении обычно указывает на вилочную часть с штырями, а конструкция корпуса рассчитана на фиксацию ответной части резьбовым соединением. Это помогает исключить самопроизвольное разъединение при вибрации, ударах и периодических механических нагрузках.

Назначение разъема 2РТТ36Б4Ш17В

Разъемы типа 2РТТ используются для подключения:

• шкафов управления и автоматики;

• электродвигателей, исполнительных механизмов и датчиков;

• измерительных систем;

• кабельных жгутов;

• блоков питания и распределительных устройств;

• оборудования машиностроения, энергетики и транспорта;

• аппаратуры, работающей в условиях вибрации и повышенной запыленности.

Главная задача разъема — обеспечить многократное соединение и отключение кабельных линий без необходимости постоянного демонтажа проводов. Это упрощает обслуживание, диагностику, замену модулей и ремонт оборудования.

Особенности конструкции

Конструкция 2РТТ36Б4Ш17В обычно включает металлический корпус, контактную вставку, изолятор, хвостовик или узел ввода кабеля, а также резьбовой механизм сочленения. Металлическое исполнение повышает стойкость к механическим воздействиям и может обеспечивать экранирующую функцию при использовании в системах, чувствительных к электромагнитным помехам.

Ключевые конструктивные преимущества:

• круглая форма корпуса, удобная для монтажа в ограниченном пространстве;

• резьбовая фиксация ответной части;

• многоконтактная компоновка для передачи нескольких независимых цепей;

• возможность применения в составе кабельных сборок и панельных соединений;

• механическая защита контактной группы;

• устойчивость соединения к вибрационным нагрузкам;

• маркировка контактов для правильной распайки и обслуживания.

Серия 2РТТ ценится в технических системах за унифицированный подход к подключению: ответные части подбирают по совместимости серии, типоразмеру корпуса, схеме расположения контактов, исполнению контактов и способу монтажа.

Что означает маркировка

Обозначение 2РТТ36Б4Ш17В содержит сведения о конструктивном исполнении соединителя. Для точного подбора особенно важно сверять полную маркировку с конструкторской документацией, паспортом изделия и схемой соединений оборудования.

При выборе совместимой ответной части необходимо проверить:

Неправильное сопоставление вставок или контактов может привести к невозможности соединения, повреждению штырей, ошибкам подключения либо нестабильной работе электрической цепи.

Применение в кабельных системах

Разъем 2РТТ36Б4Ш17В может использоваться при изготовлении кабельных жгутов, подключении периферийных устройств, соединении приборных блоков и организации быстроразъемных интерфейсов. При монтаже важно соблюдать технологию разделки кабеля, качество пайки или обжима контактов, правильность установки изоляционных элементов и отсутствие натяжения жил после сборки.

Особое внимание следует уделять следующим моментам:

• соответствию сечения проводника контактной группе;

• надежности электрического контакта;

• соблюдению распайки по нумерации;

• защите кабеля от перегиба у места ввода;

• отсутствию повреждений изоляции;

• чистоте контактов перед соединением;

• полному затягиванию резьбовой части без перекоса.

Для ответственных цепей после монтажа целесообразно выполнить контроль целостности линий, проверку отсутствия межконтактных замыканий и измерение сопротивления контактов.

Преимущества использования 2РТТ36Б4Ш17В

Использование соединителей данной серии помогает повысить ремонтопригодность и надежность оборудования. Вместо жесткого стационарного подключения кабель можно быстро отсоединить от устройства, провести проверку или заменить неисправный узел, сохранив порядок в жгуте и исключив лишние операции с проводниками.

Разъем 2РТТ36Б4Ш17В особенно актуален для систем, где требуются:

• многоконтактные разъемные соединения;

• прочная механическая фиксация;

• упорядоченная коммутация силовых и сигнальных линий;

• устойчивость к промышленным условиям эксплуатации;

• удобство технического обслуживания;

• совместимость с унифицированными компонентами серии 2РТТ.

Таким образом, 2РТТ36Б4Ш17В представляет собой специализированный круглый разъем для создания надежных электрических соединений в аппаратуре и кабельных системах. При его применении решающими факторами остаются точная расшифровка исполнения, проверка схемы контактов, подбор совместимой ответной части и соблюдение требований монтажа.
