Назначение

Соединитель 2РТТ36Б1В предназначен для надежного соединения электрических цепей в электро- и радиоаппаратуре. Он используется для работы в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Также применяется для подключения проводов, кабелей, узлов и блоков. Данный соединитель относится к классу цилиндрических низкочастотных соединителей теплостойкого типа с пылебрызгозащитой, что обеспечивает его работоспособность в сложных условиях эксплуатации.

Конструкция и особенности

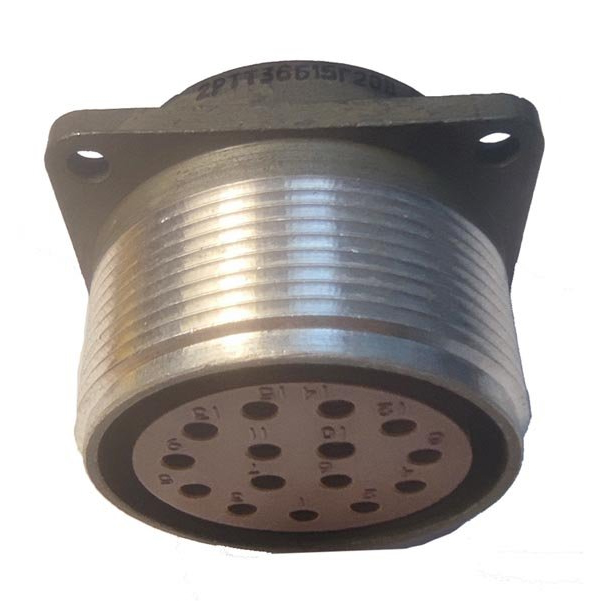

Соединитель 2РТТ36Б1В состоит из вилки и розетки, которые могут быть приборными (блочными) или кабельными. Вид корпуса — блочный (Б), размер корпуса — 36. В обозначении модели также присутствует индекс В, указывающий на всеклиматическое исполнение. Соединитель имеет резьбовую фиксацию и внутренний монтаж. Конструкция обеспечивает пылебрызгозащиту и теплостойкость, что подтверждается заявленными характеристиками.

• Тип соединителя: цилиндрический низкочастотный.
• Вид корпуса: блочный (приборный).
• Размер корпуса: 36.
• Исполнение: всеклиматическое (В).
• Тип фиксации: резьбовая.
• Монтаж: внутренний.

Технические характеристики

Ниже приведены подтверждённые технические параметры соединителя 2РТТ36Б1В.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Выдерживаемая вибрация: до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Выдерживаемые удары: до 10000 метров на секунду в квадрате.
• Пониженное давление: до 1,3 умноженное на 10 в минус 4 степени паскаля.
• Год: 2020.

Применение

Соединитель 2РТТ36Б1В применяется в электро- и радиоаппаратуре для соединения электрических цепей. Он подходит для использования в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Благодаря теплостойкости и пылебрызгозащите, соединитель может эксплуатироваться в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Устойчивость к вибрации, ударам и пониженному давлению делает его пригодным для работы в жёстких условиях, включая авиационную и космическую технику, а также другие области, где требуются надёжные низкочастотные соединения. Соединитель обеспечивает до 500 циклов сочленения-расчленения и минимальную наработку 1000 часов.
