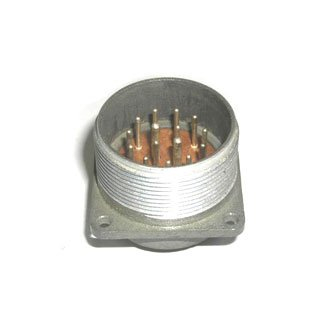

2РТТ36Б1Ш20В — это блочный соединитель цилиндрического типа из серии 2РТТ, предназначенный для надежного соединения в электрических цепях. Он пылебрызгозащищенный, подходит для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• 2РТТ — тип соединителя (негерметичный, всеклиматический).​

• 36 — условный размер корпуса.​

• Б — блочный вид корпуса (для приборного монтажа).​

• 1Ш — конфигурация контактов (15 штук, штыревые).

• 20 — максимальная токовая нагрузка на контакт (20 А).​

• В — всеклиматическое исполнение.​

Технические характеристики

Соединитель выдерживает ток до 20 А на одиночный контакт (диаметр 1,5 мм) и до 180 А общую нагрузку. Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов. Диапазон температур: от -60°C до +100°C, устойчив к вибрациям (до 5000 Гц, 30 g) и ударам (до 1000 g).

Применение и монтаж

Используется для внутреннего монтажа с пайкой, совместим с экранированными и неэкранированными кабелями. Сочленение резьбовое с одношпоночной поляризацией, покрытие контактов — серебро. Соответствует ТУ ГЕ0.364.120.
