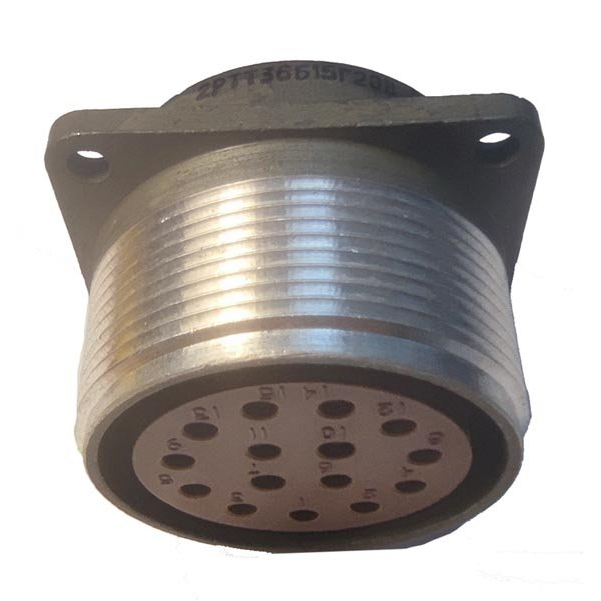

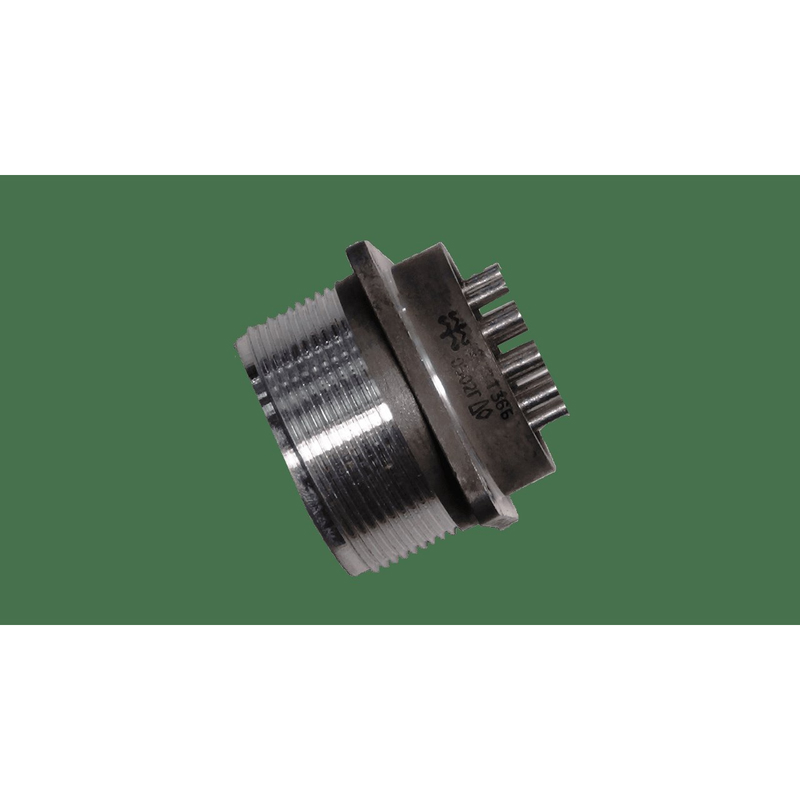

2РТТ36Б15Г20В – это цилиндрический низкочастотный пылебрызгозащищенный соединитель. Он используется для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Соединитель состоит из вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть изготавливается без патрубка, с прямым или угловым патрубком, а кабельная часть - с прямым или угловым патрубком, с резиновым кожухом или без него. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная, покрытие контактов – серебро.

Соединители 2РТТ по ГЕ0.364.120 ТУ взаимосочленяемы с соединителями ШР по ГЕ0.354.107 ТУ и соединителями 2РТ-А по ГЕ0.364.118 ТУ.

Характеристики 2РТТ36Б15Г20В:

• Максимальное рабочее напряжение: 700 В или 850 В

• Максимальная токовая нагрузка на контакт: 20 А (диаметр 1,5 мм) или 35 А (диаметр 2,5 мм)

• Сопротивление изолятора: не менее 1000 МОм

• Сопротивление электрического контакта: не более указанного в технических характеристиках

• Диапазон рабочих температур: от -60°C до +100°C

Условия эксплуатации :

• Вибрация: от 1 до 5000 Гц, ускорение 300 м/с^2

• Одиночные удары: ускорение 10000 м/с^2

• Многократные удары: ускорение 1500 м/с^2

• Пониженное атмосферное давление: 1,3·10^-4 Па

Расшифровка обозначения 2РТТ36Б15Г20В :

• 2РТТ – тип соединителя

• 36 – условный размер корпуса

• Б – блочный вид корпуса

• 15 – количество контактов

• Г – розетка

• 20 – обозначение сочетания контактов (15 контактов)

• В – всеклиматическое исполнение
