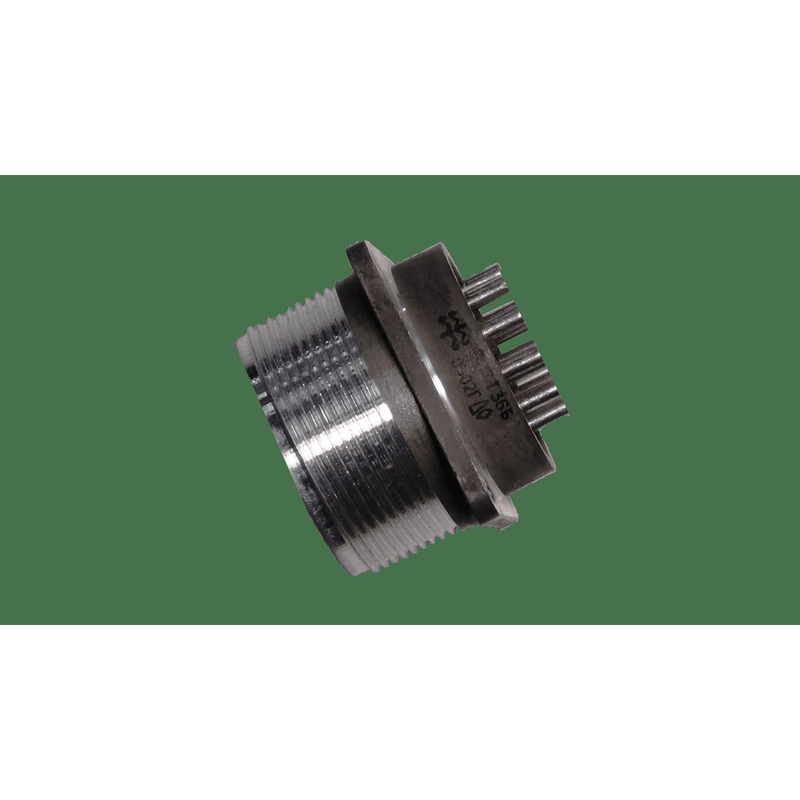

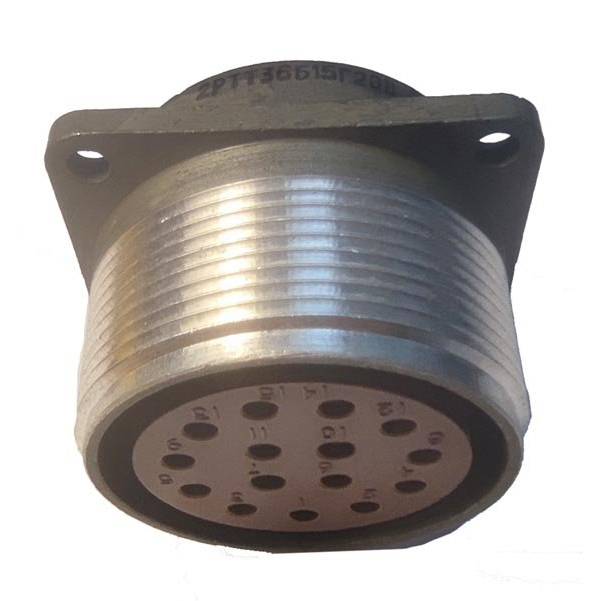

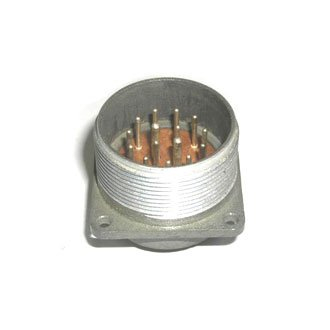

2РТТ36Б15Ш20В (ЗАМЕНА ШР36П15ЭШ4 ВИЛКИ БЛОЧНЫЕ)

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ36Б15Ш20В(ЗАМЕНА ШР36П15ЭШ4 ВИЛ БЛ)

2РТТ36Б15Ш20В — это блочная вилка приборная (пылебрызгозащищённый цилиндрический низкочастотный соединитель) для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Предназначена для внутреннего монтажа с экранированными и неэкранированными кабелями, применяется в электро-, радио- и контрольно-измерительных приборах. Сочленение — резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро. Изготавливается во всеклиматическом исполнении по ТУ ГЕ0.364.120 ТУ.

Расшифровка обозначения

2РТТ — тип соединителя.
36 — условный размер корпуса.
Б — блочный вид корпуса.
15 — количество контактов (13 шт. Ø1,5 мм + 2 шт. Ø2,5 мм).
Ш — вилка.
20 — сочетание контактов.
В — всеклиматическое исполнение.

Технические характеристики

Параметр	Значение
Количество контактов	15 (13×Ø1,5 мм; 2×Ø2,5 мм)
Ток на контакт	20 А (Ø1,5 мм); 35 А (Ø2,5 мм)
Общая токовая нагрузка	До 180 А
Сопротивление контакта	≤2,5 мОм (Ø1,5 мм); ≤1 мОм (Ø2,5 мм)
Рабочая температура	От -60°C до +100°C
Вибрация	1–5000 Гц, 30 g
Удар	До 1000 g (одиночный); 150 g (многократный)
Сочленения	≥500 циклов

Заменой для ШР36П15ЭШ4 является вилка блочная 2РТТ36Б15Ш20В; ответными частями служат розетки кабельные типа ШР36П15НШ4 или ШР36П15НШ4Н.
