Назначение

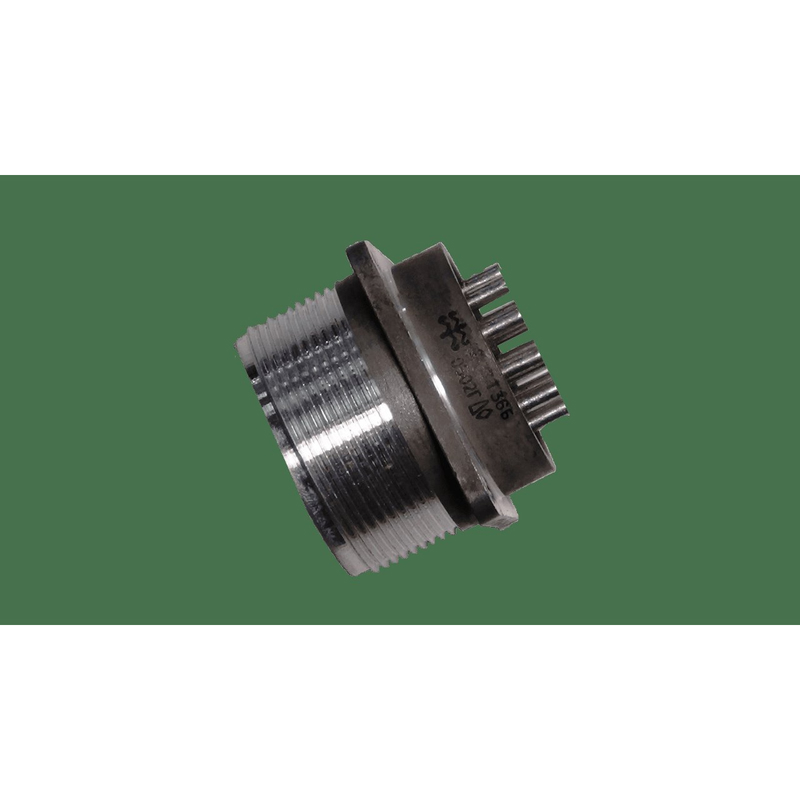

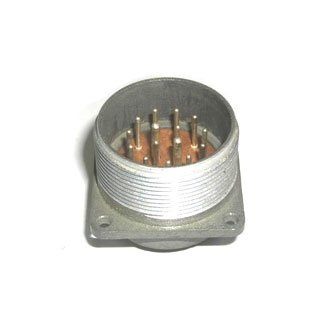

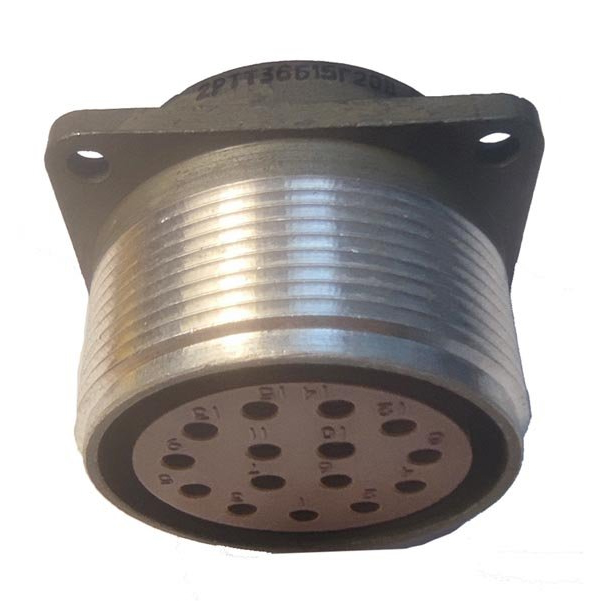

Соединитель 2РТТ36Б15Ш20В представляет собой цилиндрический низкочастотный пылебрызгозащищённый соединитель в виде блочной вилки. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение в составе приборных и блочных конструкций. По данным каталога, соединитель выпускается во всеклиматическом исполнении по ТУ ГЕ0.364.120.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 15.
• Покрытие контактов — серебряное.
• Максимальная токовая нагрузка на контакт — до 35 А для сечения 2,5 мм².
• Общая максимальная токовая нагрузка — до 180 А.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Устойчивость к механическому удару — до 1500 м/с².
• Ресурс сочленений-расчленений — не менее 500 циклов.
• Тип сочленения — резьбовое, с одношпоночной поляризацией.
• Способ монтажа — внутренний.
• Исполнение — всеклиматическое по ТУ ГЕ0.364.120.

Конструкция и расшифровка обозначения

Обозначение 2РТТ36Б15Ш20В построено по принятой для данной серии схеме. Оно указывает на тип соединителя, размер корпуса, конструктивное исполнение корпуса, число контактов, вид изделия, сочетание контактов и климатическое исполнение.

• 2РТТ — тип соединителя.
• 36 — условный размер корпуса.
• Б — блочный корпус.
• 15 — количество контактов.
• Ш — вилка.
• 20 — сочетание контактов.
• В — всеклиматическое исполнение.

Применение и совместимость

Соединитель предназначен для эксплуатации в электрических цепях постоянного и переменного тока с указанными параметрами. Он может использоваться в приборных применениях, где требуется блочная вилка с 15 контактами, резьбовым сочленением и одношпоночной поляризацией. Пылебрызгозащищённое исполнение и всеклиматическое исполнение по ТУ ГЕ0.364.120 определяют область применения, связанную с внутренним монтажом.

Замена ШР36П15ЭШ4

Модель 2РТТ36Б15Ш20В является заменой вилки блочной ШР36П15ЭШ4. По предоставленным данным, замена сохраняет совместимость по габаритам, контактам и электрическим параметрам для приборных применений. Это позволяет использовать соединитель в тех же цепях и монтажных условиях, где ранее применялась ШР36П15ЭШ4.

Приёмка и идентификация

Товар имеет приемку «5». Артикул товара — 6163. Категория — 2РТТ. Производитель в предоставленных данных не указан. Название товара: 2РТТ36Б15Ш20В (ЗАМЕНА ШР36П15ЭШ4 ВИЛКИ БЛОЧНЫЕ) «5».

При подборе соединителя следует учитывать подтверждённые параметры: 15 контактов с серебряным покрытием, токовую нагрузку до 35 А на контакт при сечении 2,5 мм², общую нагрузку до 180 А, напряжение до 850 В, частоту до 3 МГц, температурный диапазон от минус 60 °C до плюс 100 °C, сопротивление изоляции не менее 5000 МОм и ресурс не менее 500 сочленений-расчленений. Эти характеристики определяют применение изделия в составе электрических соединений приборного и блочного назначения.
