Назначение

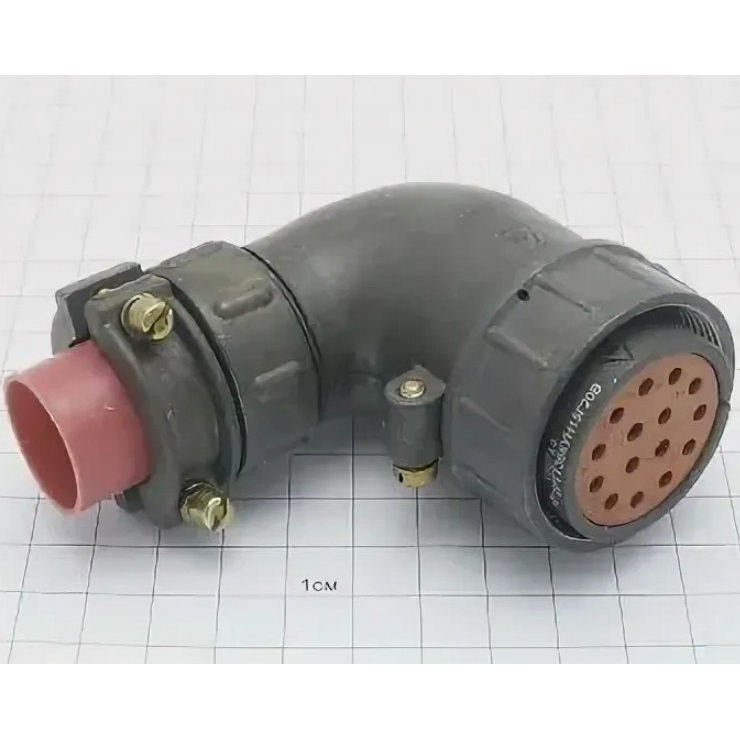

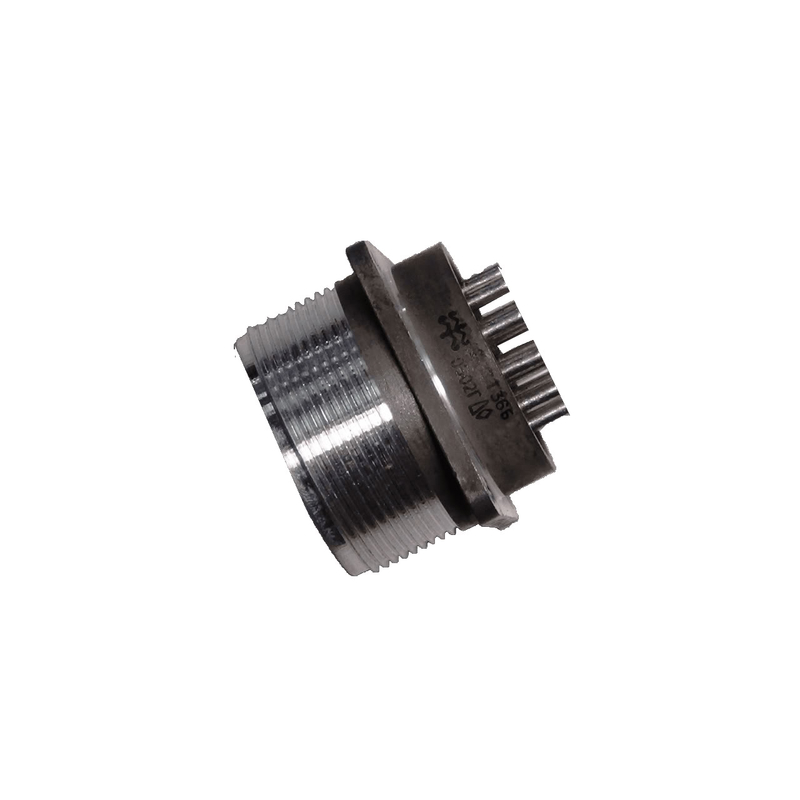

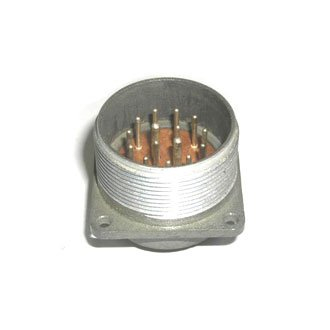

2РТТ36Б15Ш20В Элекон «5» — блочная вилка цилиндрического низкочастотного соединителя пылебрызгозащищённого типа. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие применяется для внутреннего монтажа, в том числе с экранированными и неэкранированными кабелями. Соединитель выпускается во всеклиматическом исполнении, что подтверждает возможность его использования в различных условиях эксплуатации.

Электрические параметры и контактная система

Контактная система

Соединитель имеет 15 контактов. Из них 13 контактов диаметром 1,5 мм рассчитаны на ток до 20 А на контакт, а 2 контакта диаметром 2,5 мм — на ток до 35 А. Общая токовая нагрузка составляет до 180 А.

• Сопротивление контакта для диаметра 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта для диаметра 2,5 мм — не более 1 мОм.
• Покрытие контактов — серебро.
• Сопротивление изоляции — не менее 5000 МОм.

Такие параметры обеспечивают стабильную передачу электрического сигнала и питания в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Условия эксплуатации и надёжность

Соединитель рассчитан на работу при вибрации с частотой от 1 до 5000 Гц и ускорением до 30 g. Он выдерживает одиночные удары с ускорением до 1000 g.

• Пониженное давление — 1,3 умножить на 10 в минус четвёртой степени Па.
• Температура — до +100 °C.
• Наработка — не менее 1000 часов.
• Количество соединений и расчленений — до 500.

Перечисленные характеристики подтверждают пригодность изделия для ответственных условий эксплуатации, включая воздействие вибрации, ударов и пониженного давления.

Совместимость и особенности монтажа

Сочленение соединителя — резьбовое с одношпоночной поляризацией корпусов. Это обеспечивает надёжное механическое соединение и правильную ориентацию ответных частей.

2РТТ36Б15Ш20В Элекон «5» совместим с соединителями ШР по ТУ ГЕ0.354.107 ТУ и с соединителями 2РТ-А по ТУ ГЕ0.364.118 ТУ. Изделие производится заводом «Элекон» по ТУ ГЕ0.364.120 ТУ.

В карточке товара указаны артикул 50724, категория 2РТТ, приёмка «5» и год 2015. Соединитель предназначен для монтажа с экранированными и неэкранированными кабелями и выполнен в пылебрызгозащищённом исполнении.
