Назначение и область применения

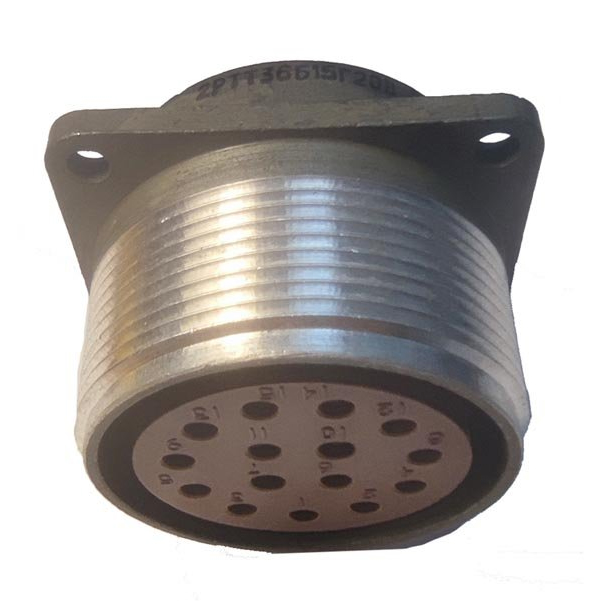

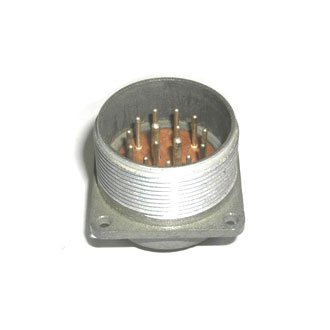

2РТТ36Б15Ш20В — это низкочастотный цилиндрический соединитель пылебрызгозащищённого типа с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель относится к категории 2РТТ и применяется для коммутации электрических сигналов и силовых цепей в аппаратуре, где требуется устойчивость к воздействию пыли и брызг, а также надёжное механическое соединение с резьбовой фиксацией ответной части. Благодаря сочетанию компактных габаритов и высокой токовой нагрузочной способности, данная блочная вилка востребована в промышленном оборудовании, измерительных комплексах, бортовых системах и других устройствах, работающих в условиях вибраций, перепадов температур и повышенной влажности.

Конструктивное исполнение «блочная вилка без патрубка» — индекс «Б» в обозначении — позволяет устанавливать соединитель непосредственно на корпус прибора или коммутационную панель. Модификация «Ш20В» определяет конкретный вариант исполнения корпуса и расположения контактов. Соединитель рассчитан на многократные сочленения и расчленения, что делает его удобным для обслуживания и замены отдельных узлов аппаратуры.

Подтверждённые особенности и технические характеристики

Соединитель имеет условный размер корпуса 36 и оснащён 15 контактами. Из них 13 контактов выполнены диаметром 1,5 мм и 2 контакта — диаметром 2,5 мм. Такое сочетание позволяет разделить цепи с разной токовой нагрузкой в пределах одного соединителя: контакты меньшего диаметра предназначены для сигнальных цепей, а контакты увеличенного диаметра — для силовых линий.

Основные электрические и эксплуатационные параметры:

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 20 А.
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — до 35 А.
• Общая токовая нагрузка на соединитель — до 180 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Диапазон рабочих частот — до 3 МГц.
• Материал контактов — серебро.

Соединитель выполнен в негерметичном исполнении, однако относится к пылебрызгозащищённому типу, что обеспечивает защиту контактной группы от прямого попадания пыли и водяных брызг при эксплуатации. Изделие является теплостойким, тропико- и всеклиматическим, что подтверждает возможность применения в широком диапазоне климатических зон и условий окружающей среды.

Механическая и климатическая устойчивость

Соединитель рассчитан на эксплуатацию при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g) и механические удары многократного действия с ускорением до 10000 метров на секунду в квадрате (1000 g). Допустимая работа при пониженном атмосферном давлении составляет 1,3 на 10 в минус четвёртой степени Паскаля, что позволяет использовать соединитель в условиях высокогорья и разреженной атмосферы.

Надёжность и ресурс

Изделие характеризуется следующими показателями надёжности:

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Благодаря серебряному покрытию контактов обеспечивается стабильно низкое переходное сопротивление и высокая коррозионная стойкость контактных поверхностей даже при длительном хранении и эксплуатации в условиях повышенной влажности. Резьбовая фиксация гарантирует плотное и надёжное соединение ответных частей, исключающее самопроизвольное расчленение при вибрационных и ударных нагрузках.

Габаритные размеры

Максимальный диаметр корпуса соединителя составляет около 45 мм. Установочные размеры: A равно 34 мм, B равно 42 мм. Компактные габариты позволяют размещать соединитель в ограниченном пространстве приборных отсеков и коммутационных панелей, не снижая при этом удобства монтажа и обслуживания.

Комплектация и применение

Соединитель 2РТТ36Б15Ш20В поставляется как отдельное изделие и предназначен для монтажа на корпус аппаратуры. Ответная кабельная часть подбирается из соответствующей серии 2РТТ с совместимым условным размером корпуса 36 и идентичной схемой расположения контактов. Артикул изделия — 80133. Данные о производителе, стране производства, сертификатах, гарантийных обязательствах и конкретном составе комплекта поставки в исходных материалах не указаны, поэтому перед заказом рекомендуется уточнять эти сведения в документации на конкретную партию.
