2РТТ36Б15Г20В 2015г «5» Элекон

Цена:

3000 ₽

В наличии: 66 шт.

Производитель: Элекон

Технические характеристики

2РТТ36Б15Г20В — это низкочастотный цилиндрический соединитель пылебрызгозащищенного типа производства завода Элекон (исполнение «5»), предназначенный для надежного соединения в электрических цепях.

Соединитель используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Он состоит из вилки и розетки, которые могут быть приборными или кабельными, с резьбовым соединением и одношпоночной поляризацией корпусов.

Рабочий ток на контакт — от 20 до 200 А, сопротивление контактов — 0,6–15 мОм, сопротивление изоляции — не менее 5000 МОм. Рабочая температура от -60 до +100 °C, количество сочленений — до 500, монтаж — объемный пайкой для внутреннего установки во всеклиматическом исполнении.

Условный размер корпуса — 36 (2РТТ36), блочный тип (Б), 15 контактов диаметром 5,5 мм и 20 мм? (Г20В указывает на групповые контакты и всеклиматическое исполнение В), покрытие контактов — серебро, без патрубка. Предназначен для экранированного или неэкранированного кабеля.

Описание

2РТТ36Б15Г20В

2РТТ36Б15Г20В: надежное соединение для электрических цепей

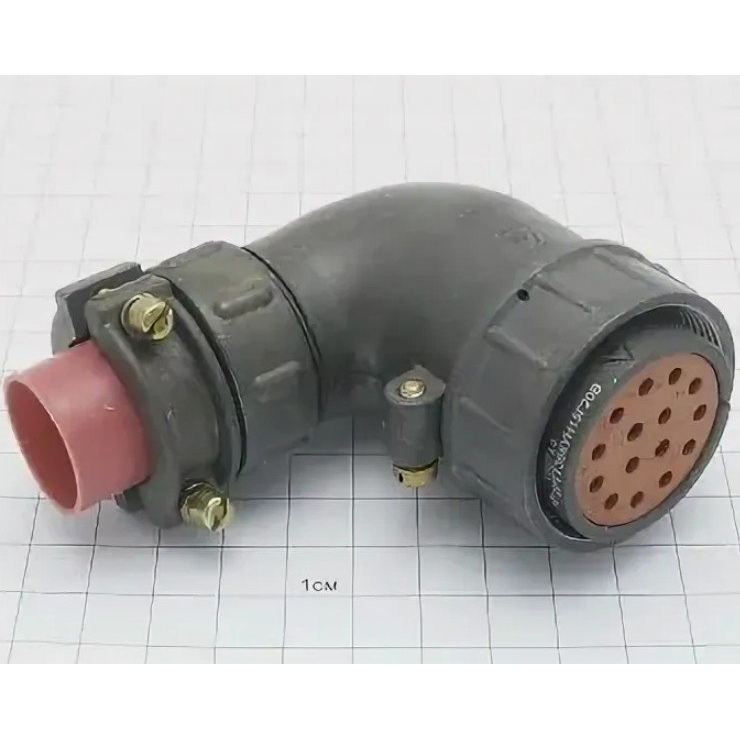

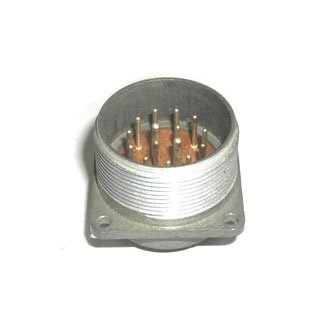

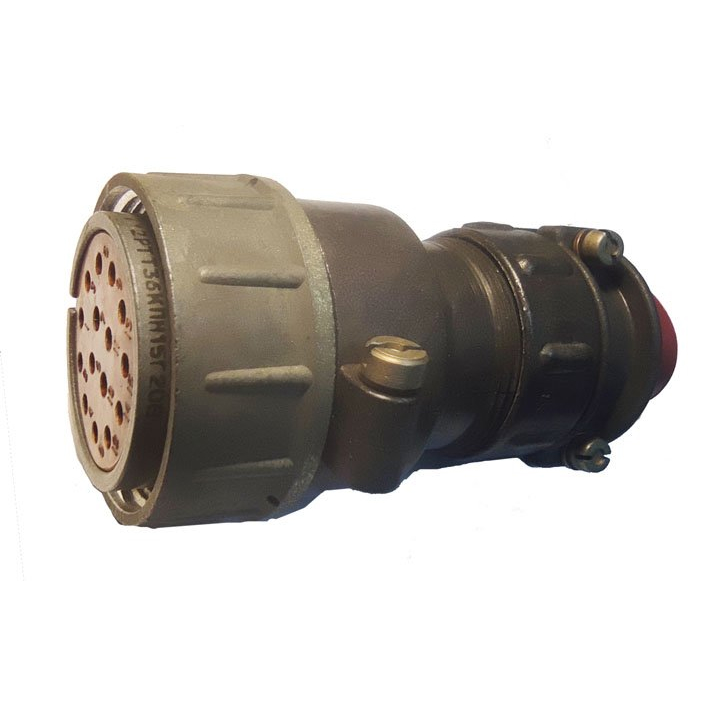

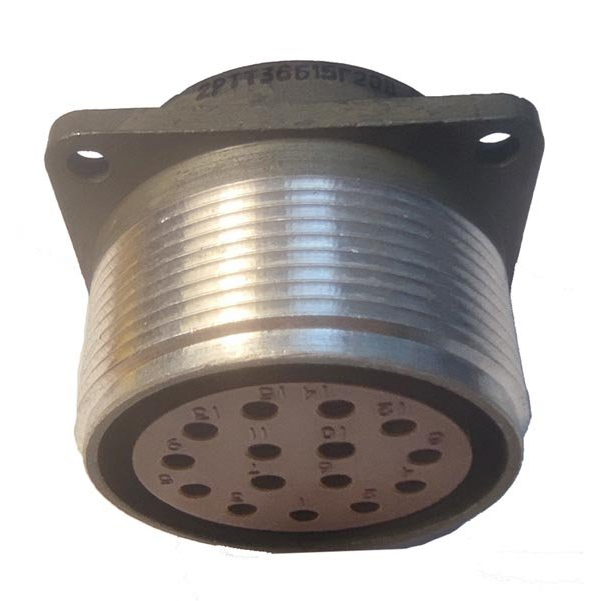

2РТТ36Б15Г20В — цилиндрический низкочастотный электрический соединитель, предназначенный для разъемного подключения цепей постоянного и переменного тока в составе промышленной, радиоэлектронной и специальной аппаратуры. Модель относится к серии 2РТТ и выполнена в виде приборной розетки с блочным корпусом, рассчитанной на внутренний монтаж.

Назначение соединителя

Разъем 2РТТ36Б15Г20В применяется для соединения проводов, кабелей, узлов и функциональных блоков оборудования. Резьбовое сочленение обеспечивает прочную фиксацию ответной части и помогает сохранять стабильность электрического контакта в условиях вибрационных и механических воздействий.

Изделие может использоваться в системах управления, измерительных комплексах, источниках питания, радиоаппаратуре, промышленном оборудовании и другой технике, где требуется многоконтактное разъемное соединение.

Расшифровка маркировки

Обозначение 2РТТ36Б15Г20В содержит ключевую информацию о конструкции соединителя:

Обозначение	Значение
2РТТ	Серия цилиндрических низкочастотных соединителей
36	Условный размер корпуса
Б	Блочное исполнение корпуса
15	Количество контактов
Г	Исполнение розетки
20	Вариант расположения контактов
В	Всеклиматическое исполнение

Для типоразмера 2РТТ36 с 15 контактами обычно предусмотрено 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое распределение удобно для одновременной передачи управляющих сигналов и питания по отдельным цепям.

Технические особенности

Соединитель 2РТТ36Б15Г20В рассчитан на эксплуатацию в цепях с частотой до 3 МГц и напряжением до 850 В в соответствии с характеристиками серии. Контакты имеют серебряное покрытие, а монтаж выполняется пайкой, что способствует надежности электрического соединения.

К основным особенностям относятся:

Резьбовое соединение для надежной механической фиксации.
Одношпоночная поляризация корпуса, предотвращающая неправильное сочленение.
15-контактная конфигурация.
Серебряное покрытие рабочих контактов.
Объемный монтаж пайкой.
Всеклиматическое исполнение для применения в широком диапазоне условий.
Негерметичная конструкция для внутреннего монтажа.

Пример применения

Например, 2РТТ36Б15Г20В может использоваться на панели измерительного или управляющего блока: розетка закрепляется на корпусе прибора, а ответная кабельная часть подключается к жгуту. После соединения и затяжки резьбового узла формируется устойчивое многоконтактное подключение, пригодное для передачи питания и управляющих сигналов.

Важные параметры выбора

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса 36, число контактов, схему их расположения и поляризацию. Также важно проверить соответствие сечения проводников допустимой токовой нагрузке конкретных контактов и использовать исполнение, подходящее для условий эксплуатации оборудования. Соединители серии 2РТТ могут быть взаимосочленяемы с отдельными совместимыми сериями, однако совместимость следует подтверждать по технической документации конкретного изделия.
