2РТТ36Б15Г20В

Цена: ПОД ЗАКАЗ

В наличии: 25 шт.

2021 5: 25 шт

Технические характеристики

2РТТ36Б15Г20В

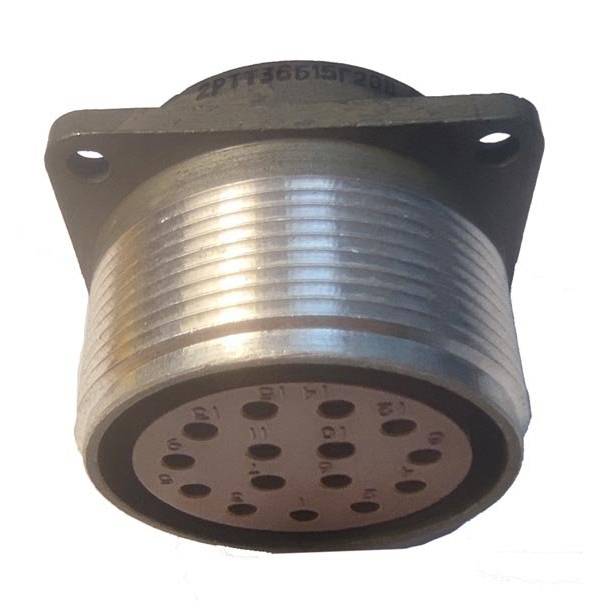

2РТТ36Б15Г20В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для крепления на панели (приборная блочная розетка без патрубка).

Назначение и область применения

Соединитель 2РТТ36Б15Г20В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Предназначен для объемного монтажа в аппаратуре общепромышленного и специального назначения, в т.ч. в условиях воздействия пыли и брызг (пылебрызгозащищённый вариант).

Контактная часть

Розетка имеет 15 контактов: 13 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм. Контакты выполняются, как правило, со серебряным покрытием, что обеспечивает низкое сопротивление контакта: не более 2,5 мОм для контактов Ø1,5 мм и не более 1 мОм для Ø2,5 мм.

Электрические и эксплуатационные параметры

Максимальная токовая нагрузка на контакт: до 20 А для контактов Ø1,5 мм и до 35 А для Ø2,5 мм, с суммарной нагрузкой на изделие до порядка 180 А.
Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм, амплитудное рабочее напряжение цепи до 700–850 В.

Климатические и механические условия

Соединитель рассчитан на всеклиматическое исполнение: рабочая температура от −60 до +100 °C, относительная влажность до 98% при +40 °C. Выдерживает синусоидальную вибрацию до 300 м/с² (примерно 30g) в диапазоне частот 1–5000 Гц, многократные удары до ускорения около 1500 м/с², а также пониженное давление до примерно 1,3·10⁻⁴ Па.

Конструкция и ресурс

Разъем выполнен с резьбовой фиксацией сочленённого положения, тип корпуса «Б» соответствует блочному исполнению без патрубка. Минимальная наработка составляет порядка 1000 часов, количество сочленений–расчленений — не менее 500, а срок сохраняемости может достигать 15 лет.

Описание

2РТТ36Б15Г20В

2РТТ36Б15Г20В: надежное соединение для электрических цепей

2РТТ36Б15Г20В — цилиндрический низкочастотный электрический соединитель, предназначенный для разъемного подключения цепей постоянного и переменного тока в составе промышленной, радиоэлектронной и специальной аппаратуры. Модель относится к серии 2РТТ и выполнена в виде приборной розетки с блочным корпусом, рассчитанной на внутренний монтаж.

Назначение соединителя

Разъем 2РТТ36Б15Г20В применяется для соединения проводов, кабелей, узлов и функциональных блоков оборудования. Резьбовое сочленение обеспечивает прочную фиксацию ответной части и помогает сохранять стабильность электрического контакта в условиях вибрационных и механических воздействий.

Изделие может использоваться в системах управления, измерительных комплексах, источниках питания, радиоаппаратуре, промышленном оборудовании и другой технике, где требуется многоконтактное разъемное соединение.

Расшифровка маркировки

Обозначение 2РТТ36Б15Г20В содержит ключевую информацию о конструкции соединителя:

Обозначение	Значение
2РТТ	Серия цилиндрических низкочастотных соединителей
36	Условный размер корпуса
Б	Блочное исполнение корпуса
15	Количество контактов
Г	Исполнение розетки
20	Вариант расположения контактов
В	Всеклиматическое исполнение

Для типоразмера 2РТТ36 с 15 контактами обычно предусмотрено 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Такое распределение удобно для одновременной передачи управляющих сигналов и питания по отдельным цепям.

Технические особенности

Соединитель 2РТТ36Б15Г20В рассчитан на эксплуатацию в цепях с частотой до 3 МГц и напряжением до 850 В в соответствии с характеристиками серии. Контакты имеют серебряное покрытие, а монтаж выполняется пайкой, что способствует надежности электрического соединения.

К основным особенностям относятся:

Резьбовое соединение для надежной механической фиксации.
Одношпоночная поляризация корпуса, предотвращающая неправильное сочленение.
15-контактная конфигурация.
Серебряное покрытие рабочих контактов.
Объемный монтаж пайкой.
Всеклиматическое исполнение для применения в широком диапазоне условий.
Негерметичная конструкция для внутреннего монтажа.

Пример применения

Например, 2РТТ36Б15Г20В может использоваться на панели измерительного или управляющего блока: розетка закрепляется на корпусе прибора, а ответная кабельная часть подключается к жгуту. После соединения и затяжки резьбового узла формируется устойчивое многоконтактное подключение, пригодное для передачи питания и управляющих сигналов.

Важные параметры выбора

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса 36, число контактов, схему их расположения и поляризацию. Также важно проверить соответствие сечения проводников допустимой токовой нагрузке конкретных контактов и использовать исполнение, подходящее для условий эксплуатации оборудования. Соединители серии 2РТТ могут быть взаимосочленяемы с отдельными совместимыми сериями, однако совместимость следует подтверждать по технической документации конкретного изделия.
