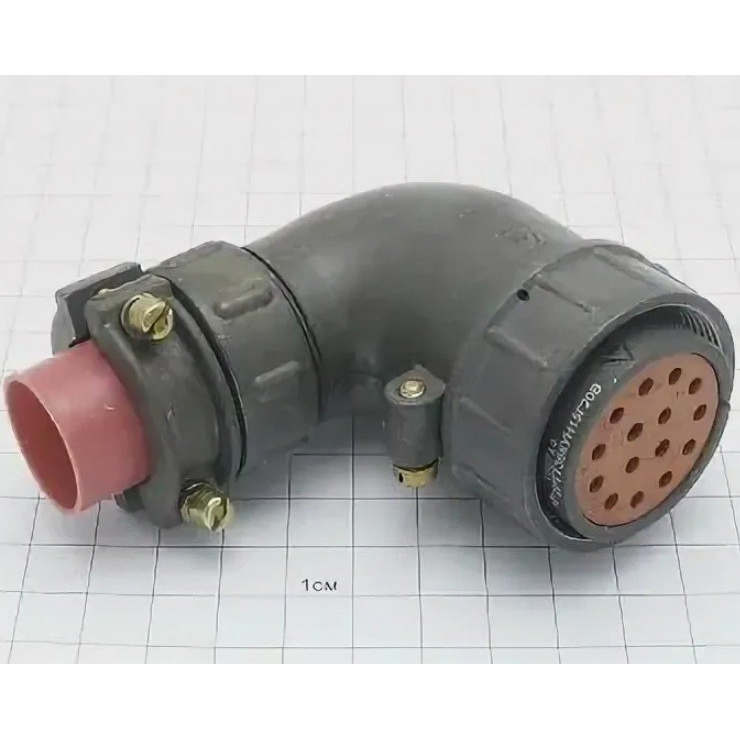

Назначение соединителя 2РТТ36 Н\Г Элекон «5»

Разъём 2РТТ36 Н\Г «5» производства завода «Элекон» относится к серии 2РТТ — теплостойким, пылебрызгозащищённым цилиндрическим низкочастотным соединителям ручного сочленения. Такие изделия применяются для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока.

Обозначение «5» указывает на приёмочный контроль по приёмке «5» в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ). Данный соединитель предназначен для эксплуатации в составе электрооборудования, где требуется надёжное механическое и электрическое соединение цепей при воздействии неблагоприятных климатических факторов.

Подтверждённые технические особенности

Соединители 2РТТ36 рассчитаны на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, а амплитудное значение напряжения на контакт достигает 850 В. Изделие выпускается во всеклиматическом исполнении с рабочим диапазоном температур примерно от минус 60 °C до плюс 100 °C, что позволяет применять его в сложных климатических и тропических условиях.

Условный диаметр корпуса у 2РТТ36 составляет 36 мм. Часть «Н» в обозначении указывает на кабельную розетку с прямым патрубком и гайкой для монтажа неэкранированного кабеля, а «Г» — на вилку такого же типоразмера. Исходя из типономинала «18», данная конструкция имеет 5 контактов диаметром 3,5 мм с серебряным покрытием. Тип соединителя — негерметичный, всеклиматический.

• Максимальная токовая нагрузка на один контакт — до 50 А, суммарная нагрузка на соединитель — не более 250 А.
• Сопротивление контакта — не более 0,75 мОм для контакта диаметром 3,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сочленение — резьбовое, со шпонкой поляризации (одношпоночное).
• Число гарантированных сочленений-расчленений — не менее 500.
• Минимальная наработка — порядка 1000 часов.
• Минимальный срок сохраняемости при хранении по ГОСТ — не менее 15 лет.
• Устойчивость к вибрации — диапазон до 5 кГц при ускорениях порядка 300 метров на секунду в квадрате.
• Работа при пониженном атмосферном давлении и влажности до 98 процентов при температуре плюс 40 °C.

Область применения и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель 2РТТ36 Н\Г «5» востребован в составе оборудования, работающего на открытом воздухе, в помещениях с повышенной влажностью, а также в регионах с холодным и тропическим климатом. Он подходит для внутреннего объёмного монтажа, то есть для установки внутри корпусов приборов, блоков и шкафов, где требуется разъёмное соединение электрических цепей.

Резьбовое сочленение со шпонкой поляризации обеспечивает механическую прочность и исключает неправильную стыковку ответных частей. Устойчивость к вибрации с ускорениями порядка 300 метров на секунду в квадрате и к пониженному атмосферному давлению делает изделие пригодным для подвижной техники и высотных условий. Серебряное покрытие контактов диаметром 3,5 мм снижает переходное сопротивление, что важно при токах до 50 А на контакт.

Изделие имеет приёмку «5» и выпущено в 2016 году. Для подбора ответной части, монтажа кабеля и схемы подключения контактов следует уточнять конкретное исполнение, например 2РТТ36КПН5Г18В или 2РТТ36КПН5Ш18В.
