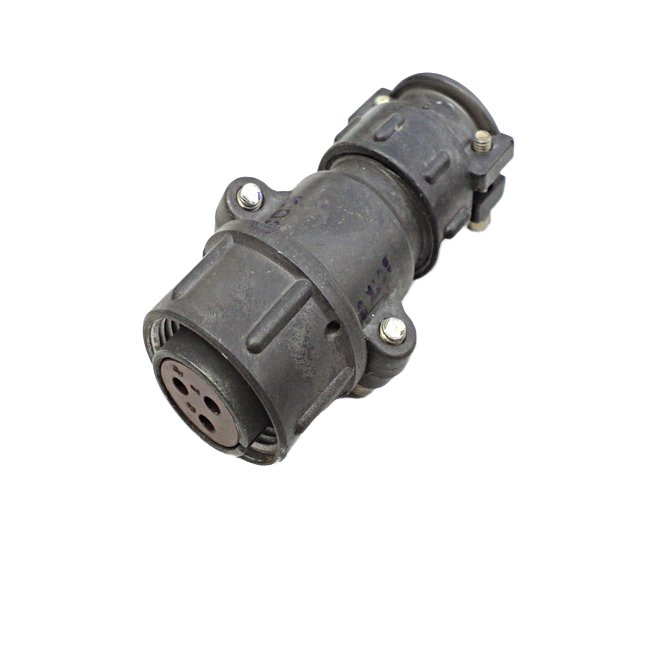

2РТПК3НШ3-А «5»

Цена:

2600 ₽

Технические характеристики

2РТПК3НШ3-А

2РТПК3НШ3-А (вероятно, обозначающее модель вроде 2РТ32ПК8НШ3-А или близкой из серии 2РТ) — это приборная розетка (или вилка) из линейки низкочастотных цилиндрических соединителей общего назначения. Она применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей постоянного и переменного тока (до 3 МГц).

Назначение

Разъём предназначен для монтажа в приборах с неэкранированными кабелями или на панелях. Используется в условиях переменных температур, вибраций и ударов, с климатическим исполнением УХЛ (умеренный и холодный климат). Количество контактов — обычно 3 или 8 штук диаметром 2,5 мм.

Технические характеристики

Рабочий ток на контакт: 25 А (общий до 75–175 А в зависимости от модели).
Максимальное напряжение: до 700–850 В (постоянного тока или амплитудное).
Сопротивление контакта: не более 1 мОм, изоляции — не менее 1000–5000 МОм.
Метод монтажа: пайка, сочленение резьбовое (до 500 циклов).
Рабочая температура: от -60°C до +180°C.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию (1–1000 Гц, до 100–300 м/с²), механические удары (до 10 000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление (1,3·10^{-4} Па). Материал контактов — серебро или никель.

Описание

Назначение

2РТПК3НШ3-А «5» — приборная розетка из линейки низкочастотных цилиндрических соединителей общего назначения серии 2РТ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре и монтируется в приборах с неэкранированными кабелями либо на панелях.

Конструкция рассчитана на эксплуатацию в условиях переменных температур, вибраций и ударов. Климатическое исполнение — УХЛ, то есть умеренный и холодный климат. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Конструктивные особенности

Соединитель относится к цилиндрическим низкочастотным разъёмам общего назначения. Количество контактов — обычно 3 или 8 штук диаметром 2,5 мм. Метод монтажа — пайка; сочленение резьбовое, ресурс которого достигает 500 циклов.

Материал контактов — серебро или никель.
Сочленение резьбовое, до 500 циклов.
Монтаж пайкой.
Приёмка «5».

Технические характеристики

Рабочий ток на контакт составляет 25 А, общий ток — до 75–175 А в зависимости от модели. Максимальное напряжение — до 700–850 В постоянного тока или амплитудное. Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

Рабочий диапазон температур — от минус 60 °C до плюс 180 °C. Такие параметры позволяют использовать разъём в аппаратуре, работающей в широком диапазоне климатических и механических воздействий.

Устойчивость к внешним воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–1000 Гц с ускорением до 100–300 м/с². Механические удары: одиночные — до 10 000 м/с², многократные — до 1500 м/с². Сохраняет работоспособность при пониженном давлении 1,3·10⁻⁴ Па.

Применение

Разъём 2РТПК3НШ3-А «5» применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Он устанавливается на панелях приборов и в устройствах с неэкранированными кабелями. Благодаря стойкости к вибрации, ударам, пониженному давлению и широкому температурному диапазону соединитель подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях умеренного и холодного климата.

Артикул изделия — 4973, категория — 2РТП. Производитель в предоставленных данных не указан.
