Назначение разъёма 2РТПК30НШ1-А «5»

2РТПК30НШ1-А «5» — цилиндрический электрический разъём серии 2РТ, предназначенный для электрического соединения цепей в составе приборов и кабельных линий. Серия 2РТ выполнена в теплостойком исполнении нормальных габаритов. Изделие применяется в условиях климата УХЛ и рассчитано на эксплуатацию при повышенных механических нагрузках.

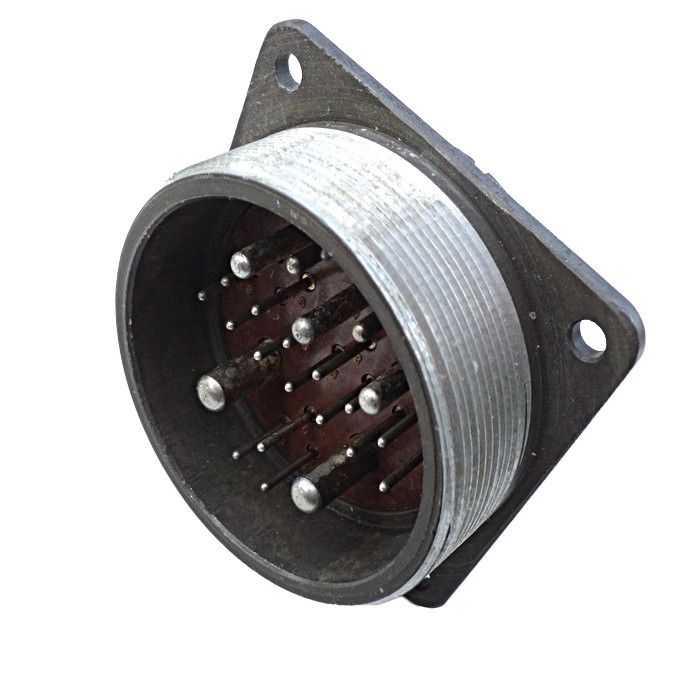

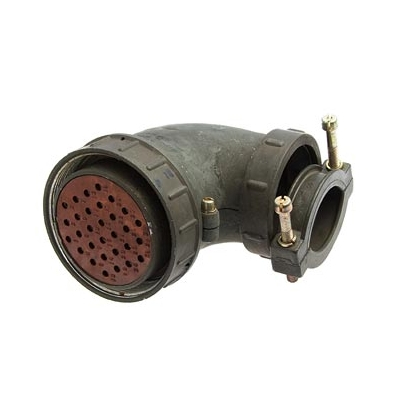

Разъём построен по схеме «приборная часть — кабельная часть». Приборная часть выполнена в виде вилки (штыревой части), кабельная часть имеет прямой патрубок для ввода кабеля. Соединение ориентировано на работу с неэкранированным кабелем.

Расшифровка обозначения

• 2РТ — серия: разъём теплостойкий цилиндрический нормальных габаритов.
• 30 — условный размер корпуса и конфигурация по количеству и диаметрам контактов. Для типоразмеров с индексом «30» часто применяется комбинированная группа контактов, например часть контактов диаметром 1,5 мм и часть диаметром 2,5 мм.
• ПК — исполнение с прямым патрубком, позволяющее подключать кабель через патрубок; «П» — прямой, «К» — с патрубком.
• Н — исполнение для неэкранированного кабеля с соответствующей концевой гайкой.
• Ш — вилка (штырь) в приборной части; в кабельной части обозначение условно следует виду приборной части, с которой она сочленяется.
• 1 и -А — вариант сочетания контактов и конструктивное исполнение, то есть группа контактов по диаметрам и расположению, модификация «А».

Электрические характеристики

Типовые параметры для разъёмов 2РТ близкого типоразмера с ориентиром на исполнение 2РТ32ПК10НГ1-А, применяемое для группы с 10 контактами, включают следующие значения. Количество контактов — 10, в комбинации 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм. Максимальный ток на контакт составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм. Суммарная токовая нагрузка достигает 160 А. Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Контакты изготовлены из серебра или серебра с никелевым покрытием. Номинальное напряжение цепи амплитудное — до 850 В. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Для разъёмов 2РТ с большим количеством контактов, типоразмеров 55 и 60, максимальное рабочее напряжение составляет до 700 В, ток на контакт — до 20–80 А в зависимости от диаметра контакта, а сопротивление контактов уменьшается с ростом диаметра.

Механическая и климатическая стойкость

По данным для аналогичных разъёмов серии 2РТ, включая 2РТ32ПК10НГ1-А и ШР32ПК10НГ1, наработка составляет не менее 1000 часов. Количество циклов сочленения и расчленения — не менее 500. Диапазон частот синусоидальной вибрации — примерно от 1 до 1000 или до 5000 Гц в зависимости от исполнения. Ускорение вибрации находится в пределах порядка 100–300 м/с², что соответствует 10–30 g. Механический удар одиночного действия — до 5000–10000 м/с², то есть 500–1000 g. Многократный удар — порядка 300–1500 м/с².

Разъёмы серии негерметичные, климатическое исполнение УХЛ, что подразумевает работу при пониженных и умеренных температурах.

Применение и приёмка

Разъём 2РТПК30НШ1-А «5» применяется для подключения неэкранированного кабеля к приборной части в составе электротехнических и радиотехнических изделий, где требуются теплостойкость, нормальные габариты и стойкость к вибрации, ударам и климатическим воздействиям умеренного и холодного климата. Приёмка изделия — «5».
