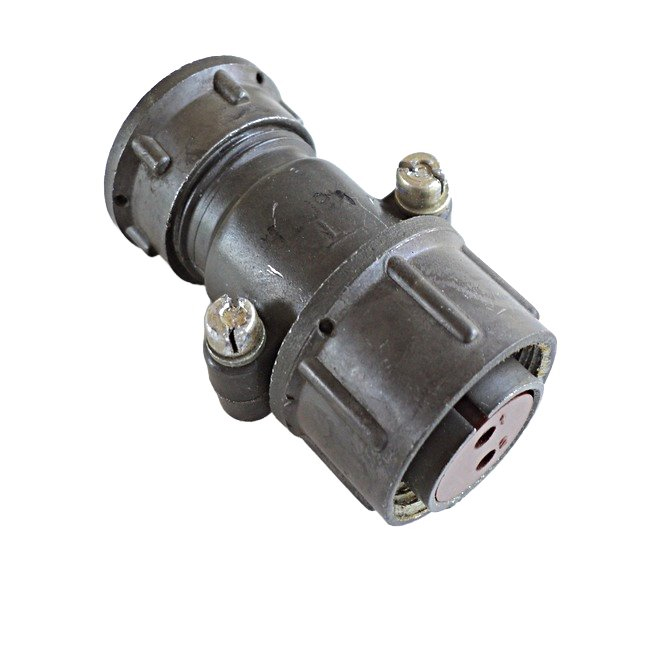

Назначение соединителя 2РТП6ЭШ6-А «5»

2РТП6ЭШ6-А «5» — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное электрическое соединение в приборах как с внутренним, так и с наружным монтажом при условии защиты от пыли и влаги.

Климатическое исполнение УХЛ позволяет эксплуатировать соединитель в широком диапазоне условий, характерных для умеренного и холодного климата. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Технические характеристики

Электрические параметры изделия рассчитаны на работу в составе ответственных цепей радиоаппаратуры. Основные значения приведены ниже.

• Рабочий ток на контакт — 25 А.
• Максимальное напряжение постоянного тока — до 700 В.
• Диаметр контактов — 2,5 мм, покрытие — серебряное.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 2.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Наработка — не менее 1000 часов.
• Срок хранения — не менее 20 лет.

Соединитель выдерживает синусоидальную вибрацию с частотой от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате, одиночные механические удары с ускорением до 10 000 метров на секунду в квадрате, а также линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Устойчивость к внешним воздействиям

Перечисленные нагрузки позволяют применять розетку в аппаратуре, работающей в условиях вибрации, тряски и ударных воздействий. Сочетание теплостойкого исполнения и широкого температурного диапазона делает изделие пригодным для длительной эксплуатации без потери контактных свойств.

Конструкция и особенности

Модель имеет прямой патрубок, обозначенный как П2, и гайку, обозначенную как Ш6. Исполнение негерметичное, теплостойкое. Способ монтажа — пайка, вид сочленения — резьбовой. Совместимость предусмотрена с соединителями типов ШР и 2РТТ.

Кабельное исполнение розетки предполагает подсоединение к кабелю, что удобно при построении жгутов и кабельных сборок внутри блоков и между ними. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при многократных сочленениях и перепадах температуры.

Применение

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Его используют для коммутации цепей питания и сигнальных цепей, где требуется рабочий ток до 25 А и напряжение до 700 В постоянного тока.

Розетка подходит для внутреннего монтажа в приборах, а при обеспечении защиты от пыли и влаги — и для наружного монтажа. Взаимная совместимость с соединителями ШР и 2РТТ расширяет область применения и упрощает замену элементов в уже эксплуатируемых изделиях.
