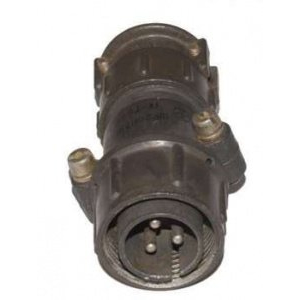

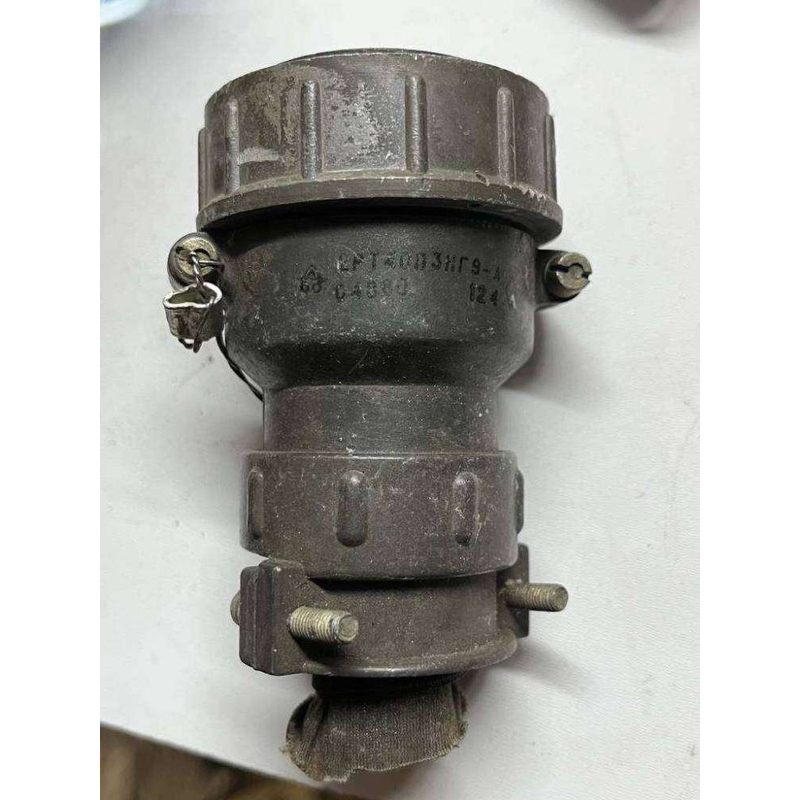

2РТП3НГ3-А «5»

Цена:

1350 ₽

Технические характеристики

2РТП3НГ3‑А «5» — это типовая блочная приборная (розеточная) часть соединителя серии 2РТ, предназначенная для разъёмного соединения электрических цепей в аппаратуре и распределительных устройствах. В маркировке «5» обычно обозначает номер гнездового блока или его конструктивно‑размерную группу, а не размер отверстий или количество контактов.

Соединитель 2РТП3НГ3‑А используется в электрических цепях постоянного и переменного тока (до частот порядка единиц мегагерц) при напряжениях до примерно 850 В (амплитудное значение). Применяется в приборах, станциях, пультах управления, контрольно‑измерительной и радиоэлектронной аппаратуре, где требуется надёжное и быстроразъёмное соединение проводов или кабелей.

Негерметичное исполнение (НГ), рассчитанное на эксплуатацию в обычных климатических условиях (климатика УХЛ).
Приборная (розеточная) часть выполнена в виде блока с фиксированным числом гнёздовых контактов; диаметр и количество контактов зависят от конкретной модификации серии 2РТ.
Контактная система рассчитана на многократную коммутацию (сотни сочленений) и имеет малое сопротивление контактов, что важно для сигналов и силовых линий.

Общая токовая нагрузка зависит от числа и диаметра контактов, но для отдельных контактов серии 2РТ допустимые токи обычно находятся в диапазоне нескольких ампер (для мелких диаметров) до десятков ампер (для более крупных).
Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч мегаом, что обеспечивает высокую электрическую прочность между соседними цепями.
Соединитель рассчитан на работу в условиях вибраций и механических ударов, типичных для промышленной и мобильной аппаратуры.

Описание

Назначение изделия

2РТП3НГ3-А «5» представляет собой типовую блочную приборную (розеточную) часть соединителя серии 2РТ. Изделие предназначено для разъёмного соединения электрических цепей в аппаратуре и распределительных устройствах. Основная функция — обеспечение быстрого и надёжного сочленения и расчленения проводов и кабелей без применения специального инструмента.

Соединитель применяется в электрических цепях постоянного и переменного тока с частотами до порядка единиц мегагерц при напряжениях до примерно 850 В (амплитудное значение). Такие параметры позволяют использовать изделие как в силовых, так и в сигнальных линиях.

Конструктивные особенности

Приборная часть выполнена в виде блока с фиксированным числом гнёздовых контактов. Диаметр и количество контактов зависят от конкретной модификации серии 2РТ. В маркировке «5» обозначен номер гнездового блока или его конструктивно-размерная группа, а не размер отверстий и не количество контактов.

Контактная система рассчитана на многократную коммутацию — сотни сочленений — и имеет малое сопротивление контактов, что важно как для передачи сигналов, так и для силовых линий. Сопротивление изоляции в нормальных условиях обычно не ниже нескольких тысяч мегаом, что обеспечивает высокую электрическую прочность между соседними цепями.

Исполнение и условия эксплуатации

Негерметичное исполнение (НГ), рассчитанное на эксплуатацию в обычных климатических условиях.
Климатическое исполнение УХЛ.
Работоспособность в условиях вибраций и механических ударов, типичных для промышленной и мобильной аппаратуры.

Область применения

Соединитель 2РТП3НГ3-А используется в приборах, станциях, пультах управления, контрольно-измерительной и радиоэлектронной аппаратуре, где требуется надёжное и быстроразъёмное соединение проводов или кабелей.

Общая токовая нагрузка зависит от числа и диаметра контактов. Для отдельных контактов серии 2РТ допустимые токи обычно находятся в диапазоне от нескольких ампер для мелких диаметров до десятков ампер для более крупных.

Приёмка

Изделие имеет приёмку «5».
