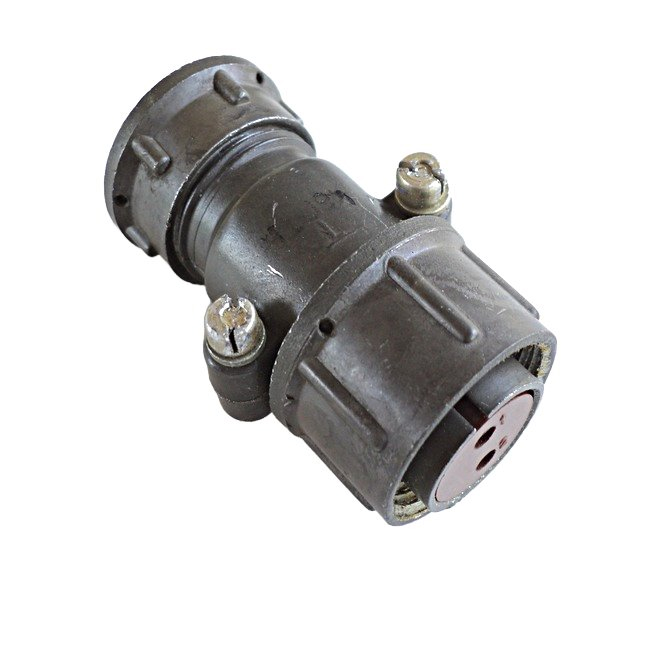

Назначение разъёма 2РТП3ЭШ3А «5»

2РТП3ЭШ3А «5» — это цилиндрический разъём (соединитель) серии 2РТ(А), предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700–850 В. Изделие применяется там, где требуется надёжное электрическое соединение с фиксацией и, при необходимости, защита от электромагнитных помех. Артикул позиции — 4970, категория — 2РТ.

Разъём относится к приборной части и представляет собой вилку (штырь) без патрубка, что определяет способ его монтажа и область использования. Конструкция рассчитана на эксплуатацию в составе промышленного и специального оборудования, где предъявляются повышенные требования к стабильности контакта.

Расшифровка маркировки 2РТП3ЭШ3А «5»

Обозначение построено по системе маркировки серии 2РТ. Понимание каждого элемента позволяет правильно подобрать разъём под конкретную задачу.

• «2РТ» — тип разъёма: теплостойкий цилиндрический соединитель нормальных габаритов.
• «П» — приборная часть без патрубка.
• «3» — количество контактов равно трём.
• «Э» — исполнение для экранированного кабеля.
• «Ш» — вилка (штырь) в приборной части.
• «3» — сочетание контактов.
• «А» — исполнение серии 2РТ(А).
• «5» — приёмочное обозначение, указанное в характеристиках позиции.

Подтверждённые технические характеристики

Максимальный ток на контакт составляет от 20 до 40 А в зависимости от диаметра контакта, который лежит в диапазоне от 1,5 до 5,5 мм. Переходное сопротивление контактов минимально: 0,0025 Ом для контактов диаметром 1,5 мм и до 0,0003 Ом для контактов диаметром 5,5 мм. Контактная группа выполнена из серебра, что обеспечивает стабильность электрических параметров.

Разъём выдерживает вибрационные нагрузки в диапазоне от 1 до 10000 Гц, а также механические удары. Сопротивление изоляции составляет не менее 1000 МОм. Рабочее напряжение достигает 700–850 В. Указанные параметры подтверждены в описании серии и определяют применимость изделия в цепях с повышенными требованиями к надёжности.

Исполнение «Э» означает, что разъём предназначен для работы с экранированным кабелем, что позволяет снизить уровень помех и сохранить целостность сигнала в условиях насыщенной электромагнитной обстановки.

Применение и особенности эксплуатации

Разъём 2РТП3ЭШ3А «5» используется в приборных и кабельных соединениях как для экранированных, так и для неэкранированных кабелей. Благодаря прочной фиксации и защите от помех он востребован в промышленных системах, включая HVAC и рефрижерацию, где важны устойчивость к вибрации и надёжный контакт.

Приборное исполнение без патрубка удобно для установки непосредственно на корпус прибора. Вилка (штыревая часть) обеспечивает подключение ответной части с гарантированным усилием фиксации. Три контакта позволяют коммутировать силовые и сигнальные цепи в рамках одного соединения.

Сочетание серебряных контактов, широкого диапазона рабочих токов и стойкости к вибрации делает разъём пригодным для оборудования, работающего в тяжёлых условиях. Приёмочное обозначение «5» указывает на определённый уровень приёмки, заявленный для данной позиции.

Ключевые параметры одной строкой

1. Тип: цилиндрический разъём серии 2РТ(А).
2. Исполнение: приборная часть, вилка (штырь), без патрубка.
3. Число контактов: три.
4. Кабельное исполнение: для экранированного кабеля.
5. Напряжение: до 700–850 В.
6. Частота: до 3 МГц.
7. Ток на контакт: 20–40 А.
8. Диаметр контактов: 1,5–5,5 мм.
9. Материал контактов: серебро.
10. Сопротивление изоляции: не менее 1000 МОм.
11. Вибрация: 1–10000 Гц.
12. Приёмка: «5».
