Назначение соединителя 2РТП31НГ3А «5»

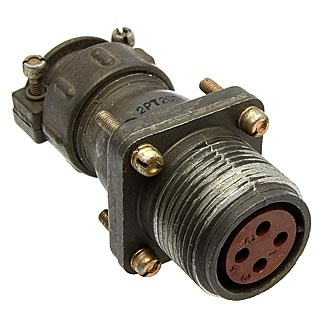

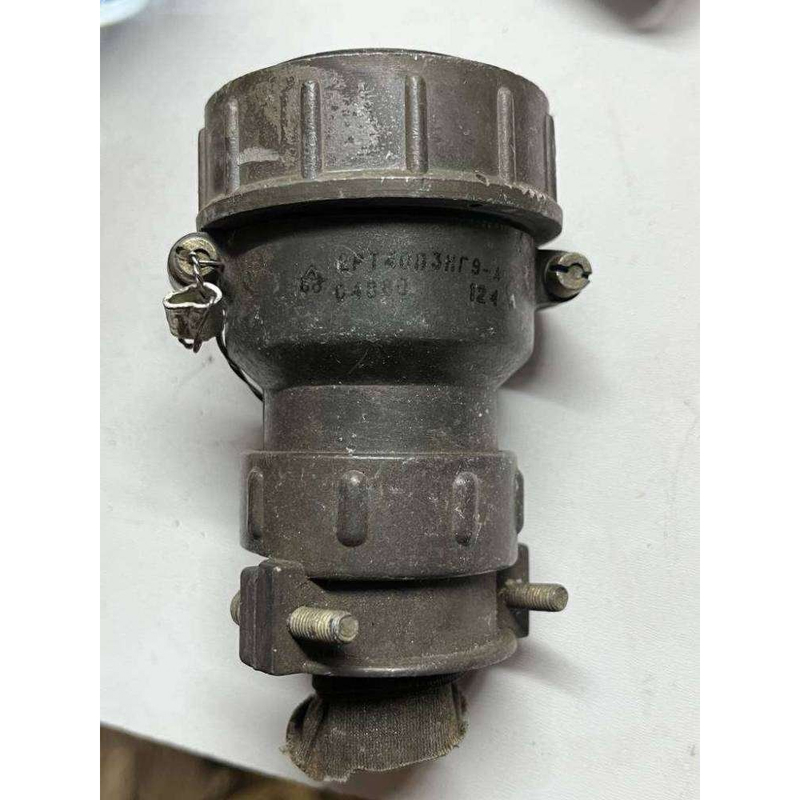

2РТП31НГ3А «5» — это электрический соединитель (разъём) серии 2РТ, предназначенный для передачи сигналов и электрической мощности в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РТП и представляет собой вилку или розетку с патрубком и гайкой, рассчитанную на присоединение неэкранированного кабеля.

Основное назначение разъёма — обеспечение надёжного и разъёмного электрического контакта между блоками, узлами и кабельными сборками аппаратуры. Конструкция с патрубком и накидной гайкой позволяет фиксировать кабель и обеспечивать герметичный монтаж, что делает соединитель пригодным как для внутренних, так и для наружных условий эксплуатации.

Приборное исполнение, обозначенное в маркировке буквой «П», указывает на применение изделия в составе приборов и аппаратуры, а не в качестве бытового или общепромышленного разъёма.

Подтверждённые особенности и технические характеристики

Соединитель 2РТП31НГ3А «5» содержит 31 контакт различного диаметра. Обычно применяется комбинация контактов диаметром 1,5 мм, 2,5 мм и 3,5 мм, что позволяет коммутировать цепи с разными токами в пределах одного разъёма.

• Число контактов: 31, различного диаметра.
• Типовые диаметры контактов: 1,5 мм, 2,5 мм и 3,5 мм.
• Максимальное напряжение постоянного тока: до 700 В.
• Рабочий ток: от 8 до 50 А в зависимости от диаметра контакта.
• Ток для контакта диаметром 1,5 мм: 10 А.
• Ток для контакта диаметром 2,5 мм: 25 А.
• Ток для контакта диаметром 3,5 мм: 50 А.
• Сопротивление контакта: от 0,75 до 2,5 мОм.
• Устойчивость к вибрации: диапазон от 1 до 1000 Гц при ускорении до 100–300 метров на секунду в квадрате.
• Ударостойкость: одиночный удар 10 000 метров на секунду в квадрате, многократный удар 1500 метров на секунду в квадрате.
• Линейные нагрузки: до 2000 метров на секунду в квадрате.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок хранения: до 20 лет.

Климатическое исполнение изделия — УХЛ. Разъём предназначен для работы в условиях вибрации, ударов и широкого диапазона температур, что подтверждает его пригодность для жёстких условий эксплуатации.

Применение и условия эксплуатации

Соединители серии 2РТ применяются в радиоэлектронной и радиотехнической аппаратуре, контрольно-измерительных системах, а также в военной технике. Универсальность серии позволяет использовать изделие как для передачи слаботочных сигналов, так и для коммутации силовых цепей, поскольку контакты разного диаметра рассчитаны на разные токи.

Разъём 2РТП31НГ3А «5» допускает эксплуатацию как внутри помещений, так и на открытом воздухе при наличии защиты от пыли и влаги. Конструкция с патрубком и гайкой обеспечивает герметичный монтаж в аппаратуру и надёжное крепление неэкранированного кабеля.

Индекс «3А» в обозначении указывает на материал изолятора, а индекс «П» — на приборное исполнение. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.

Благодаря сочетанию высокой механической прочности, стойкости к вибрации и ударам, широкому температурному диапазону и длительному сроку хранения соединитель 2РТП31НГ3А «5» подходит для ответственных узлов аппаратуры, где требуется надёжное электрическое соединение в течение всего срока службы изделия.
