2РТП31ЭШ3-А «5»

Цена:

800 ₽

Технические характеристики

2РТП31ЭШ3-А

2РТП31ЭШ3-А — это кабельная розетка типа 2РТ, предназначенная для соединения экранированных кабелей в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Она относится к негерметичным разъёмам климатического исполнения УХЛ для внутреннего и наружного применения (при защите от пыли и влаги).

Основные характеристики

Соединитель имеет 10 контактов: 6 шт. диаметром 1,5 мм (ток до 10 А) и 4 шт. диаметром 2,5 мм (ток до 25 А), с общей токовой нагрузкой до 160 А. Максимальное рабочее напряжение — до 850 В (амплитудное значение), сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм). Рабочий диапазон частот — до 3 МГц, сопротивление изоляции — не менее 5000 МОм. +4

Условия эксплуатации

Температурный диапазон — от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +180°C. Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 10 000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Количество сочленений-расчленений — до 500, наработка на отказ — минимум 1000 часов. +3

Конструкция

Розетка оснащена конструктивным исполнением с угловым патрубком (ЭШ3), гайкой для экранированного кабеля и материалом изолятора «А». Условный размер корпуса — 32, контакты покрыты серебром или никелем для надёжности. Срок службы — не менее 20 лет.

Описание

Назначение изделия

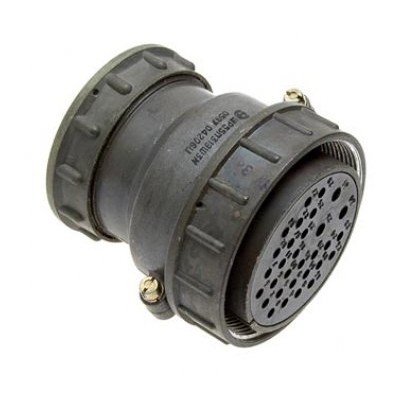

2РТП31ЭШ3-А «5» — это кабельная розетка типа 2РТ, предназначенная для соединения экранированных кабелей в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Розетка относится к негерметичным разъёмам климатического исполнения УХЛ и применяется как внутри помещений, так и снаружи при условии защиты от пыли и влаги. Изделие обеспечивает электрическое и механическое соединение экранированных кабельных линий, сохраняя целостность экрана и стабильность параметров передачи сигнала и питания.

Подтверждённые особенности конструкции

Розетка выполнена в конструктивном исполнении с угловым патрубком (индекс ЭШ3) и оснащена гайкой для крепления экранированного кабеля. Материал изолятора — «А». Условный размер корпуса — 32. Контактная группа включает 10 контактов: 6 контактов диаметром 1,5 мм, рассчитанных на ток до 10 А, и 4 контакта диаметром 2,5 мм, рассчитанных на ток до 25 А. Общая токовая нагрузка соединителя достигает 160 А. Контакты имеют покрытие из серебра или никеля, что повышает надёжность и стабильность переходного сопротивления.

Электрические параметры

Максимальное рабочее напряжение — до 850 В (амплитудное значение).
Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
Рабочий диапазон частот — до 3 МГц.
Сопротивление изоляции — не менее 5000 МОм.
Общая токовая нагрузка — до 160 А.

Условия эксплуатации

Изделие сохраняет работоспособность в температурном диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается кратковременный нагрев контактов до плюс 180 градусов Цельсия. Розетка выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате, механические удары с одиночным ускорением до 10 000 метров на секунду в квадрате и линейные нагрузки до 2000 метров на секунду в квадрате. Ресурс по количеству сочленений-расчленений — до 500 циклов. Наработка на отказ составляет не менее 1000 часов. Срок службы — не менее 20 лет.

Применение и приёмочные характеристики

Розетка 2РТП31ЭШ3-А «5» применяется в составе кабельных сборок радиоэлектронной и радиотехнической аппаратуры, где требуется соединение экранированных кабелей с сохранением экранирующей оболочки. Угловой патрубок и гайка обеспечивают надёжную фиксацию экранированного кабеля и удобство монтажа в стеснённых условиях. Климатическое исполнение УХЛ допускает эксплуатацию как в помещениях, так и на открытом воздухе при защите от прямого воздействия пыли и влаги.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества и пригодность для применения в ответственных электрических цепях. Розетка поставляется под артикулом 4962 в категории 2РТП. Данные о производителе и стране производства в предоставленной информации не указаны.
