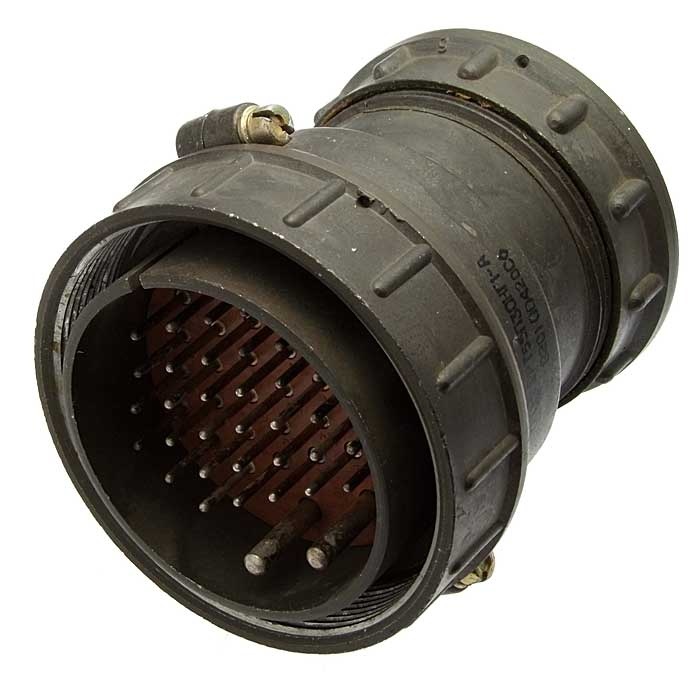

Назначение соединителя 2РТП31ЭГ3-А «5»

Соединитель 2РТП31ЭГ3-А «5» (артикул 4961) относится к категории 2РТП и представляет собой низкочастотный цилиндрический соединитель серии 2РТ(А). Его основное назначение — обеспечение надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних дестабилизирующих факторов.

Конструктивно соединитель выполнен как кабельная розетка или вилка с экранированием. Прямой патрубок предназначен для монтажа экранированного кабеля, а резьбовая фиксация обеспечивает прочное удержание в сочленённом положении. Такое исполнение позволяет использовать изделие в составе ответственных узлов, где важны помехозащищённость и механическая устойчивость контакта.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данной модели. Все значения приведены в соответствии с описанием изделия.

• Работа в цепях постоянного и переменного тока частотой до 3 МГц.
• Амплитудное напряжение — до 850 В; максимальное рабочее напряжение — 700–850 В.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Климатическое исполнение — всеклиматическое (В или УХЛ).
• Диапазон рабочих температур — от минус 60 до плюс 100 °C, с кратковременными скачками до плюс 180 °C.
• Устойчивость к синусоидальной вибрации — до 100–300 м/с² в диапазоне 1–10000 Гц.
• Устойчивость к механическим ударам: одиночным — до 10000 м/с², многократным — до 1500 м/с².
• Работоспособность при пониженном давлении — до 1,3·10⁻⁴ Па.
• Условный размер корпуса — 32 мм.
• Корпус теплостойкий и тропикоустойчивый, негерметичный.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — до 20 лет.
• Приемка — «5».

Перечисленные параметры определяют области, в которых соединитель сохраняет работоспособность без потери электрических свойств. Особого внимания заслуживает сочетание широкого температурного диапазона и устойчивости к вибрационным и ударным нагрузкам.

Применение и условия эксплуатации

Соединитель 2РТП31ЭГ3-А «5» предназначен для внутренних и наружных установок. При наружном применении требуется защита от пыли и влаги, поскольку корпус негерметичен. Экранирование и прямой патрубок под экранированный кабель делают изделие пригодным для монтажа в аппаратуре, где необходимо снизить влияние электромагнитных помех.

Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации, что важно для подвижных и стационарных объектов. Всеклиматическое исполнение и тропикоустойчивость корпуса позволяют эксплуатировать соединитель в районах с влажным и жарким климатом, а также при низких температурах.

Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории. Срок сохраняемости до 20 лет и минимальная наработка 1000 часов характеризуют изделие как рассчитанное на длительное хранение и последующую эксплуатацию. Количество сочленений-расчленений, равное 500, определяет ресурс коммутационной работы.

Ключевые условия для правильного подбора

1. Учитывать частотный диапазон до 3 МГц и амплитудное напряжение до 850 В.
2. Проверять соответствие условного размера корпуса 32 мм монтажному месту.
3. Обеспечивать защиту от пыли и влаги при наружной установке.
4. Использовать экранированный кабель под прямой патрубок.
5. Соблюдать температурный режим от минус 60 до плюс 100 °C.

Таким образом, 2РТП31ЭГ3-А «5» — это низкочастотный экранированный соединитель с резьбовой фиксацией, рассчитанный на жёсткие условия эксплуатации и длительное хранение. Его характеристики подтверждены для применения в радиоэлектронной и радиотехнической аппаратуре.
