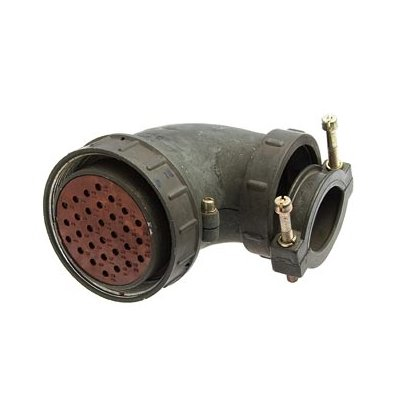

2РТП30НШ1-А «5»

Цена:

750 ₽

Технические характеристики

2РТП30НШ1-А

2РТП30НШ1-А — это цилиндрический низкочастотный соединитель (разъём) серии 2РТ из группы нормальных габаритов. Он представляет собой кабельную розетку (Ш — гнездо) с 30 контактами, патрубком (П), для неэкранированного кабеля (Н) и, вероятно, первой комплектацией контактов (1).

Основные характеристики

Разъёмы 2РТ предназначены для электрических цепей постоянного и переменного тока с рабочим напряжением до 700–850 В (амплитудное значение). Максимальная токовая нагрузка на контакт зависит от диаметра: до 10 А для 1,5 мм и до 25 А для 2,5 мм; общая нагрузка — до 160 А. +2
Сопротивление контактов (серебро) минимально: 0,0025 Ом для 1,5 мм. Сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение — УХЛ (умеренный и холодный климат), негерметичный тип.

Надёжность и условия эксплуатации

Соединители выдерживают синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный). Количество сочленений — 500 циклов, наработка — 1000 часов. +2
Рабочая температура: от пониженного давления (1,3×10⁻⁴ Па) до +60 °C. Подходят для внутреннего и наружного монтажа с резьбовой фиксацией.

Маркировка и применение

Расшифровка: 2РТ — тип, 30 — количество контактов, П — патрубок, Н — неэкранированный кабель, Ш — розетка, 1 — комплектация. Используются в приборных и кабельных соединениях, включая отрасли вроде HVAC и промышленного оборудования.

Описание

Назначение соединителя 2РТП30НШ1-А «5»

2РТП30НШ1-А «5» — это цилиндрический низкочастотный соединитель (разъём) серии 2РТ из группы нормальных габаритов. Изделие представляет собой кабельную розетку с тридцатью контактами, оснащённую патрубком и предназначенную для неэкранированного кабеля. Индекс «Ш» в обозначении указывает на исполнение розетки (гнездо), индекс «П» — на наличие патрубка, индекс «Н» — на применение неэкранированного кабеля, а цифра «1» обозначает первую комплектацию контактов.

Соединители серии 2РТ предназначены для электрических цепей постоянного и переменного тока с рабочим напряжением до 700–850 В (амплитудное значение). Такое исполнение применяется там, где требуется надёжное механическое соединение кабельных линий и приборных блоков, а также быстрая коммутация при монтаже и обслуживании оборудования.

Подтверждённые особенности

Электрические характеристики

Максимальная токовая нагрузка на контакт: до 10 А для проводника диаметром 1,5 мм и до 25 А для проводника диаметром 2,5 мм.
Общая токовая нагрузка соединителя: до 160 А.
Сопротивление контактов с серебряным покрытием: минимальное значение 0,0025 Ом для контактов под проводник 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм.
Рабочее напряжение цепей: до 700–850 В амплитудного значения.

Надёжность и устойчивость к воздействиям

Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
Устойчив к механическим ударам: одиночный удар с ускорением до 5000 метров на секунду в квадрате и многократный удар с ускорением до 350 метров на секунду в квадрате.
Количество сочленений: 500 циклов.
Наработка: 1000 часов.
Климатическое исполнение — УХЛ (умеренный и холодный климат), тип негерметичный.
Рабочая температура: эксплуатация возможна при пониженном давлении 1,3 умноженное на 10 в минус четвёртой степени Па и до плюс 60 градусов Цельсия.

Конструктивные особенности

Разъём имеет цилиндрический корпус нормальных габаритов, оснащён патрубком для ввода неэкранированного кабеля и резьбовой фиксацией, что позволяет применять его как при внутреннем, так и при наружном монтаже. Розеточная часть (гнездо) обеспечивает соединение с ответной вилкой серии 2РТ.

Применение

Соединитель 2РТП30НШ1-А «5» используется в приборных и кабельных соединениях. Благодаря сочетанию большого числа контактов, высокой нагрузочной способности и стойкости к вибрации и ударам он подходит для промышленного оборудования, систем отопления, вентиляции и кондиционирования (HVAC), а также других областей, где требуется надёжная коммутация электрических цепей постоянного и переменного тока.

Резьбовая фиксация обеспечивает устойчивость соединения при механических воздействиях, а исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Изделие может применяться как при внутреннем, так и при наружном монтаже.

Маркировка

Расшифровка обозначения 2РТП30НШ1-А «5»: 2РТ — тип соединителя, 30 — количество контактов, П — патрубок, Н — неэкранированный кабель, Ш — розетка (гнездо), 1 — комплектация контактов. Приёмка — «5».

Артикул изделия: 4951. Категория: 2РТ.
