Назначение соединителя

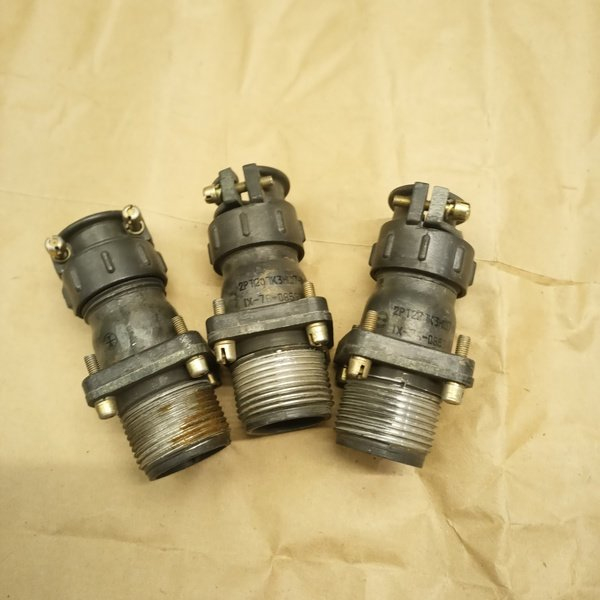

2РТП30НШ1 «5» — это кабельная розетка электрического соединителя серии 2РТ, предназначенная для надёжного подключения в электрических цепях переменного и постоянного тока. Изделие относится к негерметичным цилиндрическим соединителям приборного типа с кабельной частью и прямым патрубком. Такое исполнение применяется в радиоэлектронной аппаратуре, в том числе в системах с повышенными требованиями к вибрации и механическим нагрузкам.

Розетка служит для коммутации кабельной линии с ответной частью соединителя, обеспечивая стабильный электрический контакт при эксплуатации в составе аппаратуры. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями.

Конструкция и контактная система

Соединитель имеет условный размер корпуса 55 (в обозначении встречается вариация) и оснащён 30 контактами. Контактная система включает две группы контактов разного диаметра, что позволяет одновременно передавать сигнальные и силовые цепи в рамках одного соединения.

• 22 контакта диаметром 1,5 мм — для цепей с токовой нагрузкой до 9 А на контакт.
• 8 контактов диаметром 2,5 мм — для цепей с токовой нагрузкой до 22 А на контакт.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Общая токовая нагрузка соединителя — до 374 А.

Сочетание контактов двух типоразмеров делает розетку пригодной как для питания, так и для передачи управляющих сигналов, а низкое переходное сопротивление контактной пары снижает потери и нагрев в местах соединения.

Электрические параметры

Напряжение цепи достигает 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную развязку цепей и безопасность работы аппаратуры. Ресурс изделия заявлен на уровне 500 сочленений и 1000 часов наработки, что определяет его применимость в условиях ограниченного числа циклов подключения и отключения.

Условия эксплуатации

Соединитель выпускается в климатическом исполнении УХЛ и рассчитан на работу в широком диапазоне внешних воздействий. Ниже перечислены подтверждённые параметры стойкости к механическим и климатическим факторам.

1. Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
2. Синусоидальная вибрация с частотой до 5000 Гц и ускорением до 30g.
3. Механические удары с ускорением до 500g.
4. Пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Указанные характеристики позволяют использовать розетку в аппаратуре, работающей в жёстких условиях, включая высотные и вибрационные нагрузки. Негерметичное исполнение означает, что изделие не предназначено для работы в средах с повышенным давлением жидкости или газа и требует защиты от прямого воздействия влаги в составе блока.

Применение и особенности

Основная область применения 2РТП30НШ1 «5» — радиоэлектронная аппаратура, приборные и кабельные сборки, где требуется компактное многоконтактное соединение с прямым патрубком для ввода кабеля. Благодаря сочетанию силовых и сигнальных контактов, а также стойкости к вибрации и ударам, соединитель востребован в системах, испытывающих механические нагрузки при эксплуатации.

Маркировка «5» в составе обозначения указывает на категорию приёмки, присвоенную изделию. Артикул 4950 соответствует позиции каталога в категории 2РТП. При подборе ответной части и кабеля следует учитывать типоразмеры контактов, допустимые токи на контакт и суммарную нагрузку, а также климатическое исполнение УХЛ и температурный диапазон от минус 60 до плюс 60 градусов Цельсия.
