Назначение соединителя

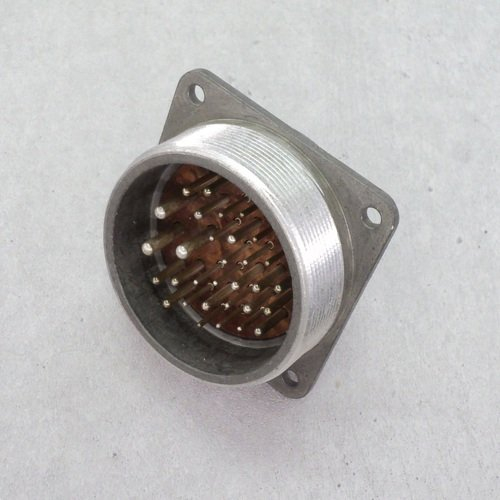

Вилка блочная 2РТП30НГ1-А с маркировкой «5» представляет собой блочную (приборную) часть низкочастотного цилиндрического соединителя типа 2РТ. Такие соединители предназначены для соединения электрических цепей в радио-, электронной и специальной аппаратуре. Изделие монтируется непосредственно в корпус или на панель прибора и образует разъёмное соединение с ответной кабельной частью — розеткой-вилкой кабельной.

Подтверждённые особенности

• Тип исполнения — блочная (приборная) вилка, устанавливаемая в корпус или панель прибора.
• Контакты — штыревые, диаметры контактов обычно 1,5 и 2,5 мм; конкретный набор контактов определяется номером контактного набора по техническим условиям.
• Корпус изготавливается из алюминиевого сплава.
• Изолятор выполнен из термореактивного материала, например карболита, обеспечивающего диэлектрические и теплостойкие свойства.
• Монтаж объёмный (внутренний), фиксация сочленения — резьбовая.
• Исполнение без гибкого патрубка, что характерно для блочных приборных вилок.
• Номинальное напряжение цепей — до примерно 800–850 В постоянного и переменного тока.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, что обеспечивает высокую надёжность изоляции при длительной эксплуатации.
• Ресурс — обычно порядка 500 циклов сочленения и разъединения при заданном минимальном ресурсе наработки.
• Рабочий диапазон температур среды — обычно от минус 60 до плюс 60…100 градусов Цельсия, что соответствует всеклиматическому или широкому промышленному исполнению.
• Выдерживает повышенные вибрационные нагрузки (частота до 5000 Гц, ускорение до десятков g) и многократные механические удары.

Применение

Соединитель применяется для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего военного и промышленного назначения. Его используют в радиоэлектронной аппаратуре, приборах связи, измерительных системах и других устройствах, где требуются надёжные разъёмные соединения с резьбовой фиксацией.

Благодаря стойкости к вибрациям и механическим ударам вилка пригодна для установки на подвижных объектах и для эксплуатации в тяжёлых условиях. Блочное исполнение позволяет размещать её на панели или в корпусе прибора, а ответная кабельная часть обеспечивает быстрый и надёжный монтаж и демонтаж соединения при обслуживании аппаратуры.

Условия эксплуатации

Изделие рассчитано на работу в широком температурном диапазоне и при интенсивных механических воздействиях. Совокупность характеристик по электрической прочности изоляции, числу циклов сочленения и устойчивости к вибрации и ударам делает соединитель пригодным для ответственных применений, где важны стабильность контакта и сохранение параметров в течение длительного срока службы.

Приёмка

Маркировка «5» в обозначении относится к виду приёмки и качеству изделия. Артикул позиции — 4948, категория — 2РТП. Сведения о производителе в предоставленных данных не указаны.
