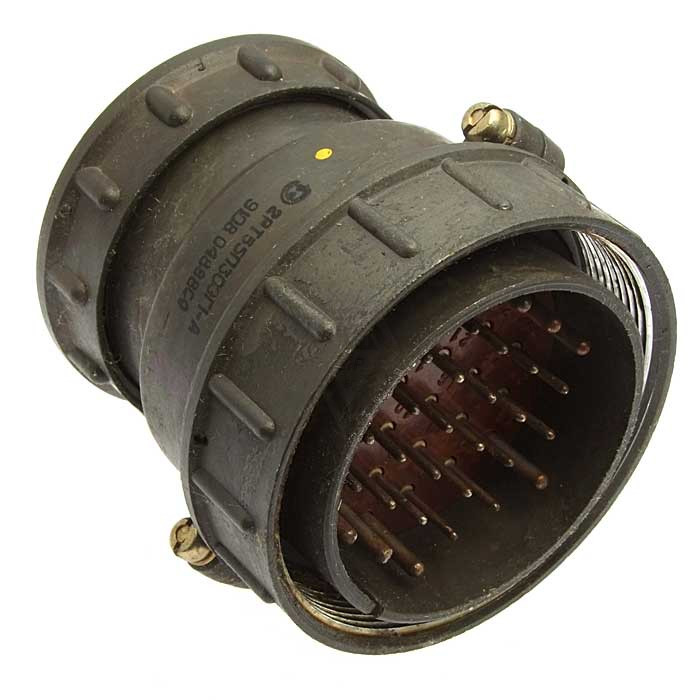

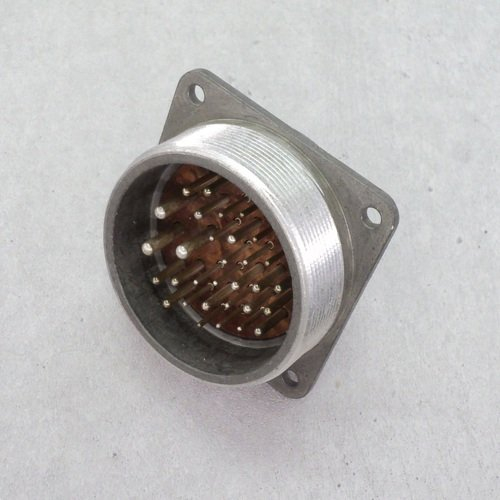

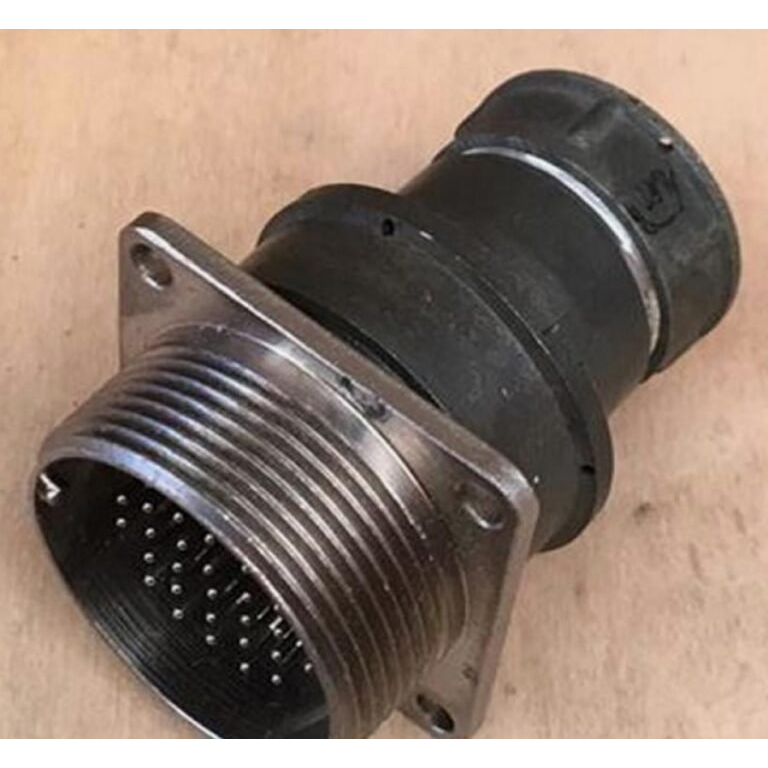

2РТП30ЭГ1-А ВИЛКИ БЛОЧНЫЕ «5»

Цена:

2600 ₽

Технические характеристики

2РТП30ЭГ1-А — это блочная вилка серии 2РТ (цилиндрические низкочастотные соединители общего назначения), предназначенная для соединения электрических цепей в различных устройствах, включая промышленное оборудование и аппаратуру. Она относится к разъемам с видом приемки «5» (ВП, ПЗ), что соответствует повышенным требованиям к качеству по нормам ГЕ0.364.120 ТУ или аналогичным техническим условиям.

Вилка имеет 30 контактов: 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм, с номинальным напряжением до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, а ресурс — 500 циклов сочленения-расчленения и наработка не менее 1000 часов.

Blue portable extension cord plug

Работает в диапазоне температур от -60°C до +60°C (или до +100°C в зависимости от модификации), устойчива к синусоидальной вибрации (1-5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с² одиночный) и пониженному давлению до 1,3×10⁻⁴ Па. Климатическое исполнение — всеклиматическое (В).

Эта вилка часто применяется в объемном монтаже для надежного подключения в суровых условиях, с покрытием контактов серебром (Ag) для низкого сопротивления (не более 1 мОм).

Описание

Назначение изделия

2РТП30ЭГ1-А — это блочная вилка серии 2РТ, относящейся к цилиндрическим низкочастотным соединителям общего назначения. Изделие предназначено для соединения электрических цепей в различных устройствах, включая промышленное оборудование и аппаратуру. Применяется там, где требуется надёжное электрическое сочленение при воздействии неблагоприятных внешних факторов.

Вилка относится к разъёмам с видом приёмки «5» (ВП, ПЗ). Это соответствует повышенным требованиям к качеству по нормам ГЕ0.364.120 ТУ или аналогичным техническим условиям. Артикул изделия — 4954, категория — 2РТ.

Подтверждённые технические особенности

Конструкция вилки включает 30 контактов, различающихся по диаметру:

22 контакта диаметром 1,5 мм;
8 контактов диаметром 2,5 мм.

Номинальное напряжение изделия — до 850 В. Сопротивление изоляции составляет не менее 5000 МОм. Ресурс работы — 500 циклов сочленения-расчленения, наработка — не менее 1000 часов.

Контактное покрытие выполнено серебром (Ag), что обеспечивает низкое переходное сопротивление — не более 1 мОм.

Условия эксплуатации и устойчивость к воздействиям

Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, для отдельных модификаций — до плюс 100 градусов Цельсия. Климатическое исполнение — всеклиматическое (В).

Вилка устойчива к следующим воздействиям:

синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
механические удары, в том числе одиночные, с ускорением до 5000 метров на секунду в квадрате;
пониженное атмосферное давление до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Область применения

Благодаря совокупности характеристик вилка 2РТП30ЭГ1-А востребована при объёмном монтаже, где необходимо обеспечить надёжное подключение в суровых условиях эксплуатации. Изделие подходит для использования в составе промышленного оборудования и аппаратуры, работающей при широком спектре температур, вибрационных и ударных нагрузок, а также в условиях разрежённой атмосферы.

Вид приёмки «5» подтверждает соответствие изделия повышенным требованиям к качеству, что делает его пригодным для ответственных применений, где недопустимы отказы соединительных элементов.
