Назначение и область применения

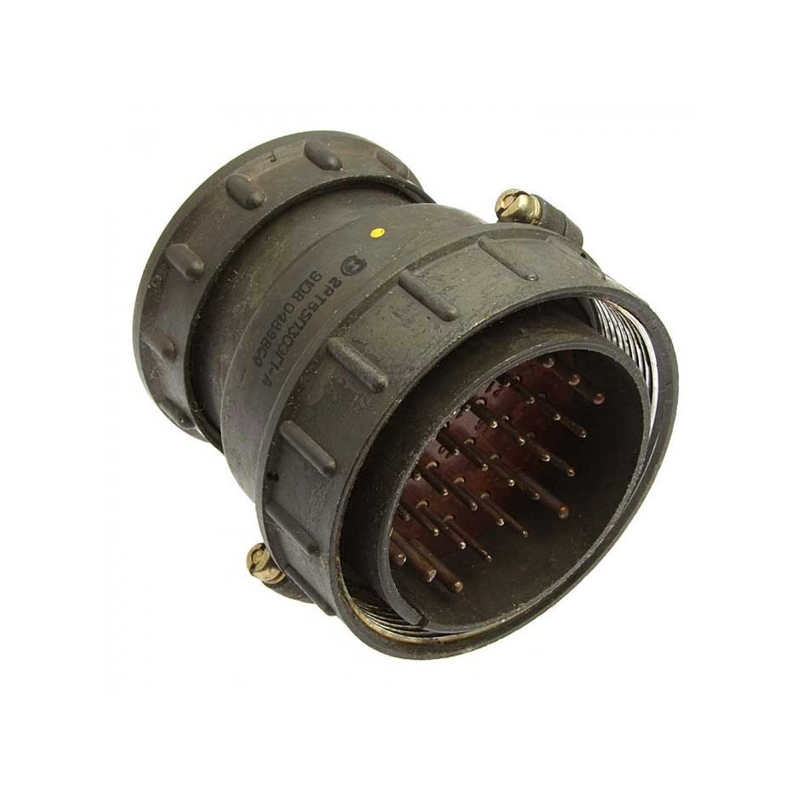

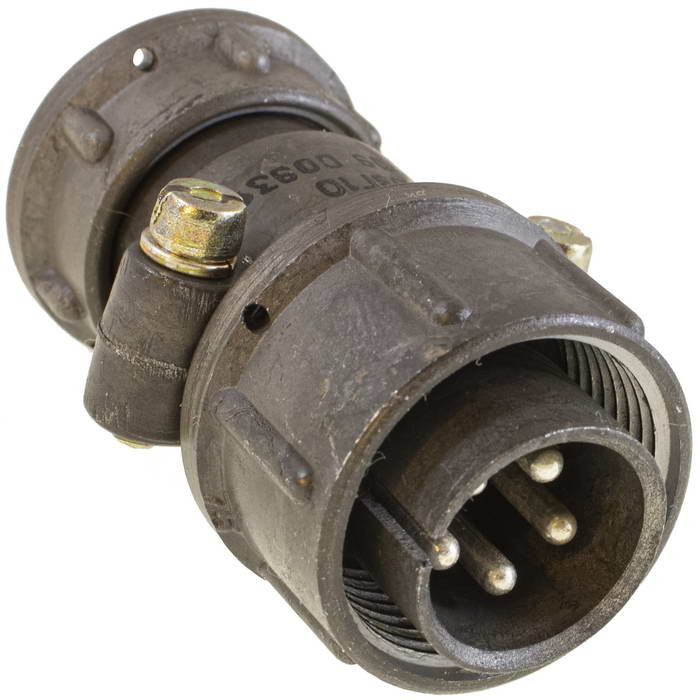

2РТП30ЭГ1-А — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РТ, предназначенная для надежного подключения электрических цепей в промышленных условиях. Изделие применяется для соединения кабелей с приборами и входит в состав электрических систем, где требуется передача сигнала и питания по большому числу линий одновременно.

Вилка относится к негерметичному типу с климатическим исполнением УХЛ и используется для работы с экранированным кабелем. Такое исполнение позволяет применять её в авиации, судостроении и тяжелом машиностроении, то есть там, где соединитель подвергается интенсивным механическим и климатическим нагрузкам.

Конструктивные особенности

Обозначение модели раскрывает устройство изделия. Маркировка читается следующим образом:

• 2РТ — тип соединителя, цилиндрический низкочастотный;
• П — конструктивное исполнение с прямым патрубком;
• 30 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г1 — вилка, сочетание 1;
• А — модификация.

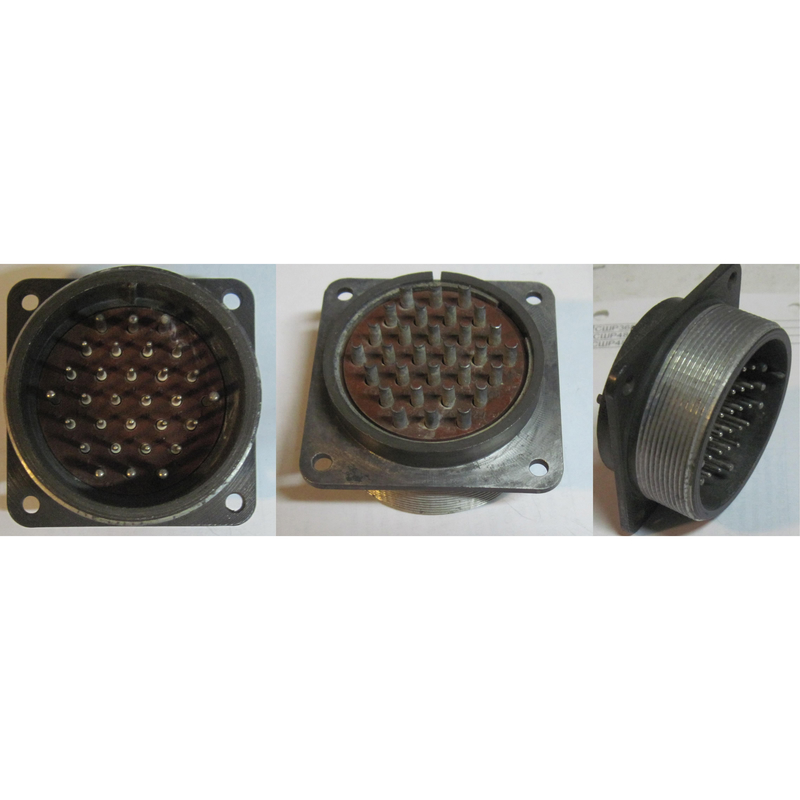

Вилка оснащена тридцатью контактами, которые различаются по диаметру: 22 штуки диаметром 1,5 мм и 8 штук диаметром 2,5 мм. Такое распределение позволяет задействовать в одном соединителе как сигнальные, так и силовые цепи. Материал контактов — серебро или никель, что обеспечивает стабильность переходного сопротивления при длительной эксплуатации.

Технические характеристики

Электрические параметры вилки рассчитаны на работу с высокими токами и напряжением. Максимальная токовая нагрузка на контакт составляет 9 А для контактов диаметром 1,5 мм и 22 А для контактов диаметром 2,5 мм. Суммарная нагрузка по всем контактам достигает 374 А, а амплитудное напряжение цепи — 850 В.

Сопротивление одного контакта не превышает 2,5 мОм для диаметра 1,5 мм и 1 мОм для диаметра 2,5 мм. Сопротивление изоляции — не менее 5000 МОм. Эти значения подтверждают пригодность вилки для ответственных цепей, где важны минимальные потери и надёжная изоляция.

Условия эксплуатации также отличаются высокой жёсткостью:

• рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия;
• вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g);
• удары с ускорением до 5000 метров на секунду в квадрате (500 g);
• пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Ресурс и приёмка

Ресурс вилки составляет 500 сочленений-расчленений, а наработка — 1000 часов. Эти показатели нормируют срок службы соединителя при соблюдении условий эксплуатации.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям приёмки для ответственных применений.
