Назначение и область применения

2РТП30ЭГ1-АН «5» — это электрический разъём цилиндрического типа из серии 2РТ, предназначенный для соединения в промышленных и технических системах. Изделие относится к герметичным моделям с повышенной надёжностью и применяется в электрооборудовании, приборах и аппаратуре для передачи сигналов и мощности. Разъём востребован там, где требуется стабильное электрическое соединение в жёстких условиях эксплуатации.

Используется в электронике, релейных системах и промышленных установках для герметичного подключения кабелей. Подходит как для неэкранированных, так и для экранированных линий, что делает его универсальным решением для монтажа ответственных цепей. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмки.

Конструктивные особенности

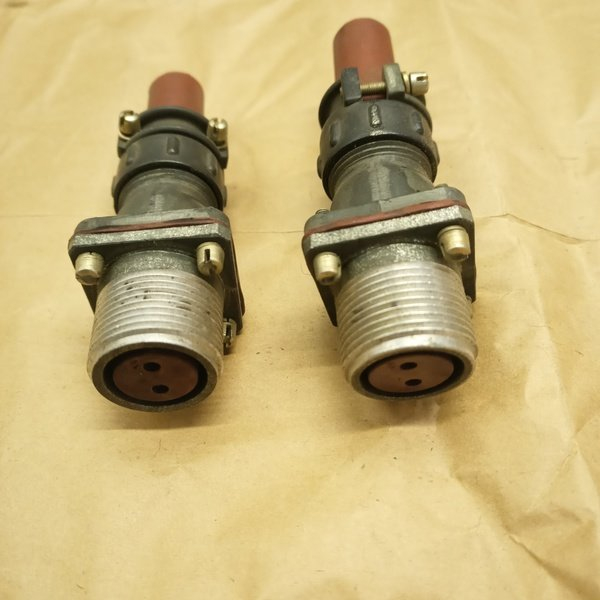

Разъём выполнен в виде розетки с прямым патрубком. Индекс АН в обозначении указывает на модификацию исполнения, а маркировка ЭГ1 — на эргономичный корпус. Модификация «5» определяет конкретную комплектацию контактов или изолятора.

• Тип исполнения — розетка цилиндрического типа с прямым патрубком.
• Корпус — эргономичный, с маркировкой ЭГ1.
• Модификация «5» — конкретная комплектация контактов или изолятора.
• Количество контактов — до 30 в зависимости от подсерии, как у близких аналогов 2РТ32П.
• Диаметры контактов — от 1,5 до 6,5 мм.
• Приёмка — «5».

Технические характеристики

Электрические и эксплуатационные параметры разъёма обеспечивают работу в составе промышленного и специального оборудования. Ниже приведены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение — до 700–850 В.
• Токи — от 10 до 50 А в зависимости от диаметра контактов.
• Сопротивление контактов — не более 1–2,5 мОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допустимый перегрев контактов — до плюс 180 градусов Цельсия.
• Вибрация — 1–1000 Гц с ускорением до 100 метров на секунду в квадрате.
• Атмосферное давление — до 1,3·10⁻² Па.

Ресурс и надёжность

Срок службы разъёма составляет не менее 20 лет. Наработка на отказ — 1000 часов, а количество циклов соединений достигает 500. Такие показатели подтверждают пригодность изделия для длительной эксплуатации в составе стационарного и подвижного оборудования.

Применение и совместимость

Разъём применяется для герметичного подключения кабелей в жёстких условиях. Он подходит для неэкранированных и экранированных линий, что позволяет использовать его в цепях передачи сигналов и мощности. Изделие находит применение у производителей электрооборудования, включая предприятия вроде «Элекон» или «Каскад».

1. Монтаж в электрооборудовании, приборах и аппаратуре.
2. Подключение в релейных системах и промышленных установках.
3. Использование в цепях с рабочим напряжением до 700–850 В.
4. Эксплуатация при вибрационных и температурных нагрузках в указанных пределах.

Благодаря герметичному исполнению и широкому диапазону рабочих температур разъём сохраняет работоспособность при пониженном атмосферном давлении и интенсивной вибрации. Это делает его пригодным для ответственных узлов, где недопустимы потери контакта и нарушение целостности соединения.
