Назначение изделия

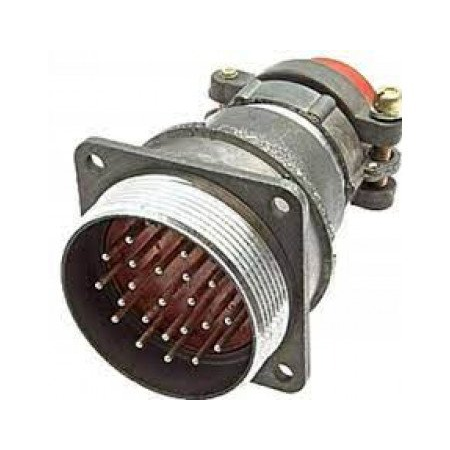

Вилка блочная 2РТП23НГ1А относится к цилиндрическим низкочастотным соединителям общего назначения, применяемым в радио- и электронной аппаратуре. Это блочная приборная вилка цилиндрического типа, разработанная по единой технической документации на серию 2РТ и соответствующая ГОСТ или ТУ на соединители серии 2РТ-А и её производные.

Изделие предназначено для соединения кабельных и приборных линий в условиях повышенных механических и климатических нагрузок: при вибрации, ударах и перепадах температур. Применяется в бортовой и наземной аппаратуре, где требуется надёжная коммутация нескольких независимых цепей в одном корпусе.

Подтверждённые особенности

Контактный набор «23» означает 23 контакта разного диаметра. Используются типоразмеры 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм, что позволяет комбинировать цепи питания и сигналов в одном корпусе. Для контактов указаны низкие значения сопротивления контакта — порядка единиц миллиом. Токовая нагрузка на отдельные контакты достигает единиц и десятков ампер в зависимости от диаметра, вплоть до 90 А для контактов диаметром 5,5 мм.

Соединитель рассчитан на воздействие синусоидальной вибрации в широком диапазоне частот, обычно до порядка 1…5000 Гц, и на повышенные ударные нагрузки — десятки g и выше. Климатическое исполнение ориентировано на широкий диапазон температур, примерно от минус 60 °C до плюс 100 °C, и на высокую влажность.

Корпус вилки цилиндрический, выполнен из алюминиевого сплава или аналогичного лёгкого металла. Изоляционная вставка изготовлена из термореактивного материала, например карболита. Контакты штыревые, с медной или серебряной токопроводящей частью. Монтаж обычно объёмный, в отверстие на панели или корпусе, с резьбовым соединением с сопрягаемой розеткой, без дополнительного кожуха или с минимальным патрубком в зависимости от индекса в обозначении.

Приёмка и маркировка

Для данного товара указана приёмка «5». В разных каталогах маркировка изделия может немного различаться, например встречается обозначение 2РТ-55П-23НГ1-А. Это следует учитывать при сверке с документацией и при подборе сопрягаемых частей.

Применение и подбор

Вилка используется в составе разъёмных соединений совместно с ответной розеткой соответствующего типоразмера. Она подходит для аппаратуры, работающей в тяжёлых условиях эксплуатации, где важны стойкость к вибрации, ударам, влажности и перепадам температур.

• Коммутация цепей питания и сигналов в одном корпусе за счёт контактов разного диаметра.
• Работа в бортовой и наземной радиоэлектронной аппаратуре.
• Эксплуатация при синусоидальной вибрации, ударных нагрузках и повышенной влажности.
• Объёмный монтаж в панель или корпус с резьбовым соединением с розеткой.

Для точного подбора необходимо уточнить, требуется ли именно версия 2РТП-23НГ1-А или её аналог по серии 2РТ и 2РТТ, а также конкретные условия применения: температурный диапазон, уровень вибрации и тип сопрягаемой розетки. Это позволит согласовать исполнение под конкретный сценарий эксплуатации.
