Назначение изделия

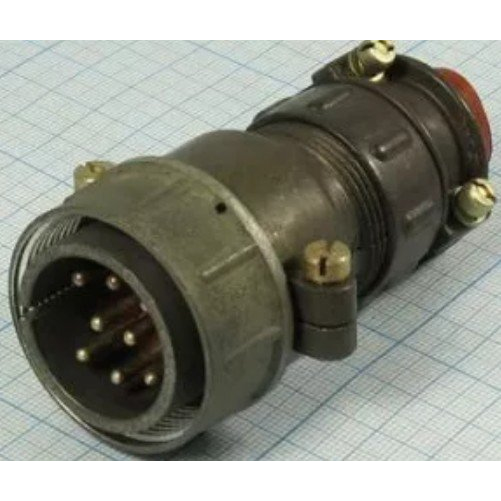

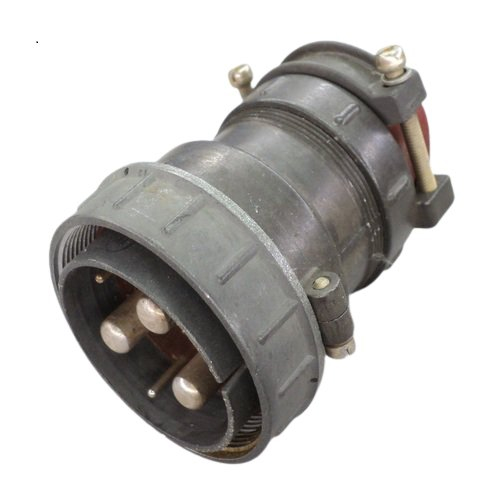

2РТП23НГ1-АН — приборная вилка (блочный соединитель) из серии 2РТ, предназначенная для подключения электрических цепей в различных устройствах. Изделие относится к негерметичным цилиндрическим низкочастотным разъёмам климатического исполнения УХЛ и применяется там, где требуется надёжное электрическое соединение при повышенных токовых нагрузках и в условиях механических воздействий.

Вилка выполнена в виде ответной части блочного соединителя и предназначена для сочленения с соответствующим ответным разъёмом серии 2РТ. Приемка изделия — «5», что подтверждает его соответствие установленным требованиям приёмо-сдаточных испытаний.

Подтверждённые технические характеристики

Контактная система вилки содержит 23 контакта, распределённых по диаметрам следующим образом:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Максимальная токовая нагрузка на контакт зависит от его диаметра: 9 А для контактов диаметром 1,5 мм, 22 А для контактов диаметром 2,5 мм, 45 А для контактов диаметром 3,5 мм и 90 А для контактов диаметром 5,5 мм. Суммарная общая токовая нагрузка изделия достигает 503 А. Напряжение цепи — до 850 В (амплитудное значение).

Показатели надёжности и электрические параметры

Сопротивление контакта минимально и составляет от 0,75 мОм для крупных контактов. Материал контактных поверхностей — серебро или никель. Сопротивление изоляции — не менее 5000 МОм. Соединитель выдерживает 500 циклов соединений и расчленений, а наработка составляет 1000 часов.

Стойкость к механическим воздействиям

Вилка сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Механический удар: одиночный — до 5000 м/с² (500 g), многократный — до 350 м/с² (35 g). Такие параметры обеспечивают устойчивую работу изделия в составе аппаратуры, подверженной вибрационным и ударным нагрузкам.

Область применения

Вилки 2РТП23НГ1-АН применяются в радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленном оборудовании для надёжного соединения электрических цепей. Благодаря сочетанию большого числа контактов разного диаметра изделие позволяет коммутировать как слаботочные сигнальные цепи, так и цепи с высокой токовой нагрузкой в рамках одного соединителя.

Климатическое исполнение УХЛ определяет возможность эксплуатации в умеренном и холодном климате. Исполнение соединителя негерметичное, что следует учитывать при выборе места установки: изделие предназначено для работы в составе закрытых блоков, стоек и приборных корпусов, где исключено прямое воздействие влаги и агрессивных сред.

Ключевые особенности

1. 23 контакта четырёх типоразмеров в одном корпусе — универсальность при монтаже цепей различного назначения.
2. Высокая суммарная токовая нагрузка до 503 А и напряжение цепи до 850 В.
3. Малое переходное сопротивление контактов — от 0,75 мОм.
4. Сопротивление изоляции не менее 5000 МОм.
5. Ресурс 500 циклов сочленения и наработка 1000 часов.
6. Стойкость к вибрации до 5000 Гц и ударам до 500 g.
7. Приемка «5» — изделие прошло приёмо-сдаточные испытания в установленном порядке.

Артикул изделия — 4934, категория — 2РТП. При подборе ответной части и монтаже следует руководствоваться эксплуатационной документацией на соединители серии 2РТ и учитывать фактическое распределение контактов по диаметрам, указанное выше.
