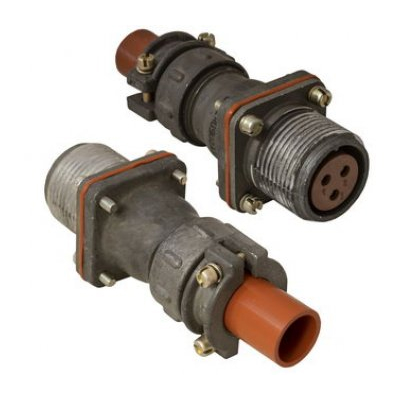

2РТП23ЭШ1-АН «5»

Цена:

1050 ₽

Технические характеристики

2РТП23ЭШ1-АН

2РТП23ЭШ1-АН — это цилиндрический низкочастотный разъём серии 2РТ (или 2РТ-А), предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока. Он широко применяется в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, включая системы HVAC и рефрижерации, где требуется устойчивость к вибрациям и механическим нагрузкам.

Основные характеристики

Разъём имеет условный размер корпуса, соответствующий серии (например, 55 или близкий), с 23 контактами, где «П» обозначает приборную вилку без патрубка, «ЭШ1» указывает на исполнение для экранированного кабеля с штыревыми контактами и первой комбинацией (номер 1 в маркировке). Материал контактов — серебро, что обеспечивает низкое сопротивление (до 0,0025 Ом для диаметра 1,5 мм) и токовую нагрузку до 20–35 А на контакт при напряжении до 700 В. Рабочий диапазон температур — от -60 до +100 °C, с ресурсом не менее 500–1000 сочленений-расчленений и наработкой 1000 часов.

Маркировка и конструкция

Полная расшифровка: «2РТ» — тип (теплостойкий цилиндрический нормальных габаритов), «П» — приборная часть без патрубка, «23» — число контактов, «Э» — гайка для экранированного кабеля, «Ш» — вилка (штыри), «1» — комбинация контактов, «АН» — модификация (возможно, с улучшенной герметичностью или поляризацией). Конструкция включает резьбовое сочленение, одношпоночную поляризацию и варианты блочной или кабельной части для удобного монтажа.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), а также пониженное давление до 1,3·10⁻⁴ Па. Сопротивление изоляции — не менее 1000 МОм, частота до 3 МГц, что делает его подходящим для жёстких условий в технике. +3

Описание

Назначение разъёма 2РТП23ЭШ1-АН «5»

Разъём 2РТП23ЭШ1-АН «5» относится к цилиндрическим низкочастотным соединителям серии 2РТ и предназначен для надёжного электрического соединения в цепях постоянного и переменного тока. Изделие применяется там, где требуется устойчивость к вибрациям, механическим нагрузкам и жёстким условиям эксплуатации.

Маркировка «5» в наименовании соответствует приёмке «5», указанной в характеристиках VirtueMart. Это отражает приёмочный уровень исполнения изделия. Разъём востребован в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, включая системы HVAC и рефрижерации.

Расшифровка обозначения

Полное обозначение 2РТП23ЭШ1-АН складывается из следующих элементов:

2РТ — тип соединителя: теплостойкий цилиндрический нормальных габаритов;
П — приборная вилка без патрубка;
23 — число контактов;
Э — наличие гайки для экранированного кабеля;
Ш — вилка со штыревыми контактами;
1 — комбинация контактов (номер 1 в маркировке);
АН — модификация, предположительно с улучшенной герметичностью или поляризацией.

Подтверждённые особенности и характеристики

Электрические параметры

Материал контактов — серебро. Это обеспечивает низкое сопротивление, до 0,0025 Ом для диаметра 1,5 мм, и токовую нагрузку до 20–35 А на контакт при напряжении до 700 В. Сопротивление изоляции составляет не менее 1000 МОм, а рабочая частота достигает 3 МГц.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Ресурс составляет не менее 500–1000 сочленений-расчленений, наработка — 1000 часов. Разъём выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары до 10 000 метров на секунду в квадрате и многократные удары до 1500 метров на секунду в квадрате, а также пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и монтаж

Конструкция включает резьбовое сочленение, одношпоночную поляризацию и варианты блочной или кабельной части для удобного монтажа. Условный размер корпуса соответствует серии, например 55 или близкий. Исполнение «ЭШ1» указывает на применение для экранированного кабеля со штыревыми контактами и первой комбинацией контактов.

Разъём пригоден для эксплуатации в составе техники, работающей в тяжёлых условиях, включая промышленное оборудование, измерительные приборы и системы HVAC.

Применение

Радиоэлектронная аппаратура.
Измерительные приборы.
Промышленное оборудование.
Системы HVAC и рефрижерации.

Во всех перечисленных областях разъём 2РТП23ЭШ1-АН «5» обеспечивает надёжное соединение электрических цепей постоянного и переменного тока при воздействии вибраций и механических нагрузок.
