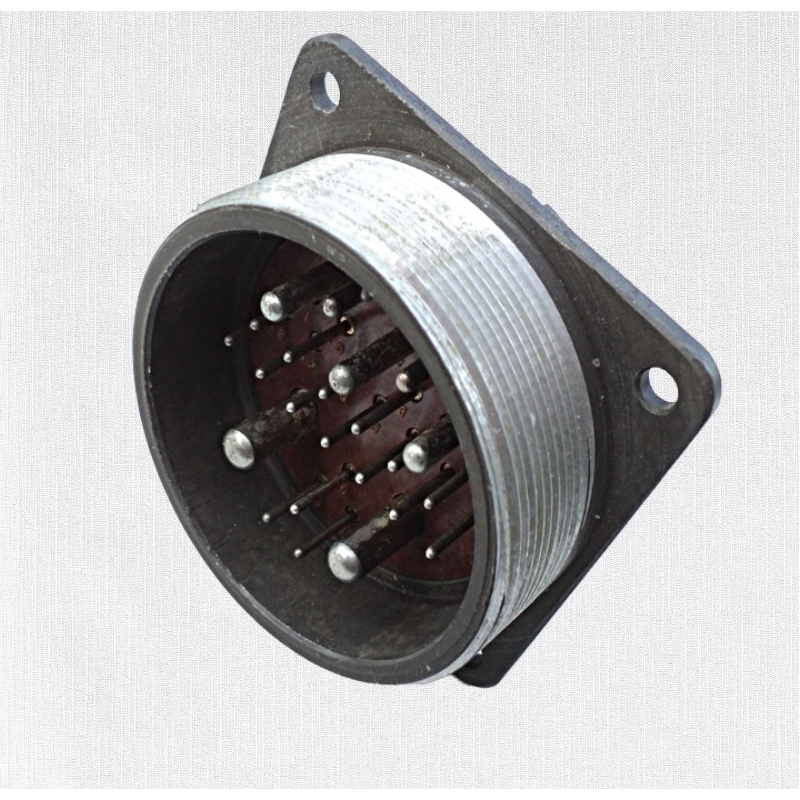

2РТП23ЭШ1-А — это кабельная розетка электрического разъёма серии 2РТ, предназначенная для надёжного соединения в электрических цепях. Она относится к негерметичным соединителям климатического исполнения УХЛ и используется в приборах и оборудовании для передачи сигналов и мощности.

Технические характеристики

Разъём имеет 23 контакта различного диаметра: 16 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 3 шт. Ø3,5 мм и 2 шт. Ø5,5 мм. Максимальная токовая нагрузка на контакты — от 9 А (Ø1,5 мм) до 90 А (Ø5,5 мм), общая нагрузка до 503 А, сопротивление контакта минимальное (0,3–2,5 мОм). Напряжение цепи до 850 В, сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Расшифровка обозначения

• 2РТ — тип соединителя (разъёмная техника).

• 55 — условный размер корпуса.

• П — приборное исполнение (в паре с кабельной частью).

• 23 — количество контактов.

• Э — для неэкранированного кабеля.

• Ш — розетка.

• 1 — серия/вариант.

• А — покрытие контактов (серебро/никель). ​

Применение

Такие розетки применяются в промышленных системах, включая энергетику и приборостроение, для создания разъёмных соединений с высокой надёжностью. Материал контактов — серебро или никель, что обеспечивает низкое сопротивление и долговечность.
