Назначение соединителя

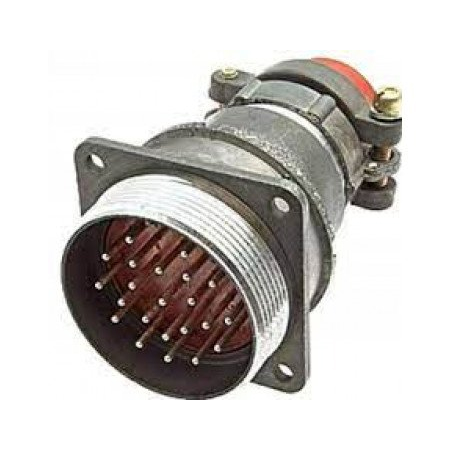

2РТП23ЭГ1А — это кабельная вилка блочного типа из серии цилиндрических низкочастотных соединителей 2РТ. Изделие предназначено для надежного электрического соединения в промышленных и технических системах, где требуется передача сигналов и мощности через блочный разъем. Вилка применяется для коммутации цепей в составе блоков и кабельных сборок, обеспечивая механическую фиксацию и стабильный электрический контакт при эксплуатации в жестких условиях.

Блочное исполнение «5» и вид приемки ВП, ПЗ подтверждают, что изделие выпускается по техническим условиям ГЕО.364.108 ТУ или аналогичным, то есть относится к продукции с повышенными требованиями к качеству и надежности. Расшифровка обозначения: 2РТ — тип соединителя, П — прямой патрубок кабельной части, 23ЭГ1А — контактный набор и модификация изделия.

Конструкция и контактный состав

Вилка оснащена 23 контактами различного диаметра, что обеспечивает универсальность при передаче как слаботочных сигналов, так и значительной мощности. Распределение контактов по диаметрам и максимальной токовой нагрузке приведено ниже.

• 16 контактов диаметром 1,5 мм — токовая нагрузка до 9 А каждый;
• 2 контакта диаметром 2,5 мм — токовая нагрузка до 22 А каждый;
• 3 контакта диаметром 3,5 мм — токовая нагрузка до 45 А каждый;
• 2 контакта диаметром 5,5 мм — токовая нагрузка до 90 А каждый.

Суммарная нагрузка на все контакты достигает 503 А. Корпус вилки выполнен из алюминиевого сплава, контакты имеют серебряное или никелевое покрытие. Соединитель относится к негерметичному типу. Такое сочетание материалов обеспечивает стойкость к коррозии и стабильность переходного сопротивления при многократных сочленениях.

Электрические параметры

Номинальное напряжение соединителя составляет 850 В. Сопротивление изоляции — не менее 5000 МОм, что гарантирует минимальные утечки и безопасность работы в цепях с высоким напряжением. Указанные значения токовой нагрузки на контакты различных диаметров позволяют использовать вилку в цепях питания и управления одновременно, не разделяя их на отдельные разъемы.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на работу в тяжелых условиях. Подтвержденные характеристики устойчивости к внешним воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 м/с² (30 g);
• одиночные механические удары с ускорением до 5000 м/с² (500 g);
• многократные механические удары с ускорением до 350 м/с² (35 g);
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• относительная влажность — до 98 процентов при плюс 20 градусах Цельсия;
• климатическое исполнение — всеклиматическое (В или УХЛ).

Ресурс изделия составляет 500 циклов сочленения-расчленения, а наработка — не менее 1000 часов. Это определяет область применения вилки как элемента, рассчитанного на длительную эксплуатацию с редкими перекоммутациями, что характерно для стационарного промышленного и бортового оборудования.

Применение

Благодаря блочному исполнению и высокой надежности соединитель 2РТП23ЭГ1А применяется в авиации, приборостроении и промышленной электронике для блочных соединений. Он подходит для монтажа в составе кабельных сборок, соединяющих отдельные блоки аппаратуры, пульты управления и силовые модули. Вид приемки «5» подтверждает пригодность изделия для ответственных систем, где предъявляются повышенные требования к стойкости к вибрации, ударам и перепадам температур.
